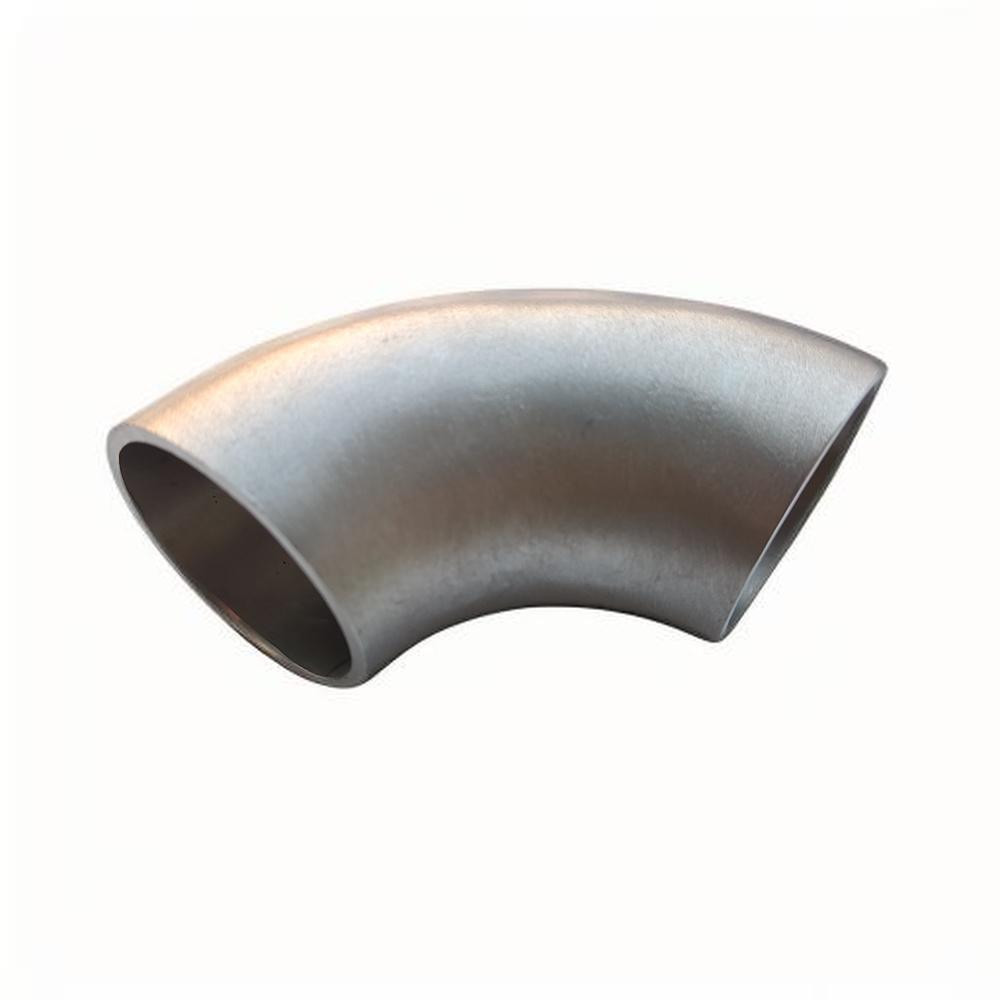

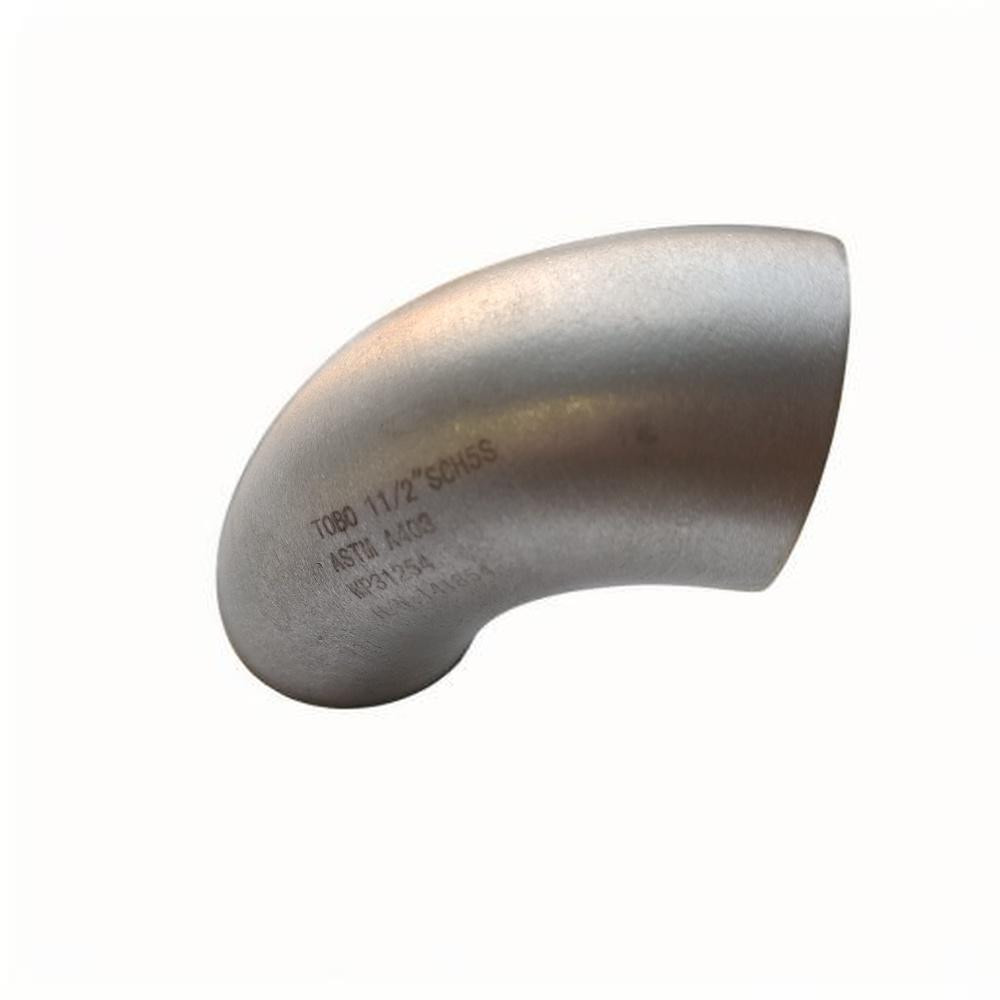

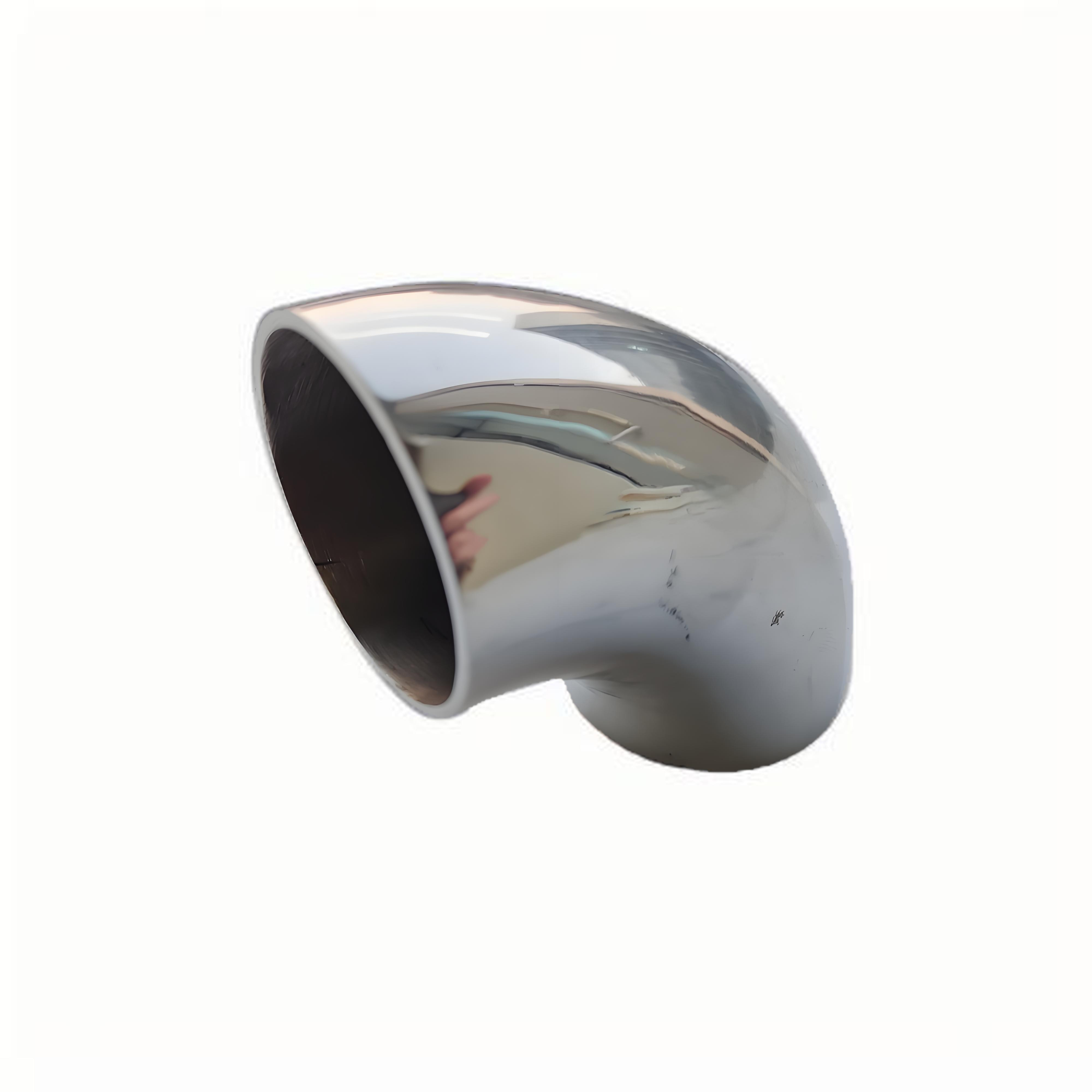

Khuỷu tay 90 độ LR thép không gỉ 316 ủ dung dịch ASTM A403

Giải pháp được nướng bằng thép không gỉ 316 90 độ LR khuỷu tay ASTM A403

Cácdung dịch nướng 316 thép không gỉ 90 độ dài bán kính khuỷu tay, được sản xuất tuân thủ đầy đủASTM A403 WP316-S, được thiết kế cho các hệ thống đường ống quá trình quan trọng, nơi mà khả năng chống ăn mòn giữa các hạt là tối quan trọng.xử lý nhiệt sưởi hóa dung dịchở 1040 °C (1904 °F) tiếp theo là làm nguội nước nhanh chóng hòa tan các trầm tích cacbon crôm hình thành ở ranh giới hạt trong các hoạt động hàn hoặc hình thành nóng.Sự phục hồi kim loại này tái đồng hóa cấu trúc vi mô austenit, hiệu quả tái nhạy cảm vật liệu và khôi phục khả năng kháng bản chất của nó đối với sự tấn công giữa các hạt trong môi trường quá trình axit.và các cơ sở hóa dầu nơi hệ thống đường ống gặp phải axit hữu cơ nóng, môi trường oxy hóa, và luồng quy trình có chứa clorua, thiết bị cương vị hàn này cung cấp tính toàn vẹn lâu dài đáng tin cậy mà các lựa chọn thay thế không được lò sưởi không thể phù hợp.

Hình học bán kính dài (R = 1.5D) của khuỷu tay được sưởi dung dịch này cung cấp một mượt mà,thay đổi dần dần hướng dòng chảy làm giảm thiểu xói mòn do nhiễu loạn và mất áp suất so với cấu hình bán kính ngắn. Mỗi thiết bị phù hợp với ASTM A403 trải quaXét nghiệm IGC (Intergranular Corrosion)theo ASTM A262 thực hành E (kiểm tra Strauss) để xác minh rằng quá trình sưởi dung dịch đã đạt được sức đề kháng nhạy cảm cần thiết.9 chiềuĐối với các kỹ sư xác định hệ thống đường ống theo ASME B31.3 Process Piping hoặc ASME B31.1 Mã ống dẫn điện, giải pháp này lò sưởi 316 thép không gỉ khuỷu tay đại diện cho một mã hoàn toàn phù hợp, có thể truy xuất lại, và tài liệu phù hợp giải pháp.

Thông số kỹ thuật

Ưu điểm chính và lĩnh vực ứng dụng

• Phục hồi khả năng chống ăn mòn giữa hạt:Quá trình ưng tụ dung dịch ở nhiệt độ 1040 °C tiếp theo là làm nguội nhanh làm tan hoàn toàn các cacbua crôm bị trầm tích ở ranh giới hạt,phục hồi lớp thụ động chromium oxide bảo vệ và loại bỏ sự nhạy cảm với sự tấn công giữa các hạt trong môi trường axit.
• Hiệu suất IGC đã được xác nhận:Mỗi lô xử lý nhiệt phải trải qua thử nghiệm ASTM A262 Practice E Strauss bằng cách sử dụng dung dịch sulfat đồng-axit lưu huỳnh sôi.Sự vắng mặt của nứt giữa hạt sau khi tiếp xúc 15 giờ và thử nghiệm uốn cong 180 độ cung cấp bằng chứng được ghi lại về khả năng kháng tái nhạy cảm.
• Phù hợp đầy đủ với ASTM A403:Khuỷu tay được sưởi dung dịch phù hợp với tất cả các yêu cầu của ASTM A403 bao gồm thành phần hóa học (C ≤ 0,08%, Cr 16-18%, Ni 10-14%, Mo 2-3%), tính chất kéo (≥ 515 MPa UTS, ≥ 205 MPa YS),và tiêu chí chấp nhận thử nghiệm làm phẳng.
• Các nhà máy chế biến hóa chất:Điều cần thiết cho đường ống xử lý mang axit acetic nóng, axit formic, axit phosphoric,và các dòng axit hữu cơ hỗn hợp ở nhiệt độ lên đến 400 °C, nơi mà 316 không gỉ nhạy cảm sẽ thất bại sớm do ăn mòn giữa các hạt.
• Các đơn vị lọc nước:Được sử dụng trong đường ống nước thải lò phản ứng áp suất cao, hệ thống trên cao fractionator,và mạch lọc nước chua khi sự kết hợp giữa nhiệt độ cao và môi trường chứa H2S đòi hỏi cả sưởi dung dịch và tuân thủ NACE MR0175.
• Các nhà máy Ethylene hóa dầu:Thích hợp cho nước dập tắt, rửa bằng chất gây cháy, and pygas hydrogenation piping circuits where process-side corrosion combined with external insulation CUI (corrosion under insulation) conditions can drive intergranular attack in non-annealed fittings.
• Dược phẩm và hóa chất tinh tế:Được chọn cho các vòng làm mát trong lò phản ứng, đường ống thu hồi dung môi,và tiêu đề phân phối sạch tại chỗ, nơi làm sạch quy trình lô bằng dung dịch axit nóng có thể gây ra sự tấn công biên hạt trong các thành phần không gỉ hàn hoặc làm lạnh.
• Cân bằng hạt nhân của nhà máy:Được sử dụng trong nước làm mát phụ, kiểm soát hóa học và khối lượng và hệ thống xử lý chất thải tại các nhà máy điện hạt nhân,khi vật liệu được chứng nhận ASTM A403 với khả năng truy xuất hoàn toàn và báo cáo thử nghiệm IGC là bắt buộc theo thông số kỹ thuật mua sắm phần III của ASME.

Câu hỏi thường gặp

Hỏi: Tại sao sưởi dung dịch rất quan trọng đối với 316 khuỷu tay thép không gỉ được sử dụng trong chế biến hóa học?

A: Trong quá trình sản xuất một khuỷu tay hàn đệm, các hoạt động hình thành nóng làm nóng vật liệu trong phạm vi nhiệt độ nhạy cảm của 425-870 ° C (800-1600 ° F).Các nguyên tử crôm kết hợp với carbon ở ranh giới hạt để tạo thành các trầm tích cacbít crôm (Cr23C6)Các trầm tích này làm suy giảm các vùng biên giới hạt lân cận của crôm dưới ngưỡng 12% cần thiết cho sự thụ động thép không gỉ.Kết quả là một cấu trúc vi mô dễ bị ăn mòn giữa các hạt khi tiếp xúc với môi trường quá trình axitGiải pháp nóng bỏng khuỷu tay ở 1040 ° C hòa tan lại các carbure crôm trở lại thành dung dịch,và làm nguội nước nhanh khóa crôm trong một phân phối đồng nhất trong toàn bộ ma trận austeniteNếu không có điều trị nhiệt này, một thiết bị khuỷu tay 316 tiếp xúc hóa học có thể thất bại thông qua tấn công giới hạn hạt trong vòng vài tháng sử dụng, mặc dù thành phần vật liệu lớn có vẻ chấp nhận được.

Q: Làm thế nào đường kính bán kính dài có lợi cho đường ống quy trình so với khuỷu tay bán kính ngắn?

A: Cánh tay được lò sưởi dung dịch bán kính dài (R = 1.5D) cung cấp một quá trình chuyển đổi đường dòng chảy dần dần hơn so với hình học R = 1.0D ngắn hơn.Điều này dẫn đến giảm áp suất khoảng 30% cho mỗi thiết bị, giảm tỷ lệ xói mòn trong dòng chảy chứa bùn hoặc hạt, và chiều dài tiếp xúc thẳng đủ cho chụp X-quang phù hợp của hàn vòng tròn.3 và B31.1 đối với đường ống xử lý và đường ống điện trừ khi các hạn chế không gian đặc biệt đòi hỏi một khuỷu tay bán kính ngắn.Đối với các nhà máy chế biến hóa chất nơi giảm thiểu năng lượng bơm và tối đa hóa tuổi thọ thiết bị là ưu tiên hoạt động, khuỷu tay bán kính dài ASTM A403 mang lại lợi thế chi phí sở hữu tổng thể có thể đo lường so với đối tác bán kính ngắn của nó.

Hỏi: Tài liệu nào đi kèm với mỗi mảng lót thép không gỉ 316 được lò sưởi?

A: Mỗi thiết bị được cung cấp với một gói chứng nhận EN 10204 loại 3.1 toàn diện bao gồm: (1) phân tích thành phần hóa học của nhiệt xuất phát với khả năng truy xuất lại chứng chỉ nhà máy,(2) Kết quả thử nghiệm tính chất cơ học (sức bền kéo, sức chịu, kéo dài khi gãy và giảm diện tích),(3) biểu đồ nhiệt độ thời gian lò sưởi dung dịch với thông số kỹ thuật môi trường quen, (4) Báo cáo thử nghiệm ASTM A262 Practice E IGC với xác định vượt qua/không vượt qua và các thông số thử nghiệm, (5) Báo cáo kiểm tra kích thước xác minh sự phù hợp với dung sai ASME B16.9 bao gồm OD,Độ dày tườngĐối với các đơn đặt hàng phù hợp với NACE MR0175,chúng tôi cũng cung cấp kết quả thử nghiệm độ cứng (≤22 HRC tối đa) và một giấy chứng nhận về tuyên bố tuân thủ xác minh tất cả các yêu cầu dịch vụ axit đã được đáp ứng cho thiết bị khuỷu tay sưởi dung dịch này.
