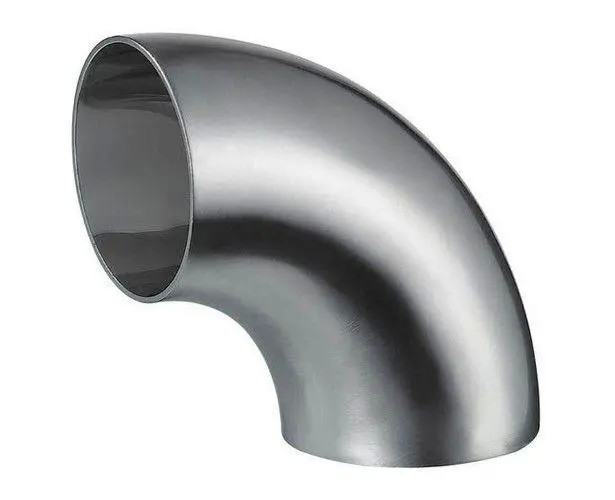

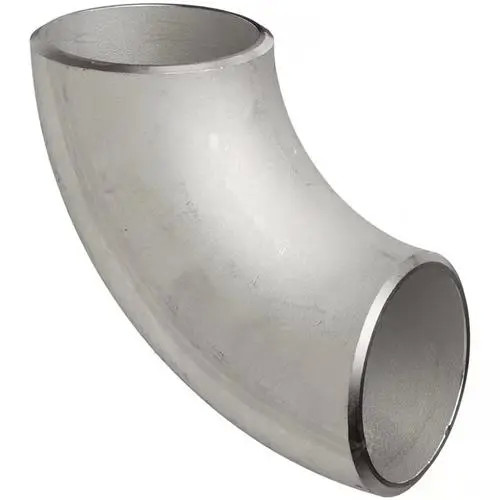

Phụ kiện ống khuỷu thép không gỉ rèn áp lực cao 6000LBS

Cút nối ống thép không gỉ rèn áp lực cao 6000LBS

Cái cút nối thép không gỉ rèn áp lực cao 6000LBS đại diện cho đỉnh cao về khả năng chịu áp lực trong thiết kế phụ kiện ren và hàn ổ cắm. Được sản xuất từ thép không gỉ ASTM A182 F316 bằng công nghệ rèn khuôn kín, phụ kiện cút nối này chịu được áp suất hoạt động phi thường lên đến 6000 pound trên inch vuông ở nhiệt độ môi trường xung quanh. Quy trình rèn sắp xếp cấu trúc hạt vật liệu dọc theo đường viền của phụ kiện, loại bỏ tình trạng rỗ và khuyết tật bên trong thường thấy ở các phụ kiện đúc. Ưu điểm luyện kim này trực tiếp chuyển thành khả năng chống mỏi vượt trội và hiệu suất lâu dài đáng tin cậy dưới các điều kiện tải áp suất chu kỳ gặp phải trong các bộ nguồn thủy lực, cây thông Giáng sinh ngoài khơi, các bộ phun hóa chất áp suất cao và các hệ thống phân phối nước sâu.

Mỗi đầu hàn ổ cắm của cút nối áp lực cao được gia công chính xác theo dung sai kích thước ASME B16.11, đảm bảo sự phù hợp nhất quán với ống loại Schedule 80 và Schedule 160. Loại thép không gỉ 316, chứa 2-3% molypden, cung cấp khả năng chống ăn mòn rỗ và ăn mòn kẽ do clorua tăng cường đáng kể so với loại 304, làm cho cút nối rèn này trở thành lựa chọn dứt khoát cho môi trường công nghiệp biển, ngoài khơi và ven biển. Kiểm soát chất lượng nghiêm ngặt bao gồm kiểm tra nhận dạng vật liệu dương tính (PMI) trên mỗi lô nhiệt, kiểm tra vỏ thủy tĩnh ở áp suất định mức gấp 1,5 lần và kiểm tra thẩm thấu chất lỏng các bề mặt quan trọng theo yêu cầu của ASME Phần V để phát hiện bất kỳ sự gián đoạn bề mặt nào có thể ảnh hưởng đến tính toàn vẹn áp suất.

Thông số kỹ thuật

Ưu điểm chính và lĩnh vực ứng dụng

• Khả năng chịu áp suất vượt trội: Định mức 6000LBS cho phép triển khai trong các mạch thủy lực siêu áp suất cao, đường điều khiển giếng khoan và đường ống phân phối dưới biển nơi các phụ kiện Class 3000 tiêu chuẩn sẽ không đủ cho phạm vi hoạt động.
• Tính toàn vẹn của rèn khuôn kín: Dòng chảy hạt rèn tuân theo đường viền của cút nối, cung cấp sức bền mỏi cao hơn tới 30% so với các loại tương đương đúc đầu tư và loại bỏ gần như hoàn toàn nguy cơ các đường rò rỉ liên quan đến rỗ bên trong.
• Bảo vệ chống ăn mòn tăng cường molypden 316: Hàm lượng molypden 2-3% trong thép không gỉ 316 mang lại khả năng chống ăn mòn rỗ quan trọng trong môi trường chứa clorua, bao gồm các khu vực phun nước biển, khu vực xử lý hóa chất và các cơ sở công nghiệp ven biển.
• Bộ nguồn thủy lực: Thiết yếu để kết nối các đường xả bơm áp suất cao với các ngân hàng tích áp, các bộ phân phối van điều khiển hướng và các mạch tăng cường hoạt động ở áp suất vượt quá 350 bar (5000 psi).
• Nền tảng dầu khí ngoài khơi: Được triển khai trong đường ống xử lý trên boong, hệ thống phun hóa chất, dây cáp điều khiển thủy lực và ống dẫn thiết bị giếng khoan nơi thép không gỉ 316 đáp ứng các yêu cầu đủ điều kiện vật liệu NORSOK M-650.
• Phun hóa chất áp suất cao: Thích hợp cho các đường phun metanol, chất ức chế ăn mòn và chất ức chế cặn hoạt động ở áp suất lên tới 6000 psi trong các đơn vị xử lý lọc dầu và hóa dầu.
• Hệ thống dưới biển nước sâu: Tương thích với đường ống dưới biển siêu duplex và thép không gỉ 316 trong các bộ phân phối, đầu cuối đường ống (PLET) và hệ thống kết nối dòng chảy được định mức cho độ sâu nước vượt quá 3000 mét.
• Dàn thử thủy tĩnh: Được sử dụng trong các bộ phân phối thử áp suất cho van, bộ truyền động và dụng cụ dưới đáy giếng nơi bản thân phụ kiện phải vượt quá định mức áp suất thử của thiết bị đang được đánh giá.

Câu hỏi thường gặp

Q: Sự khác biệt giữa định mức áp suất 3000LBS và 6000LBS đối với cút nối hàn ổ cắm rèn là gì?

A: Ký hiệu 6000LBS cho biết phụ kiện được định mức cho áp suất làm việc lạnh (CWP) tối đa 6000 psi ở nhiệt độ môi trường xung quanh, gấp đôi định mức 3000LBS. Định mức cao hơn này đạt được thông qua tăng độ dày thành, tỷ lệ giảm rèn được cải thiện và các yêu cầu kiểm tra không phá hủy nghiêm ngặt hơn. Cút nối hàn ổ cắm 6000LBS có thể được phân biệt bằng mắt thường với loại 3000LBS bằng phần thành dày hơn đáng kể và độ sâu ổ cắm lớn hơn. Khi lựa chọn giữa hai loại, áp suất thiết kế hệ thống, các yêu cầu về hệ số an toàn theo mã đường ống xử lý ASME B31.3 và loại ống (Sch 160 hoặc XXS cho dịch vụ 6000LBS) phải được xem xét cùng nhau. Cút nối thép không gỉ rèn 6000LBS là lựa chọn tiêu chuẩn cho các hệ thống thủy lực áp suất cao nơi áp suất hoạt động đỉnh thường xuyên vượt quá 3000 psi.

Q: Làm thế nào kết nối hàn ổ cắm đảm bảo hiệu suất kín khí dưới điều kiện 6000 psi?

A: Mối nối hàn ổ cắm tạo ra một mối hàn góc giữa đường kính ngoài của ống và trục ổ cắm của phụ kiện cút nối. Khe hở 1/16 inch (1,6 mm) giữa đầu ống và đáy ổ cắm cho phép giãn nở nhiệt của ống trong quá trình hàn mà không tạo ra một điểm tập trung ứng suất gây nứt. Mối hàn góc chu vi tạo ra lớp đệm xuyên thấu hoàn toàn với độ bền vượt quá áp suất nổ của ống. Kiểm tra thẩm thấu chất lỏng sau hàn theo ASME Phần V Điều 6 được thực hiện trên tất cả các kết nối hàn ổ cắm tại cơ sở của chúng tôi để xác minh sự vắng mặt của vết nứt bề mặt, rỗ hoặc khuyết tật thiếu hợp nhất. Đối với các ứng dụng dịch vụ chua trong môi trường chứa H2S, chúng tôi áp dụng các quy trình hàn kiểm soát độ cứng NACE MR0175/ISO 15156 để ngăn ngừa nứt ứng suất sulfua trong vùng ảnh hưởng nhiệt của phụ kiện cút nối áp suất cao này.

Q: Cút nối rèn 6000LBS này có thể được cung cấp với khả năng truy xuất nguồn gốc vật liệu đầy đủ và kiểm tra của bên thứ ba không?

A: Tuyệt đối. Mỗi cút nối thép không gỉ rèn được cung cấp kèm theo báo cáo kiểm tra vật liệu EN 10204 Loại 3.1 ghi lại thành phần hóa học, các đặc tính cơ học (độ bền kéo, độ bền chảy, độ giãn dài, độ giảm diện tích) và giá trị va đập Charpy V-notch ở nhiệt độ thử nghiệm quy định. Khả năng truy xuất nguồn gốc lô nhiệt đầy đủ được duy trì từ chứng chỉ nhà máy thép ban đầu thông qua các giai đoạn rèn, xử lý nhiệt, gia công và kiểm tra cuối cùng. Chúng tôi hoan nghênh các cơ quan kiểm tra của bên thứ ba bao gồm Bureau Veritas, DNV, Lloyd's Register, SGS và TUV đến chứng kiến kiểm tra thủy tĩnh, xác minh PMI, kiểm tra kích thước và các quy trình NDE tại cơ sở của chúng tôi. Các tùy chọn NDE bổ sung bao gồm kiểm tra phóng xạ (RT) và kiểm tra siêu âm (UT) có thể được thực hiện theo yêu cầu cho các ứng dụng cút nối rèn dịch vụ quan trọng.
