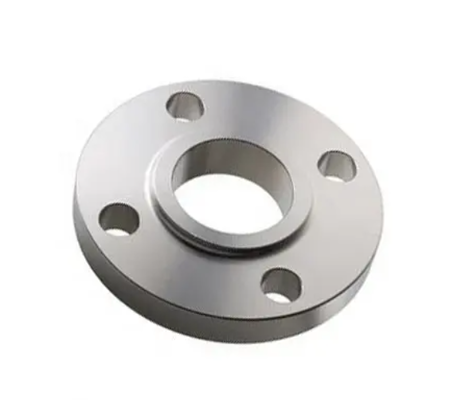

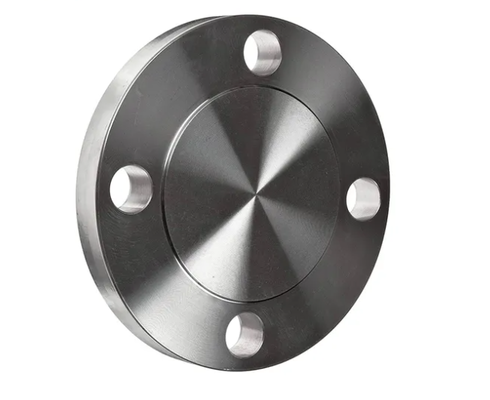

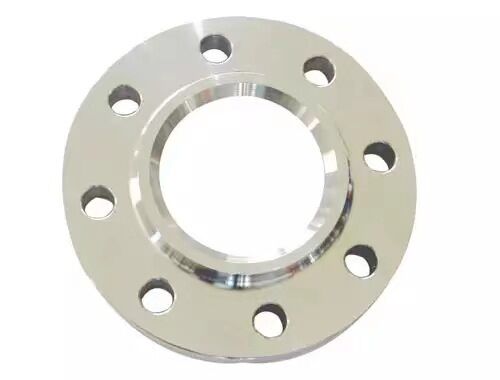

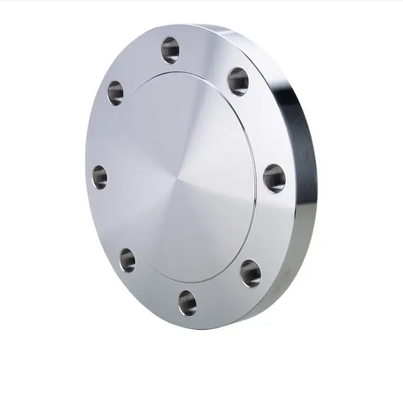

Phân lưng thép rèn CAD vẽ mô hình 3D với hướng dẫn lắp đặt mô-men xoắn

Mặt bích thép rèn kèm theo bộ tài liệu kỹ thuật đầy đủ

Chúng tôi hiểu rằng các kỹ sư mua hàng chuyên nghiệp và các nhà quản lý dự án cần nhiều hơn là chỉ một sản phẩm; họ cần tài liệu kỹ thuật toàn diện để đảm bảo tích hợp liền mạch vào hệ thống đường ống của họ. Mỗi mặt bích thép rèn từ dây chuyền sản xuất của chúng tôi đều đi kèm với bộ tài liệu kỹ thuật đầy đủ bao gồm bản vẽ CAD có kích thước, mô hình rắn 3D, biểu đồ tính toán mô-men xoắn bu lông, chứng chỉ kiểm tra vật liệu (MTC) và báo cáo kiểm tra không phá hủy (NDT). Cách tiếp cận ưu tiên tài liệu này giúp giảm thời gian xem xét kỹ thuật, loại bỏ phỏng đoán trong quá trình lắp đặt và cung cấp khả năng truy xuất nguồn gốc đầy đủ cho các cuộc kiểm toán đảm bảo chất lượng.

Hỗ trợ tài liệu kỹ thuật của chúng tôi bao phủ toàn bộ vòng đời sản phẩm từ đặc điểm kỹ thuật thiết kế đến lắp đặt và vận hành. Trong giai đoạn báo giá, chúng tôi cung cấp bản vẽ kích thước sơ bộ để xác nhận kích thước mặt bích, mẫu vòng bu lông và loại mặt bích. Sau khi xác nhận đơn hàng, chúng tôi cung cấp bản vẽ CAD hoàn thiện đã được chứng nhận phản ánh loại vật liệu, cấp áp suất và yêu cầu mặt bích cụ thể của bạn. Mô hình STEP 3D cho phép nhóm kỹ thuật của bạn tích hợp mặt bích của chúng tôi trực tiếp vào bản vẽ đẳng áp đường ống và mô hình phân tích ứng suất mà không cần tái tạo thủ công. Sau khi giao hàng, hướng dẫn mô-men xoắn bu lông đảm bảo nén gioăng đúng cách và loại bỏ nguy cơ siết quá ít hoặc quá nhiều trong quá trình lắp ráp tại hiện trường.

Tại sao tài liệu kỹ thuật lại quan trọng trong việc mua sắm mặt bích

• Loại bỏ sai sót về kích thước: Bản vẽ CAD với đường kính vòng bu lông chính xác, đường kính ngoài mặt bích, chiều cao mặt nâng và kích thước trục giúp ngăn ngừa kết nối không khớp và các sửa đổi tốn kém tại hiện trường
• Tăng tốc xem xét kỹ thuật: Mô hình 3D đã được xác minh trước giúp giảm thời gian nhóm thiết kế của bạn dành để tái tạo các bộ phận của nhà cung cấp, rút ngắn trực tiếp thời gian thực hiện dự án
• Đảm bảo lắp đặt đúng cách: Biểu đồ mô-men xoắn bu lông quy định giá trị mô-men xoắn có bôi trơn và không bôi trơn cho từng kích thước bu lông và loại gioăng, ngăn ngừa cả rò rỉ do siết quá ít và nén gioăng do siết quá nhiều
• Hỗ trợ tuân thủ quy định: Chứng nhận EN 10204 3.2 đầy đủ với kiểm tra của bên thứ ba đáp ứng PED 2014/68/EU, ASME B31.3 và các chỉ thị thiết bị áp lực quốc tế khác
• Cho phép truy xuất nguồn gốc vòng đời: Mỗi mặt bích được đóng dấu bằng số lô duy nhất có thể truy xuất nguồn gốc đến MTC hiển thị thành phần hóa học, đặc tính cơ học và hồ sơ xử lý nhiệt
• Giảm thiểu rủi ro dự án: Tài liệu đầy đủ loại bỏ nguy cơ lắp đặt các mặt bích không tuân thủ có thể dẫn đến hỏng hóc thảm khốc, phạt quy định hoặc chậm trễ dự án

Câu hỏi thường gặp

Hỏi: Bạn cung cấp những định dạng tệp CAD nào và tôi có thể yêu cầu các góc nhìn bản vẽ tùy chỉnh không?

Đáp: Chúng tôi cung cấp bản vẽ có kích thước PDF làm tiêu chuẩn, với các định dạng DWG và DXF có sẵn theo yêu cầu. Mỗi bản vẽ bao gồm góc nhìn phía trước, góc nhìn mặt cắt bên, chi tiết vòng bu lông và chi tiết mặt bích. Các góc nhìn tùy chỉnh như chi tiết mặt cắt trục, vùng dung sai lỗ khoan và chi tiết chuẩn bị vát hàn có thể được thêm vào theo yêu cầu mà không tính thêm phí. Thời gian xử lý điển hình cho bản vẽ tùy chỉnh là 1-2 ngày làm việc sau khi xác nhận đơn hàng.

Hỏi: Làm thế nào để tôi sử dụng biểu đồ mô-men xoắn bu lông cho việc lắp đặt tại hiện trường?

Đáp: Biểu đồ mô-men xoắn bu lông của chúng tôi được tổ chức theo kích thước mặt bích, cấp áp suất và loại gioăng. Đối với mỗi sự kết hợp, nó cung cấp kích thước và số lượng bu lông được đề xuất, cấp vật liệu bu lông, giá trị mô-men xoắn có bôi trơn (sử dụng mỡ molypden disulfide) và giá trị mô-men xoắn không bôi trơn. Biểu đồ cũng bao gồm trình tự siết được đề xuất: siết theo mẫu chéo ba lần ở 30%, 60% và 100% mô-men xoắn mục tiêu. Một lần kiểm tra cuối cùng theo chiều kim đồng hồ được khuyến nghị để xác minh tải trọng đồng đều. Chúng tôi cũng cung cấp hướng dẫn về căng lực thủy lực cho các kích thước trên 24 inch, nơi cờ lê lực truyền thống trở nên không thực tế.

Hỏi: Bạn có cung cấp chứng nhận EN 10204 3.2 với kiểm tra của bên thứ ba không?

Đáp: Có, chứng nhận EN 10204 Loại 3.2 với kiểm tra của bên thứ ba bởi TUV, SGS, Bureau Veritas hoặc Lloyd's Register có sẵn theo yêu cầu. Điều này bao gồm việc chứng kiến độc lập các thử nghiệm cơ học, xác minh phân tích hóa học, kiểm tra NDT và kiểm tra kích thước. Chứng chỉ 3.2 cung cấp mức độ đảm bảo độc lập cao nhất và thường được yêu cầu đối với thiết bị áp lực theo PED 2014/68/EU Hạng III và IV, các dự án ngoài khơi và các ứng dụng hạt nhân. Vui lòng nêu rõ yêu cầu kiểm tra của bên thứ ba của bạn tại thời điểm đặt hàng để có thể lên lịch.
