Mặt bích thép không đau / Mặt bích thép carbon / Mặt bích kép

Mặt bích tiêu chuẩn ASTM / ASME / ANSI / ASA
B16.47 Mặt bích thép đường kính lớn: NPS 26 đến NPS 60 Tiêu chuẩn này bao gồm các xếp hạng nhiệt độ áp suất, vật liệu, kích thước, dung sai, đánh dấu và kiểm tra mặt bích ống ở các kích cỡ NPS 26 đến NPS 60 và trong các xếp hạng Lớp 75, 150.0300 , 400, 600 và 900. Mặt bích có thể được đúc, rèn hoặc tấm (chỉ dành cho mặt bích mù). Các yêu cầu và đề xuất liên quan đến bắt vít và miếng đệm cũng được bao gồm.

Hiệp hội kỹ sư cơ khí Hoa Kỳ ban hành các tiêu chuẩn cho thiết kế cơ khí và đường ống. Tiêu chuẩn ASME B16.47 bao gồm các ống có đường kính lớn lên đến lỗ khoan 60 inch. Mặt bích A B16.7 tiêu chuẩn ASME tương đương với mặt bích MSS SP44. ASME B16.7 series B phù hợp với các mặt bích API 605.

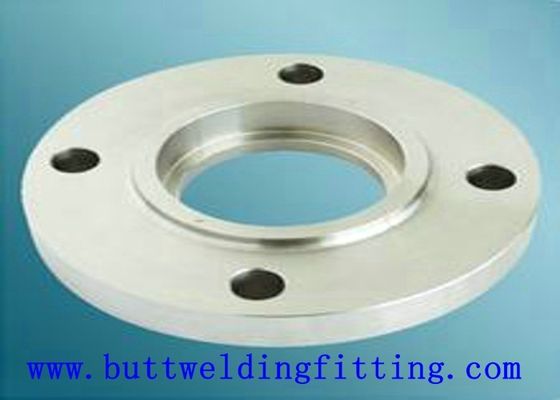

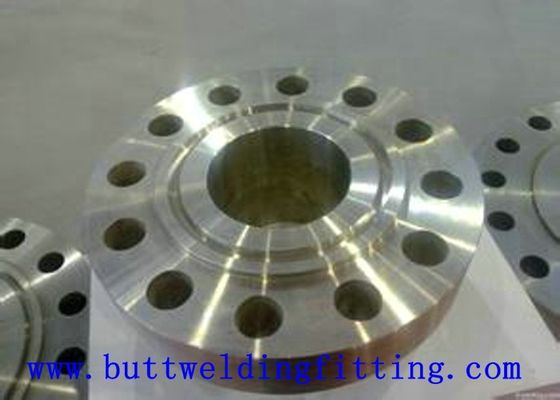

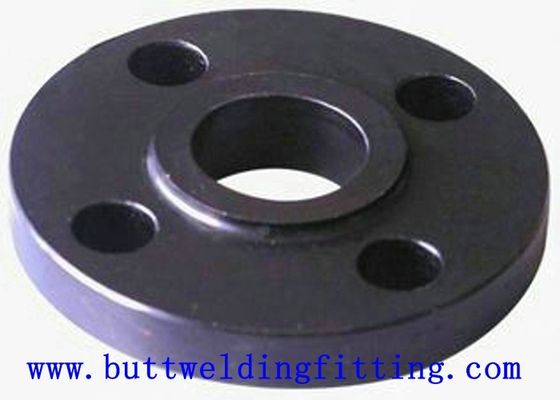

B16.5 Tiêu chuẩn phụ kiện mặt bích và mặt bích ống bao gồm xếp hạng nhiệt độ áp suất, vật liệu, kích thước, dung sai, đánh dấu, thử nghiệm và phương pháp chỉ định mở cho mặt bích ống và phụ kiện mặt bích. Tiêu chuẩn này bao gồm các mặt bích với các chỉ định hạng 150, 300, 400 , 600, 900, 1500 và 2500 ở các kích cỡ NPS 1/2 đến NPS 24, với các yêu cầu được đưa ra ở cả đơn vị hệ mét và đơn vị Hoa Kỳ. Tiêu chuẩn được giới hạn ở mặt bích và phụ kiện mặt bích được làm từ vật liệu đúc hoặc rèn, mặt bích mù và mặt bích giảm nhất định làm từ vật liệu đúc, rèn hoặc tấm. Cũng bao gồm trong Tiêu chuẩn này là các yêu cầu và khuyến nghị liên quan đến bắt vít mặt bích, miếng đệm mặt bích và khớp nối mặt bích.

Mặt bích tiêu chuẩn API
Mặt bích API được thiết kế để xử lý áp suất và nhiệt độ rất cao. Mặt bích API có vòng tròn bu lông nhỏ hơn mặt bích MSS. Tất cả các mặt bích API là mặt bích khớp vòng. Các tiêu chuẩn mặt bích API bắt đầu bằng một số theo sau là một chữ cái. API tiêu chuẩn 17D là đặc điểm kỹ thuật cho mặt bích đầu giếng dưới biển.

"Sự khác biệt giữa các mặt bích API và ANSI"
Sự khác biệt giữa mặt bích ASME / ANSI và API là vật liệu chế tạo và áp suất vận hành API được xếp hạng cao hơn. Mặt bích ASME / ANSI là phổ biến trong các hệ thống quy trình công nghiệp xử lý nước, hơi nước, không khí và khí đốt. Mặt bích API được sản xuất cho các hệ thống lọc dầu hoạt động có độ bền cao với các sản phẩm như dầu và khí nổ. Các tiêu chuẩn mặt bích API 6A và ASME / ANSI B16.5 tương tự nhau về chiều - nhưng các mặt bích API 6A được xếp hạng cho áp suất cao hơn như trong bảng dưới đây:

1) Trong tiêu chuẩn API cũ, các mặt bích dao động từ 11/2 đến 10 (20) inch.

Tiêu chuẩn MSS
Các tiêu chuẩn mặt bích MSS đã được thông qua bởi Viện Tiêu chuẩn Quốc gia Hoa Kỳ. Các tiêu chuẩn mặt bích MSS bắt đầu với một SP theo sau là một số. MSS SP-9 là tiêu chuẩn cho mặt bích tại chỗ. MSS SP-44 là tiêu chuẩn cho mặt bích đường ống thép. MSS SP-60 là tiêu chuẩn để kết nối mặt bích.

MSS SP-9 là tiêu chuẩn cho mặt bích tại chỗ.
MSS SP-44 là tiêu chuẩn cho mặt bích đường ống thép.
MSS SP-60 là tiêu chuẩn để kết nối mặt bích.

Tiêu chuẩn AWWA
Mặt bích ống thép AWWA C207 cho dịch vụ thủy lợi - Kích cỡ 4 trong. Qua 144 Trong. (100 mm đến 3600 mm).

Tiêu chuẩn JIS
B2220 Mặt bích ống hàn thép.

Tiêu chuẩn KS
Mặt bích ống hàn thép B1503.

Mặt bích tiêu chuẩn DIN
Mặt bích phẳng DIN 2501
Mặt bích phẳng DIN 2502
Mặt bích phẳng DIN 2503
Mặt bích mù DIN 2527
Mặt bích phẳng DIN 2573
Mặt bích phẳng DIN 2576
Mặt bích cổ DIN 2631
Mặt bích cổ DIN 2632
Mặt bích cổ DIN 2633
Mặt bích cổ DIN 2634
Mặt bích cổ DIN 2635
Mặt bích cổ DIN 2636
Mặt bích cổ DIN 2637
DIN 2565 mặt bích cổ ren
DIN 2566 Mặt bích cổ ren
Mặt bích chung DIN 2641, mặt bích lỏng lẻo
Mặt bích chung DIN 2642, mặt bích lỏng lẻo
Mặt bích ổ cắm DIN 2655
