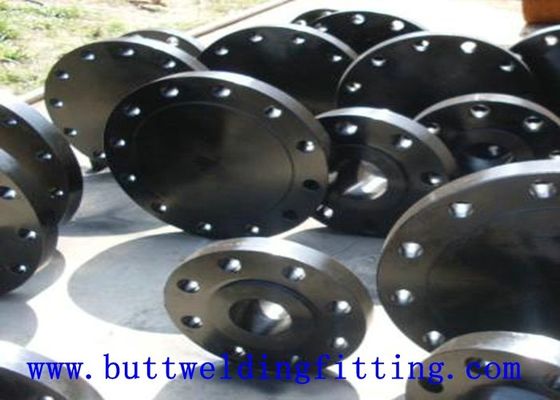

Mặt bích

1. Ứng dụng:

Đối với con dấu hoặc kết nối của đường ống / tub-e

2. Chất liệu:

90/10 Hợp kim đồng Niken 304.304L, 316.316L, thép carbon hoặc vật liệu khác theo yêu cầu

3. Tiêu chuẩn:

ANSI, DIN, JIS, BS, EN1092-1

4. Kích thước:

DN15 (1/2 ") đến DN5000 (200")

5. Loại:

Mặt bích có ren, mặt bích hàn socket, mặt bích mù, mặt bích khác

Đặc điểm kỹ thuật của các loại

Cổ hàn

1, Ưu tiên cho áp suất cao, subzero hoặc nhiệt độ cao

2, Hub được làm thon và chán để khớp với đường kính bên trong của ống để dòng chảy không bị hạn chế, ngăn ngừa nhiễu loạn và giảm xói mòn

3, Dễ dàng chụp ảnh phóng xạ và cung cấp phân phối ứng suất tuyệt vời

Trượt trên

1, Không thường được sử dụng trong các ứng dụng căng thẳng cao do tập trung vào mối hàn và mối hàn thấp

2, Silps bên ngoài đường ống

3, Bên trong mặt bích được hàn ở đầu và cuối ống

Lập doanh

1, Được sử dụng trong trường hợp bắt vít hoặc truy cập để làm sạch được yêu cầu

2, Tương tự như mặt bích trượt khi được sử dụng với đầu cuống khớp

3, Bán kính tại giao điểm của mặt bích và lỗ khoan để khớp với cuống khớp

Có ren

1, Được sử dụng trong trường hợp hàn sẽ nguy hiểm

2, Được thiết kế cho các ứng dụng áp suất thấp và không tuần hoàn

3, Đường kính được xâu để khớp với đường ống

4, Giảm dần để bịt kín đường ống và mặt bích

Ổ cắm hàn

1, Đối với các quá trình hóa học đường kính nhỏ, đường phân phối thủy lực và dòng

2, Tương tự như mặt bích trượt

3, Lỗ khoan phù hợp với lỗ khoan của ống, cho phép dòng chảy không bị hạn chế

4, Lỗ khoan từ phía trung tâm phù hợp với đường kính ngoài của ống - có thể chèn ống vào ổ cắm với mối hàn phi lê tại hub

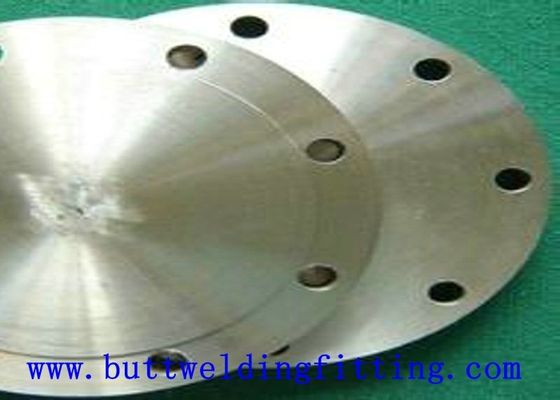

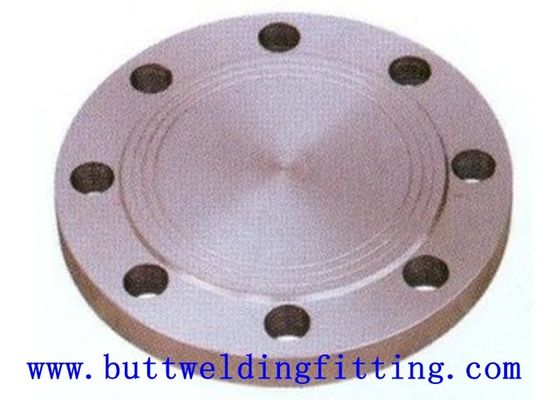

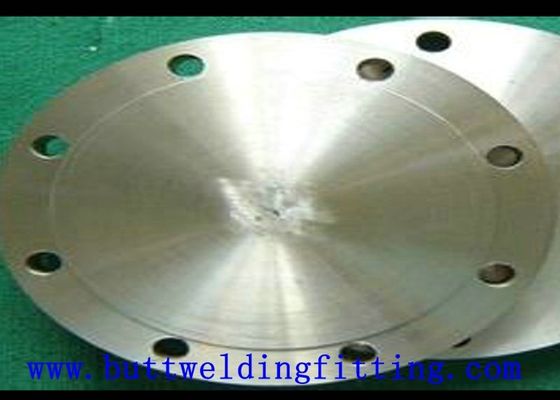

Mù

1, Được sử dụng để đóng các đầu ống

2, Không có lỗ khoan

3, Cho phép truy cập vào các dòng niêm phong

Mặt bích khác

Orifice, Expander, Giảm, Nhẹ, Cửa hàng Studding, Cổ hàn dài, Số liệu, Bản vẽ Hải quân, Bản vẽ của Khách hàng
