Mặt bích vòng tròn Ansi Asme Asa B16.5 nâng mặt 150 / 300/600

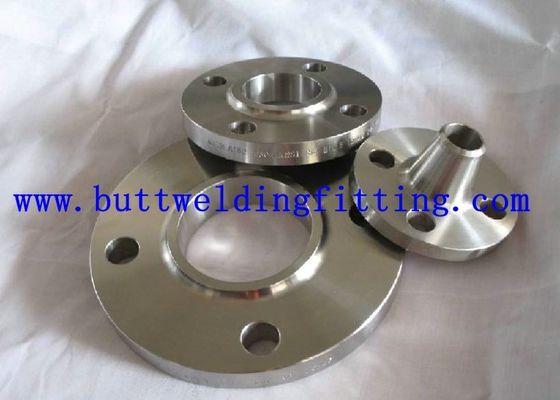

  • Ansi Asme Asa B16.5 Plate Ring Flange Raised Face Class 150 / 300 / 600

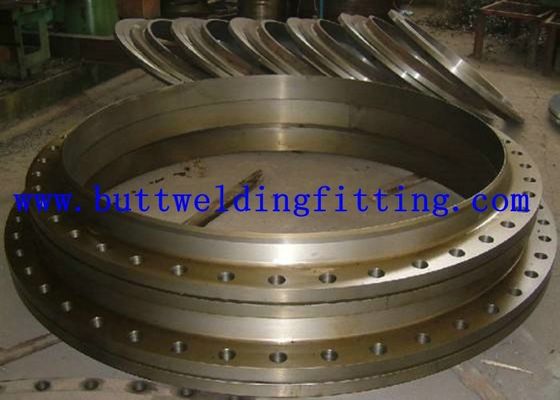

  • Ansi Asme Asa B16.5 Plate Ring Flange Raised Face Class 150 / 300 / 600
  • Ansi Asme Asa B16.5 Plate Ring Flange Raised Face Class 150 / 300 / 600
  • Ansi Asme Asa B16.5 Plate Ring Flange Raised Face Class 150 / 300 / 600
  • Ansi Asme Asa B16.5 Plate Ring Flange Raised Face Class 150 / 300 / 600
Nguồn gốc Trung Quốc
Hàng hiệu TOBO
Chứng nhận SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
Số mô hình 31254 1.4547 254 SMO
Số lượng đặt hàng tối thiểu 1pc
Giá bán US $ 10 - 100 / Kilogram
chi tiết đóng gói Vỏ hoặc pallet bằng gỗ có thể đi biển được buộc bằng dây thép hoặc theo yêu cầu của khách hàng
Thời gian giao hàng 30 ngày sau khi nhận được khoản trả trước 30% bằng T / T hoặc LC
Điều khoản thanh toán L/c, T/T, Western Union
Khả năng cung cấp 50 tấn / tấn tấn mỗi tháng
Thông tin chi tiết sản phẩm
Loại Mặt bích tấm OD 9,5 đến 219mm
Xếp loại lớp 150 # ~ 2500 # Đối mặt RF (mặt nâng lên); FF (mặt phẳng); RTJ (khớp kiểu vòng); RJ (mặt khớp vòng) TG (mặt lưỡi và rãnh); M
Quy trình sản xuất Đẩy, Nhấn, Rèn, Truyền, v.v. Đóng gói Hộp gỗ, pallet, túi nylon hoặc theo yêu cầu của khách hàng
MOQ 1 cái Thời gian giao hàng 10-100 ngày tùy thuộc vào số lượng
Điều khoản thanh toán L / C, T / T Lô hàng FOB Thiên Tân / Thượng Hải, CFR, CIF, v.v.
Đơn xin Kết nối đường ống và van Xử lý bề mặt Pickled, 2B, No.4, BA, Hairline, Mirror
Làm nổi bật

mặt bích và phụ kiện

,

mặt bích hàn mông
Để lại lời nhắn
Mô tả sản phẩm
ANSI, ASME, ASA, B16.5 PLATE RING FLANGE RAISED FACE LỚP 150/300/600

Thông số kỹ thuật

Kích thước:

Lên lịch cho DN hoặc theo yêu cầu của bạn

Vật chất:

Thép không gỉ

Tiêu chuẩn:

ASTM, ASME, DIN, EN, BS, ISO, JIS, GB, v.v.

Nguồn gốc:

Thượng Hải, Trung Quốc (Đại lục)

Số mô hình:

Mặt bích giả mạo

Tiêu chuẩn hoặc không chuẩn:

Tiêu chuẩn

Tên sản phẩm:

ANSI, ASME, ASA, B16.5 PLATE RING FLANGE RAISED FACE LỚP 150/300/600

Kiểu:

Mặt bích giả mạo

Xử lý bề mặt:

Dưa chua, 2B, số 4, BA, Đường chân tóc, Gương

Kỹ thuật:

ERW

Ứng dụng:

Ứng dụng: động cơ, xây dựng, dầu, thuốc, thực phẩm ...

Điêu khoản mua ban:

FOB, CIF, CFR, EXW

Phạm vi kích thước:

OD 9,5 đến 219mm WT 0,25mm đến 3 mm

Moq:

500kg

Mẫu vật:

Có, miễn phí cho khách hàng thường xuyên
Đóng gói và giao hàng

Chi tiết đóng gói:

1. Pallet gỗ
2. Túi dệt chống ướt
3. theo yêu cầu

Chi tiết giao hàng:

7-10 ngày, theo số lượng cuối cùng

Kích thước mặt bích & khối lượng gần đúng
ANSI, ASME, ASA, B16.5 150lb / sq.in. Mặt bích vòng RF
ø D b g m J k Lỗ tôi Kilôgam.
1/2 " 88,9 11,1 34,9 30,2 22,3 60,3 4 15,9 0,400
3/4 " 98,4 12,7 42,9 38,1 27,7 69,8 4 15,9 0,700
1 " 107,9 14,3 50,8 49,2 34,5 79,4 4 15,9 0,800
1 1/4 " 117,5 15,9 63,5 58,8 43,2 88,9 4 15,9 1.100
1 1/2 " 127,0 17,5 73,0 65,1 49,5 98,4 4 15,9 1.400
2 " 152,4 19,0 92,1 77,8 62,0 120,6 4 19,0 2.200
2 1/2 " 177,8 22,2 104,8 90,5 74,7 139,7 4 19,0 3.600
3 " 190,5 23,8 127,0 107,9 90,7 152,4 4 19,0 4.100
3 1/2 " 215,9 23,8 139,7 122,2 103,4 177,8 số 8 19,0 5.200
4" 228,6 23,8 157,2 134,9 116,1 190,5 số 8 19,0 5.600
5 " 254,0 23,8 185,7 163,6 143,8 215,9 số 8 22,2 6.300
6 " 279,4 25,4 215,9 192,1 170,7 241,3 số 8 22,2 7.500
số 8" 342,9 28,6 269,9 246,1 221,5 298,4 số 8 22,2 12.600
10 " 406,4 30,2 323,8 304,8 276,3 361,9 12 25,4 18.500
12 " 482,6 31,7 381,0 365,1 327,1 431,8 12 25,5 28.000
14 " 533,4 34,9 412,7 400,0 359,1 476,2 12 28,6 36.000
16 " 596,9 36,5 469,9 457,2 410,5 539,7 16 28,6 46.000
18 " 635,0 39,7 533,4 504,8 461,8 577,8 16 31,7 50.000
20 " 698,5 42,9 584,2 558,8 513,1 635,0 20 31,7 64.000
22 " 749,3 46,0 641,2 609,6 564,4 692,1 20 34,9 72.000
24 " 812,8 47,6 692,1 663,6 615,9 749,3 20 34,9 89.000
CHÚ THÍCH:
1. Mặt bích loại 150 trừ Lap khớp sẽ được trang bị mặt nâng 0,06 (1.6mm), được bao gồm trong 'Độ dày' (C) và 'Độ dài qua Hub' (Y1), (Y3).
2. Đối với mặt bích trượt, có ren, hàn ổ cắm và mặt bích chung, các trục có thể được định hình theo chiều dọc từ cơ sở đến đỉnh hoặc giảm dần trong giới hạn 7 độ.
3. Mặt bích mù có thể được chế tạo với cùng một hub như được sử dụng cho Mặt bích trượt hoặc không có hub.
4. Bề mặt đệm và mặt sau (bề mặt chịu lực để bắt vít) được làm song song trong vòng 1 độ. Để thực hiện song song, việc đối mặt với điểm được thực hiện theo MSS SP-9, mà không làm giảm độ dày (C).
5. Độ sâu của ổ cắm (D) được bao phủ bởi ANSI B 16.5 chỉ với các kích cỡ cho đến 3 inch, trên 3 inch là tùy chọn của nhà sản xuất.
ANSI, ASME, ASA, B16.5 300lb / sq.in. Mặt bích RF
ø D b g m J k Lỗ tôi Kilôgam.
1/2 " 95,6 14,3 34,9 38,1 22,3 66,7 4 15,9 0,700
3/4 " 117,5 15,9 42,9 47,6 27,7 82,5 4 19,0 1.100
1 " 123,8 17,5 50,8 54,0 34,5 88,9 4 19,0 1.400
1 1/4 " 133,3 19,0 63,5 63,5 43,2 98,4 4 19,0 1.800
1 1/2 " 155,6 20,6 73,0 69,8 49,5 114,3 4 22,2 2.600
2 " 165,1 22,2 92,1 84,1 62,0 127,0 số 8 19,0 3.400
2 1/2 " 190,5 25,4 104,8 100,0 74,7 149,2 số 8 22,2 4.400
3 " 209,5 28,6 127,0 117,5 90,7 168,3 số 8 22,2 6.100
3 1/2 " 228,6 30,2 139,7 133,3 103,4 184,1 số 8 22,2 7.500
4" 254,0 31,7 157,2 146,0 116,1 200,0 số 8 22,2 10.100
5 " 279,4 34,9 185,7 177,8 143,8 234,9 số 8 22,2 12.500
6 " 317,5 36,5 215,9 206,4 170,7 269,9 12 22,2 14.100
số 8" 381,0 41,3 269,9 260,3 221,5 330,2 12 25,4 24.800
10 " 444,5 47,6 323,8 320,7 276,3 387,3 16 28,6 37.100
12 " 520,7 50,8 381,0 374,6 327,1 450,8 16 31,7 50.000
14 " 584,2 54,0 412,7 425,4 359,1 514,3 20 31,7 70.000
16 " 647,7 57,1 469,9 482,6 410,5 571,5 20 34,9 90.000
18 " 711,2 60,3 533,4 533,4 461,8 628,6 24 34,9 112.000
20 " 774,7 63,5 584,2 584,2 513,1 685,8 24 34,9 133.000
22 " 838,2 66,7 641,2 641,2 564,4 742,9 24 41,3 197.000
24 " 914,4 69,8 692,1 701,7 615,9 812,8 24 41,3 208.000
CHÚ THÍCH:
1. Mặt bích loại 300 trừ Lap khớp sẽ được trang bị mặt nâng 0,06 (1.6mm), được bao gồm trong 'Độ dày' (C) và 'Độ dài qua Hub' (Y1), (Y3).
2. Đối với mặt bích trượt, có ren, hàn ổ cắm và mặt bích chung, các trục có thể được định hình theo chiều dọc từ cơ sở đến đỉnh hoặc giảm dần trong giới hạn 7 độ.
3. Mặt bích mù có thể được chế tạo với cùng một hub như được sử dụng cho Mặt bích trượt hoặc không có hub.
4. Bề mặt đệm và mặt sau (bề mặt chịu lực để bắt vít) được làm song song trong vòng 1 độ. Để thực hiện song song, việc đối mặt với điểm được thực hiện theo MSS SP-9, mà không làm giảm độ dày (C).
5. Độ sâu của ổ cắm (D) được bao phủ bởi ANSI B 16.5 chỉ với các kích cỡ cho đến 3 inch, trên 3 inch là tùy chọn của nhà sản xuất.
ANSI, ASME, ASA, B16.5 600lb / sq.in. Mặt bích RF
ø D b g m J k Lỗ tôi Kilôgam.
1/2 " 95,2 14,3 34,9 38,1 22,3 66,7 4 15,9 0,800
3/4 " 117,5 15,9 42,9 47,6 27,7 82,5 4 19,0 1.400
1 " 123,8 17,5 50,8 54,0 34,5 88,9 4 19,0 1.600
1 1/4 " 133,3 20,6 63,5 63,5 43,2 98,4 4 19,0 2.100
1 1/2 " 155,6 22,2 73,0 69,8 49,5 114,3 4 22,2 3.100
2 " 165,1 25,4 92,1 84,1 62,0 127,0 số 8 19,0 3.700
2 1/2 " 190,5 28,6 104,8 100,0 74,7 149,2 số 8 22,2 5.400
3 " 209,5 31,7 127,0 117,5 90,7 168,3 số 8 22,2 7.300
3 1/2 " 228,6 34,9 139,7 133,3 103,4 184,1 số 8 25,4 8,900
4" 273,0 38,1 157,2 152,4 116,1 215,9 số 8 25,4 11.800
5 " 330,2 44,4 185,7 188,9 143,8 266,7 số 8 28,6 24.500
6 " 355,6 47,6 215,9 222,2 170,7 292,1 12 28,6 29.500
số 8" 419,1 55,6 269,9 273,0 221,5 349,2 12 31,7 43.000
10 " 508,0 63,5 323,8 342,8 276,3 431,8 16 34,9 70.000
12 " 558,8 66,7 381,0 400,0 327,1 488,9 20 34,9 86.000
14 " 603,2 69,8 412,7 431,8 359,1 527,0 20 38,1 100.000
16 " 685,8 76,2 469,9 495,3 410,5 603,2 20 41,3 142.000
18 " 742,9 82,5 533,4 546,1 461,8 654,0 20 44,4 175.000
20 " 812,8 88,9 584,2 609,6 513,1 723,9 24 44,4 232.000
22 " 869,9 95,2 641,2 666,7 564,4 777,9 24 47,6 292.000
24 " 939,8 101,6 692,1 717,5 615,9 838,2 24 50,8 330.000
CHÚ THÍCH:
1. Mặt bích loại 600 trừ Lap khớp sẽ được trang bị mặt nâng 0,25 (6,35mm), không được bao gồm trong 'Độ dày' (C) và 'Độ dài qua Hub' (Y1), (Y3).
2. Đối với mặt bích trượt, có ren, hàn ổ cắm và mặt bích chung, các trục có thể được định hình theo chiều dọc từ cơ sở đến đỉnh hoặc giảm dần trong giới hạn 7 độ.
3. Mặt bích mù có thể được chế tạo với cùng một hub như được sử dụng cho Mặt bích trượt hoặc không có hub.
4. Bề mặt đệm và mặt sau (bề mặt chịu lực để bắt vít) được làm song song trong vòng 1 độ. Để thực hiện song song, việc đối mặt với điểm được thực hiện theo MSS SP-9, mà không làm giảm độ dày (C).
5. Kích thước của các kích thước 1/2 đến 3 1/2 tương tự như đối với Mặt bích Class 400.
6. Độ sâu của ổ cắm (D) được bao phủ bởi ANSI B 16.5 chỉ với các kích cỡ cho đến 3 inch, trên 3 inch là tùy chọn của nhà sản xuất.
Năng lực sản xuất & chi tiết mua hàng
1. Kích thước mặt bích cung cấp DN15 - DN2000 (1/2 "- 80"), Mặt bích giả mạo.
2. Chất liệu thép carbon: ASTM A105, A181, A350 LF1, A350LF2, A350LF3, A36, A234 WPB, Q235B, 20 #, 20Mn, v.v.
3. Chất liệu thép không gỉ: ASTM A182 F304, F304L, F316, F316L, F321, v.v.
4. Mặt bích Chống rỉ sét: Chống rỉ dầu, Sơn đen, Sơn sơn màu vàng, Mạ kẽm nhúng nóng, Mạ kẽm lạnh, v.v.
5. Sản lượng hàng tháng: 3000 tấn mỗi tháng.
6. Điều khoản giao hàng: CIF, CFR, FOB, EXW.
7. Điều khoản thanh toán: Chuyển khoản ngân hàng (T / T), L / C không thể hủy ngang tại thị trường, v.v.
số 8. Số lượng đặt hàng tối thiểu: 1Ton hoặc 100 chiếc.
9. Đảm bảo chất lượng: Giấy chứng nhận EN10204 3.1, Giấy chứng nhận nhà máy, Kiểm tra bên thứ ba, Dịch vụ thay thế miễn phí.
