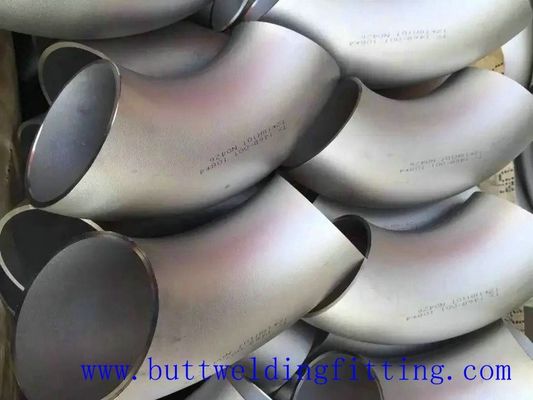

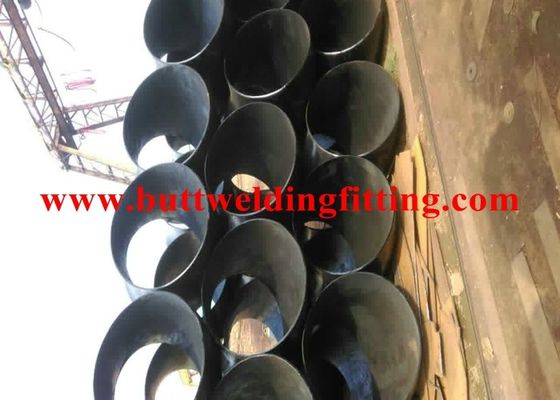

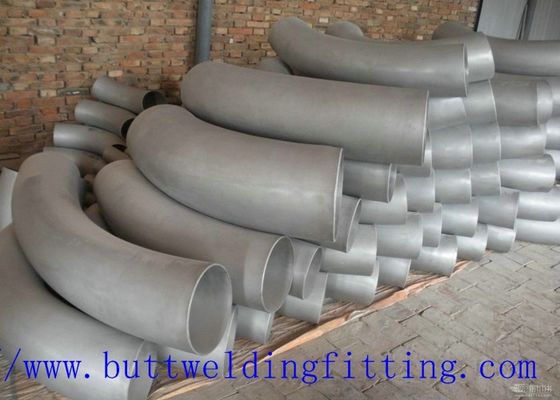

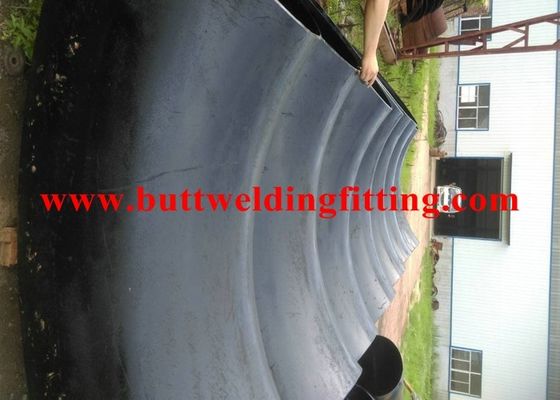

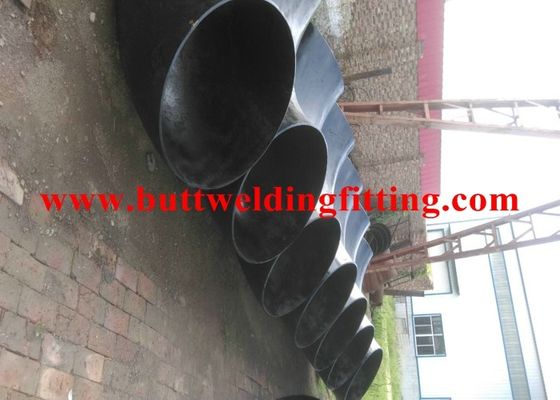

Thép không gỉ / Thép Carbon Đường kính lớn Khuỷu mông Hàn ASTM 304 316L

Nguồn gốc	Trung Quốc
Hàng hiệu	TOBO
Chứng nhận	SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
Số mô hình	ASTM 304 / 316L
Số lượng đặt hàng tối thiểu	1pc
Giá bán	Có thể đàm phán
chi tiết đóng gói	TRƯỜNG HỢP PLY-GOOD HOẶC PALLET
Thời gian giao hàng	ngày làm việc 15
Điều khoản thanh toán	T / T, D / P, D / A, Western Union
Khả năng cung cấp	9800000 CÁI mỗi tháng

Thông tin chi tiết sản phẩm

tên sản phẩm	Khuỷu tay bằng thép không gỉ	Kiểu	Khuỷu tay, Tê, Hộp giảm tốc, Nắp, Mặt bích, Ống
Ứng dụng	Công nghiệp	Công nghệ	Rèn
OD	60,30-610,00mm	Xử lý bề mặt	phun cát, lăn cát, phun cát
Bán kính	2D 3D 5D
Làm nổi bật	Thép không gỉ khuỷu tay 90 độ , khuỷu tay hàn mông

Để lại lời nhắn

Mô tả sản phẩm

Thép không gỉ 304 / 316L ống khuỷu 90Degree LR Gương đã hoàn thành

Khuỷu tay đường kính lớn hơn là các mảnh kết nối cong nối các ống dài, thường ở góc 90 ° hoặc 45 °, cho phép tránh các vật cản trong các ứng dụng hệ thống ống nước, thông gió, hàn và ô tô.

Kích thước:
5 "-62" Inch, DN15-DN1480
Độ dày của tường: Sch5-Sch160 XXS

Vật chất:
Thép carbon: ASTM A234 WPB, WPC, ASTM A420 WPL1, WPL3, WPL6, WPHY42, 46, 52, 56, 60, 65, 70
Thép hợp kim: ASTM A234 WP1, WP12, WP11, WP22, WP5, WP7, WP8, WP91 API5L X42 X52 X56 X60 X65 X70 X80
Thép không gỉ: ASME A403 WP304, 304L, 316, 316L, 310
Tiêu chuẩn: ANSI, DIN, JIS, GB, ASTM, JB, SH, YB, SY, HG, API ASME

Sử dụng:
Dầu khí, hóa chất, điện, khí đốt, luyện kim.

Khuỷu tay ống của chúng tôi được sử dụng rộng rãi trong nhiều ngành công nghiệp, như sản xuất điện, dầu khí, khí đốt tự nhiên, hóa chất, đóng tàu, sưởi ấm, làm giấy, luyện kim, v.v.

Hay nói, là một tài tài của, qua, qua, qua một khác, qua giữ, qua một tài khác

Khuỷu tay bán kính dài 45 độ

Sunny Steel là Nhà sản xuất, Xuất khẩu và Nhà cung cấp Khuỷu tay Bán kính dài 45 độ. Khuỷu tay bán kính dài 45 độ được sản xuất bằng nguyên liệu cao cấp. Hàn mông 45 độ LOng Radius Elbow được sử dụng để kết nối các đường ống có đường kính khác nhau và tìm thấy các ứng dụng rộng rãi trong các hóa chất, ngành công nghiệp xây dựng, giấy, xi măng và các nhà xây dựng tàu.

Chúng tôi đã áp dụng các thiết bị sản xuất tiên tiến để tạo ra khuỷu tay 45 độ Long Radius (1D D711.2 D1219.2), không chỉ cải thiện chất lượng sản phẩm mà còn tiết kiệm nguyên liệu.

Khuỷu tay bán kính dài 45 độ Kích thước:
Khuỷu tay liền mạch: 1/2 "24" DN15 DN600
Khuỷu tay hàn: 6 "72" DN150 DN1800

Độ dày của tường :
sch10, sch20, sch30, std, giản
Độ dày tường tối đa: 200mm

Nguyên vật liệu
Thép carbon: ASTM / ASME A234 WPB-WPC
Thép hợp kim: ASTM / ASME A234 WP 1-WP 12-WP 11-WP 22-WP 5-WP 91-WP 911
Thép không gỉ: ASTM / ASME A403 WP 304-304L-304H-304LN-304N
ASTM / ASME A403 WP 316-316L-316H-316LN-316N-316Ti
ASTM / ASME A403 WP 321-321H ASTM / ASME A403 WP 347-347H
Thép nhiệt độ thấp: ASTM / ASME A402 WPL 3-WPL 6
Thép hiệu suất cao: ASTM / ASME A860 WPHY 42-46-52-60-65-70

Tiêu chuẩn
GB / T12459-2005 GB / T13401-2005 GB / T10752-2005 SH / T3408-1996 SH / T3409-1996
SY / T0609-2006 SY / T0518-2002 SY / T0510-1998
DL / T695-1999 GD2000 GD87-1101
HG / T21635-1987 HG / T21631-1990
ASME B16.9-2007 ASME B16.25-2007
MSS SP 75-2008 MSS SP 43-2008
CSA Z245.11-05-2005
EN10253-1-1999 EN10253-2-2007 EN10253-3-2008 EN10253-4-2008
DIN2605-1-1992 DIN2605-2-1995
BS1640-1-1962 BS1640-2-1962 BS1640-3-1968 BS1640-4-1968 BS1965-1-1963
GOST17375-2001
AFNOR NF A 49-289-1990 AFNOR NF 49-170-1-1999 1981 ISO5251-1981
JIS B2311-2009 JIS B2312-2009 JIS B2313-2009

QuY trình công nghiệp
Uốn, ép, ép, rèn, gia công và nhiều hơn nữa

Các ngành công nghiệp phục vụ
Khuỷu tay ống của chúng tôi được sử dụng rộng rãi trong nhiều ngành công nghiệp, như sản xuất điện, dầu khí, khí đốt tự nhiên, hóa chất, đóng tàu, sưởi ấm, làm giấy, luyện kim, v.v.

ASME B16.9 Hàn mông Kích thước khuỷu tay bán kính dài 45 độ

ASME B16.9 Hàn mông 45 độ Kích thước khuỷu tay ngắn Bán kính

NPS	OD D	90 độ Bán kính dài Trung tâm Một	45 độ Bán kính dài Trung tâm B	90 độ 3D Trung tâm Một	45 độ 3D Trung tâm B
1/2	21.3	38	16	-	-
3/4	26,7	38	19	57	24
1	33,4	38	22	76	31
1¼	42.2	48	25	95	39
1½	48.3	57	29	114	47
2	60.3	76	35	152	63
2½	73	95	44	190	79
3	88,9	114	51	229	95
3½	101,6	133	57	267	111
4	114.3	152	64	304	127
5	141.3	190	79	381	157
6	168.3	229	95	457	189
số 8	219.1	304	127	610	252
10	273	381	159	762	316
12	323,8	457	190	914	378
14	355,6	533	222	1067	441
16	406,4	610	254	1219	505
18	457	686	286	1372	568
20	508	762	318	1524	632
22	559	838	343	1676	694
24	610	914	381	1829	757
26	660	991	406	1981	821
28	711	1067	438	2134	883
30	762	1143	470	2286	964
32	813	1219	502	2438	1010
34	864	1295	533	2591	1073
36	914	1372	567	2743	1135
38	965	1448	600	2896	1200
40	1016	1524	632	3048	1264
42	1067	1600	660	3200	1326
44	1118	1676	695	3353	1389
46	1168	1753	727	3505	1453
48	1219	1829	759	3658	1516

ASME B16.9 45 ° Bán kính kích thước khuỷu tay dài

NHIỆM VỤ ĐỘC QUYỀN - ELBOWS
Đối với tất cả các phụ kiện				Khuỷu tay 90/45 độ	Trả về 180 °
Kích thước ống danh nghĩa (NPS)	Bên ngoài tại góc xiên	Bên trong ở cuối	Độ dày của tường t / t1	Trung tâm để kết thúc Dim. ABCM	Trung tâm đến Trung tâm Dim. Ôi	Quay lại khuôn mặt Dim. K	Căn chỉnh kết thúc Bạn
1/2 a 2 1/2	1	0,8	không phải	2	7	7	1
3 a 3 1/2	1	1,6	ít hơn	2	7	7	1
4	+2 -1	1,6	hơn	2	7	7	1
5 a 6	+3 -1	1,6	87,50%	2	7	7	1
số 8	2	1,6	danh nghĩa	2	7	7	1
10	+4 -3	3,2	nhột	2	7	7	2
12 a 18	+4 -3	3,2		3	10	7	2
20 a 24	+6 -5	4,8		3	10	7	2
26 một 30	7 -5	4,8		3	.....	.....	.....
32 a 48	7 -5	4,8		5	.....	.....	.....

Dung sai góc
ND	Tối đa góc tắt	Tối đa tắt máy bay
ND	Q	P
1/2 một 4	1	2
5 a 8	2	4
10 a 12	3	5
14 a 16	3	7
18 a 24	4	10
26 một 30	5	10
32 a 42	5	13
44 a 48	5	20
