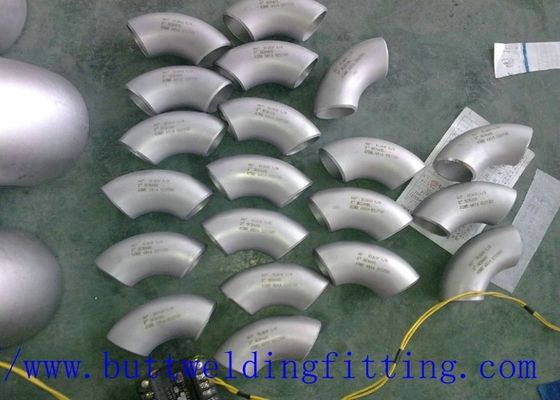

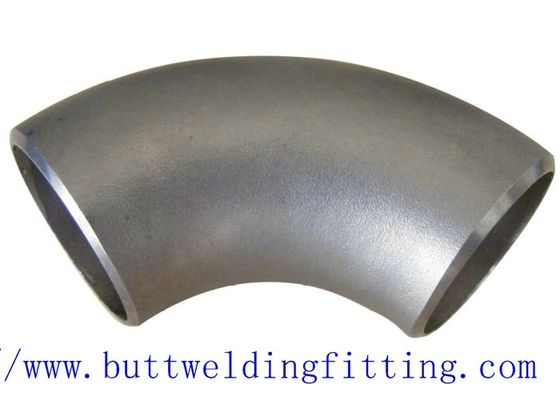

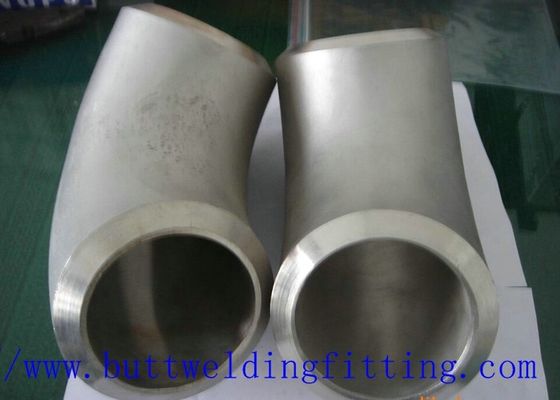

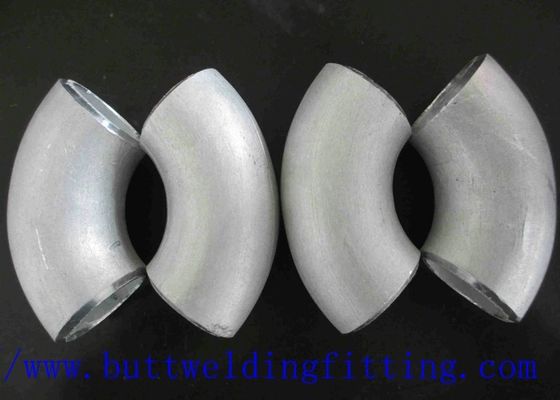

Thép không gỉ rèn 90 độ Khuỷu tay Gương Gương Hoàn thành OD 60.30 - 610.00mm

Forged Stainless Steel 90 Degree Elbow LR Mirror Finished OD 60.30 - 610.00mm

Thông tin cơ bản

Nguồn gốc:	Trung Quốc
Hàng hiệu:	TOBO
Chứng nhận:	SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
Số mô hình:	ASTM 304 / 316L

Số lượng đặt hàng tối thiểu:	1pc
Giá bán:	Có thể đàm phán
chi tiết đóng gói:	TRƯỜNG HỢP PLY-GOOD HOẶC PALLET
Thời gian giao hàng:	ngày làm việc 15
Điều khoản thanh toán:	T / T, D / P, D / A, Western Union
Khả năng cung cấp:	9800000 CÁI mỗi tháng

Giá tốt nhất Liên hệ với bây giờ

Tên sản phẩm:	Khuỷu tay bằng thép không gỉ	Tiêu chuẩn:	ANSI / ASME, EN, DIN, JIS, GOST, v.v.
Thể loại:	Khuỷu tay, Tê, Hộp giảm tốc, Nắp, Mặt bích, Ống	Công nghệ:	Rèn
OD::	60,30-610,00mm	Xử lý bề mặt::	phun cát, lăn cát, phun cát
Phương pháp làm::	đẩy nóng
Làm nổi bật:	Thép không gỉ khuỷu tay 90 độ , khuỷu tay hàn mông

Thép không gỉ 304 / 316L cút ống 90Degree LR Gương đã hoàn thành

Các cút nối ống không gỉ là các đoạn nối cong nối với chiều dài thẳng của ống, thường ở góc 90 ° hoặc 45 °, cho phép tránh được các vật cản trong các ứng dụng ống nước, thông gió, hàn và ô tô.


45 độ	90 độ	180 độ

Chúng tôi đã áp dụng thiết bị sản xuất tiên tiến để chế tạo khuỷu tay bán kính ngắn (1D D711.2 ～ D1219.2), không chỉ có thể cải thiện chất lượng sản phẩm mà còn tiết kiệm nguyên liệu.

Dày VS mỏng

so sánh độ dày của khuỷu tay không gỉ rèn 8 thước đo của chúng tôi so với vật liệu ống xả trung bình- 16 ống 304

Khuỷu tay bên trong hàn

ống tiết diện đã được tẩy để hiển thị chính xác bề mặt bên trong của mối hàn và không có khả năng bị nứt

Kích cỡ:
Khuỷu tay liền mạch: 1/2 "～ 24" DN15 ～ DN600
Cút hàn: 6 "～ 72" DN150 ～ DN1800
Độ dày của tường :
sch10, sch20, sch30, std, sch40, sch60, xs, sch80, sch100, sch120, sch140, sch160, xxs, sch5s, sch20s, sch40s, sch80s
Độ dày tường tối đa: 200mm
Vật liệu
SS304, SS316L
Kết thúc:
làm sạch axit, đánh bóng đường, đánh bóng gương, thổi cát.
Tiêu chuẩn
GB / T12459-2005 GB / T13401-2005 GB / T10752-2005 SH / T3408-1996 SH / T3409-1996
SY / T0609-2006 SY / T0518-2002 SY / T0510-1998
DL / T695-1999 GD2000 GD87-1101
HG / T21635-1987 HG / T21631-1990
ASME B16.9-2007 ASME B16.25-2007
MSS SP 75-2008 MSS SP 43-2008
CSA Z245.11-05-2005
EN10253-1-1999 EN10253-2-2007 EN10253-3-2008 EN10253-4-2008
DIN2605-1-1992 DIN2605-2-1995
BS1640-1-1962 BS1640-2-1962 BS1640-3-1968 BS1640-4-1968 BS1965-1-1963
GOST17375-2001
AFNOR NF A 49-289-1990 AFNOR NF A 49-170-1-1999 AFNOR NF A 49-170-2-2009 AFNOR NF A 49-170-3-2009 AFNOR NF A 49-170-4-2009 ISO3419- 1981 ISO5251-1981
JIS B2311-2009 JIS B2312-2009 JIS B2313-2009
Quy trình công nghiệp
Uốn, ép, ép, rèn, gia công và hơn thế nữa
Các ngành đã phục vụ
Các cút ống của chúng tôi được sử dụng rộng rãi trong nhiều ngành công nghiệp, chẳng hạn như sản xuất điện, dầu khí, khí đốt tự nhiên, hóa chất, đóng tàu, sưởi ấm, sản xuất giấy, luyện kim, v.v.

ASME B16.9 Mông mối hàn bán kính dài 45 độ Kích thước khuỷu tay

ASME B16.9 Butt weld 45 degree Short Radius Elbow Dimensions

NPS	OD D	90 độ Bán kính dài Center-to-End MỘT	45 độ Bán kính dài Center-to-End B	90 độ 3D Center-to-End MỘT	45 độ 3D Center-to-End B
1/2	21.3	38	16	-	-
3/4	26,7	38	19	57	24
1	33.4	38	22	76	31
1¼	42,2	48	25	95	39
1½	48.3	57	29	114	47
2	60.3	76	35	152	63
2½	73	95	44	190	79
3	88,9	114	51	229	95
3½	101,6	133	57	267	111
4	114,3	152	64	305	127
5	141.3	190	79	381	157
6	168,3	229	95	457	189
số 8	219,1	305	127	610	252
10	273	381	159	762	316
12	323,8	457	190	914	378
14	355,6	533	222	1067	441
16	406.4	610	254	1219	505
18	457	686	286	1372	568
20	508	762	318	1524	632
22	559	838	343	1676	694
24	610	914	381	1829	757
26	660	991	406	1981	821
28	711	1067	438	2134	883
30	762	1143	470	2286	964
32	813	1219	502	2438	1010
34	864	1295	533	2591	1073
36	914	1372	565	2743	1135
38	965	1448	600	2896	1200
40	1016	1524	632	3048	1264
42	1067	1600	660	3200	1326
44	1118	1676	695	3353	1389
46	1168	1753	727	3505	1453
48	1219	1829	759	3658	1516

ASME B16.9 Bán kính dài 45 ° Dung sai kích thước khuỷu tay

CÁC LOẠI TOLERANCIONAL - ELBOWS
Đối với tất cả các phụ kiện				Khuỷu tay 90/45 độ	180 ° Trả lại
Kích thước đường ống danh nghĩa (NPS)	Bên ngoài Ø ở Bevel	Bên trong Ø ở cuối	Độ dày của tường t / t1	Trung tâm đến cuối Dim.ABCM	Trung tâm đến Trung tâm Dim. O	Quay lại Face Dim. K	Căn chỉnh các Kết thúc U
1/2 trên 2 1/2	1	0,8	Không	2	7	7	1
3 ăn 3 1/2	1	1,6	ít hơn	2	7	7	1
4	+2 -1	1,6	hơn	2	7	7	1
5 một 6	+3 -1	1,6	87,50%	2	7	7	1
số 8	2	1,6	của danh nghĩa	2	7	7	1
10	+4 -3	3,2	sự nhột nhạt	2	7	7	2
12 a 18	+4 -3	3,2		3	10	7	2
20 a 24	+6 -5	4,8		3	10	7	2
26 một 30	+7 -5	4,8		3	.....	.....	.....
32 a 48	+7 -5	4,8		5	.....	.....	.....

Dung sai góc
ND	Góc tắt tối đa	Máy bay tắt tối đa
ND	Q	P
1/2 trên 4	1	2
5 một 8	2	4
10 a 12	3	5
14 a 16	3	7
18 a 24	4	10
26 một 30	5	10
32 a 42	5	13
44 a 48	5	20
