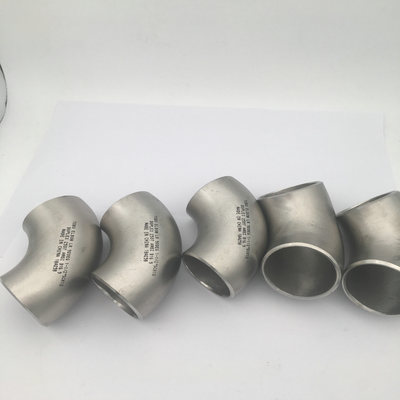

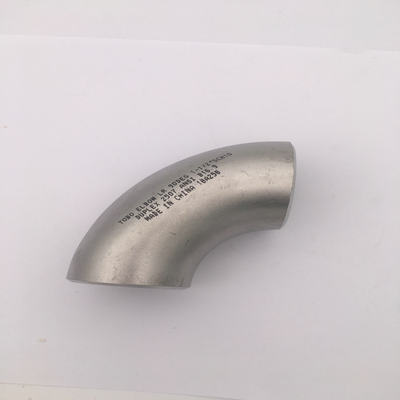

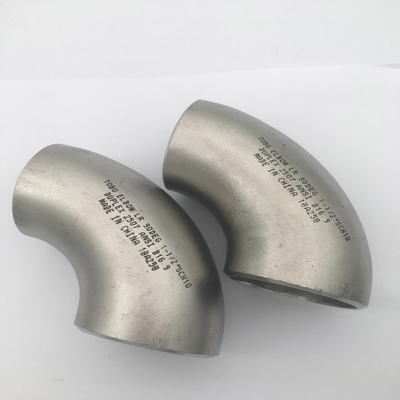

Cút hàn siêu duplex 90 độ LR 2507 UNS S32750 1-1/2" SCH10 ANSI B16.9

Butt Welding LR 90D Elbow Super Duplex 2507 UNS S32750 1-1/2 "SCH10 ANSI B16.9

1Mô tả sản phẩm

Sản phẩm này là một 90 độ Long Radius (LR) bông tay đùi hàn được sản xuất từSuper Duplex 2507 (UNS S32750 / F53)thép không gỉ theoASTM A815vàASME B16.9tiêu chuẩnSuper Duplex 2507 là thép không gỉ képlex hợp kim cao với cấu trúc vi mô hai pha khoảng 50% ferrite và 50% austenite, đặc trưng bởi mộtGiá trị PREN vượt quá 40Thiết kế LR có bán kính cong bằng với1.5 lần đường kính ống (R = 1.5D), đảm bảo lưu lượng chất lỏng trơn tru với giảm áp suất tối thiểuThiết bị gắn SCH10 1-1 / 2 "được thiết kế cho kết nối hàn đệm vĩnh viễn trong các hệ thống đường ống công nghiệp đòi hỏi sức mạnh và khả năng chống ăn mòn đặc biệt.

2Các thông số sản phẩm chính

3Ứng dụng / Sử dụng

Đây là 90 ° LR khuỷu tay là lý tưởng cho môi trường cực kỳ hung hăng và căng thẳng cao:

• Dầu & khí: Các nền tảng ngoài khơi, hệ thống ống dẫn dưới biển, kết nối đầu giếng, đường phun nước biển, dịch vụ khí chua (đối với NACE MR0175)

• Xử lý hóa học: axit chứa clorua, bộ trao đổi nhiệt, dây chuyền quá trình áp suất cao

• Biển và khử muối: ống dẫn nước biển, hệ thống đảo chiều, xử lý nước muối

• Sản xuất điện: Hệ thống nước làm mát, đường ống máy ngưng tụ

• Bột giấy: Dây tẩy trắng, máy tiêu hóa

4Ưu điểm

• Sức mạnh vượt trội: Sức mạnh năng suất (550-800 MPa) là khoảng2.5 đến 3 lần so với 316L, cho phép tường mỏng hơn và hệ thống đường ống nhẹ hơn

• Chống ăn mòn đặc biệt: PREN ≥ 40 cung cấp sức đề kháng vượt trội đối với hố, ăn mòn vết nứt và nứt ăn mòn do căng thẳng clo (SCC)

• Hơn 2205: vượt trội hơn tiêu chuẩn duplex 2205 trong cả khả năng chống ăn mòn và độ bền cơ khí

• Thiết kế bán kính dài: R = 1.5D giảm thiểu giảm áp suất, nhiễu loạn và xói mòn

• Phạm vi nhiệt độ rộng: Giữ các tính chất từ -50 °C đến 300 °C

5. Chức năng

90 ° LR khuỷu tay thay đổi hướng lưu lượng chất lỏng trong một hệ thống đường ống bằng 90 độ với sự mất áp suất tối thiểuThiết kế bán kính dài (R = 1.5D) làm giảm sức đề kháng dòng chảy, nhiễu loạn và xói mòn, làm cho nó phù hợp với các ứng dụng môi trường ăn mòn và tốc độ cao.Các kết nối đít-đào cung cấp một vĩnh viễn, khớp chống rò rỉ với độ toàn vẹn cấu trúc cao cho môi trường dịch vụ quan trọng.

6. Hướng dẫn cài đặt

1. Kiểm tra giải nén: Kiểm tra thiệt hại vận chuyển; xác minh đánh dấu, kích thước và chứng nhận vật liệu theo ASME B16.9

2. Chuẩn bị bề mặt: Làm sạch đường hàn và khu vực lân cận bằng các công cụ thép không gỉ chuyên dụng; loại bỏ tất cả dầu, mỡ và chất gây ô nhiễm

3. Sự liên kết: Chọn chính xác khuỷu tay với các đường ống kết nối, đảm bảo phù hợp

4. Ống hàn: Áp dụng các hàn chốt tối thiểu để giữ bộ phận ở vị trí; làm sạch kỹ lưỡng trước khi hàn cuối cùng

5. Phối hàn: Thực hiện hàn đít theo WPS được phê duyệt với các thợ hàn được chứng nhận. Đối với Super Duplex 2507, kiểm soát nhiệt nhập nghiêm ngặt là điều cần thiết. Sử dụng GTAW hoặc SMAW với kim loại lấp phù hợpER2594. Nhiệt lượng phải được duy trì trong00,5 đến 1,5 kJ/mm. Nhiệt độ giữa phải được duy trì≤ 100°C đến 150°Cđể ngăn ngừa sự hình thành giai đoạn có hại. Chất nóng trước thường không cần thiết

6. Điều trị sau hàn:Cần sưởi dung dịch ở nhiệt độ 1020-1120 °C tiếp theo là làm nguội bằng nướcđể khôi phục cấu trúc duplex và chống ăn mòn

7. Kiểm tra: Thực hiện NDT (PT / MT, UT) theo yêu cầu của dự án.

7Các biện pháp phòng ngừa

• Giới hạn nhiệt độ: Không được khuyến cáo sử dụng ở trên300°C; tiếp xúc lâu dài trên 316 °C có thể gây ra sự mỏng manh

• Cân bằng Ferrite: Đảm bảo hàm lượng ferrite vẫn ở40-60%. xử lý nhiệt không đúng là nguyên nhân phổ biến nhất của tỷ lệ ferrite ngoài đặc điểm kỹ thuật

• Độ nhạy giữa các pha kim loại: hàn siêu duplex nhạy cảm với sự hình thành giai đoạn sigma và chi; kiểm soát nhiệt vào chặt chẽ là bắt buộc

• Sự sạch sẽ: Cần mức độ sạch cao hơn so với sản xuất thép cacbon; sử dụng các công cụ chuyên dụng để ngăn ngừa ô nhiễm

• Kiểm tra ăn mòn: Kiểm tra phương pháp ASTM A923 C là tiêu chuẩn để xác minh khả năng chống ăn mòn

• Tuân thủ NACE: Đối với dịch vụ khí axit, xác nhận tuân thủ các yêu cầu của NACE MR0175

8. Vận chuyển & giao hàng

• Thời gian giao hàng tiêu chuẩn thường là7~30 ngày, tùy thuộc vào số lượng đặt hàng và thông số kỹ thuật có sẵn

9Các điều khoản thanh toán

• Các phương thức thanh toán quốc tế phổ biến bao gồm:T/T (Bằng điện tín)vàL/C khi nhìn thấy (Letter of Credit)

10Bao bì

Các sản phẩm được đóng gói an toànvỏ gỗ dánhoặcthùng gỗvới đệm bên trong để đảm bảo vận chuyển an toàn và ngăn ngừa thiệt hại trong quá trình vận chuyển.
