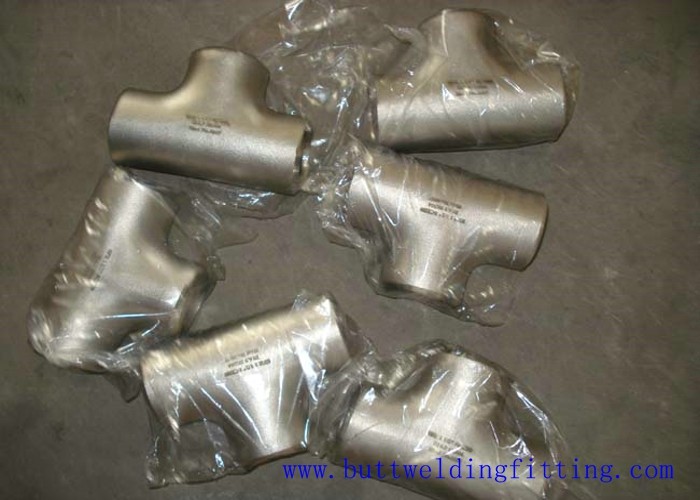

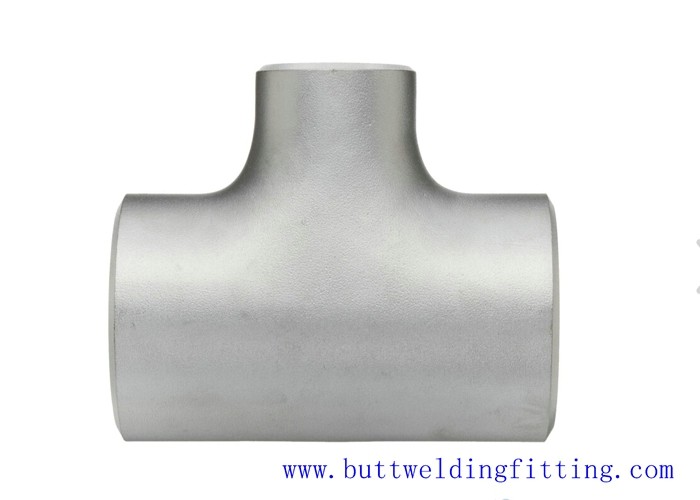

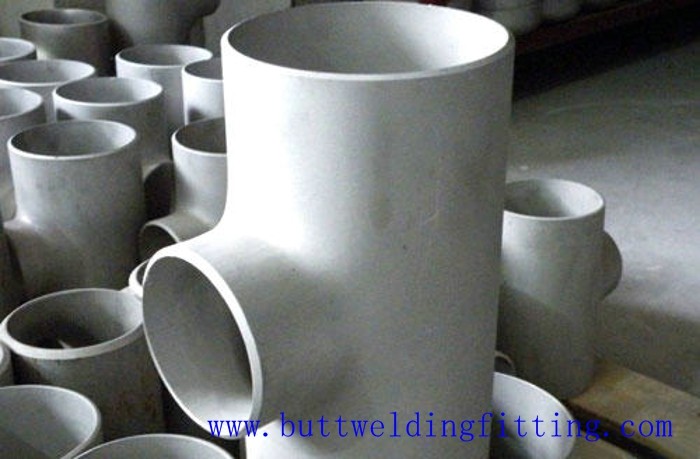

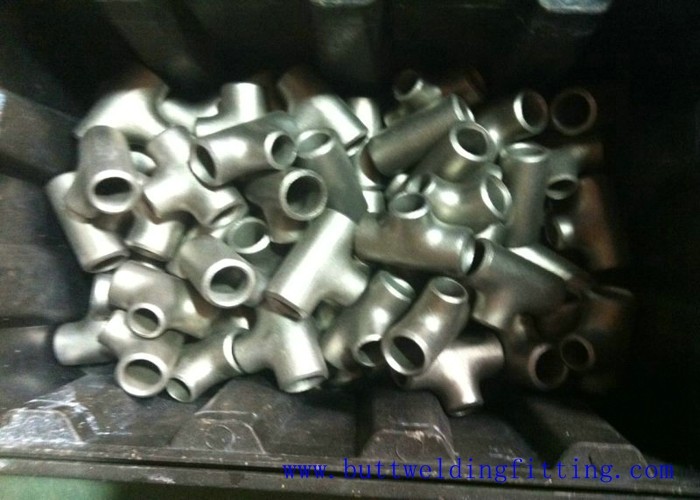

Chuẩn bị đường kính lớn DN1200 thép không gỉ giảm mông hàn Tee ASTM A815 S31803
| Nguồn gốc | Chiết Giang, Trung Quốc |
|---|---|
| Hàng hiệu | WNRLN |
| Chứng nhận | ISO 9001:2015, PED 2014/68/EU, NORSOK M-650 Qualified |
| Số mô hình | LD1200-DSS-TEE |
| Số lượng đặt hàng tối thiểu | 1 mảnh (đường kính lớn tùy chỉnh) |
| Giá bán | USD 500-5000+ / Piece |
| chi tiết đóng gói | Thùng khung thép tùy chỉnh có giằng bên trong cho các phụ kiện đường kính lớn, bảo vệ đi biển |
| Thời gian giao hàng | 25-45 ngày làm việc để chế tạo đường kính lớn tùy chỉnh |
| Điều khoản thanh toán | T/T, L/C |
| Khả năng cung cấp | 500 miếng mỗi tháng |
Thông tin chi tiết sản phẩm
| Tên sản phẩm | Tee giảm thép không gỉ song công DN1200 có đường kính lớn | Lớp vật liệu | ASTM A815 Duplex UNS S31803 / 1.4462 (2205) |
|---|---|---|---|
| Đường kính tối đa | DN1200 (48") | Sức mạnh năng suất | ≥450 MPa (2× WP316L) |
| PREN (Chống ăn mòn) | 34-35 | Ứng dụng | Khử muối, phun nước ngoài khơi, nhà máy hóa chất, bột giấy và giấy |
| Làm nổi bật | Tee giảm đường kính lớn,Ống nối ống DN1200 tùy chỉnh,Tee hàn song công S31803 |
||
Mô tả sản phẩm
Tê giảm hàn đối đầu thép không gỉ đường kính lớn tùy chỉnh DN1200 ASTM A815 S31803
Tổng quan sản phẩm
Tê giảm hàn đối đầu thép không gỉ đường kính lớn tùy chỉnh DN1200 là một phụ kiện đường ống cỡ lớn chuyên dụng được sản xuất từ thép không gỉ ASTM A815 Duplex UNS S31803 (2205). Tê giảm được thiết kế tùy chỉnh này với đường kính danh nghĩa lên đến DN1200 kết hợp độ bền cao của cấu trúc vi mô duplex (khoảng 50% Austenit, 50% Ferrit) với khả năng chống ăn mòn tuyệt vời (PREN 34-35), mang lại độ bền chảy xấp xỉ gấp đôi so với các mác Austenit tiêu chuẩn như WP304L và WP316L.Độ bền cao hơn cho phép thiết kế thành mỏng hơn với cùng một định mức áp suất, giảm trọng lượng và chi phí vật liệu trong các ứng dụng đường kính lớn. Mỗi tê giảm hàn đối đầu thép không gỉ đường kính lớn tùy chỉnh được thiết kế theo yêu cầu kích thước cụ thể của dự án, bao gồm tỷ lệ giảm không tiêu chuẩn, kích thước tâm đến đầu tùy chỉnh và chuẩn bị đầu ống đặc biệt. Vật liệu duplex S31803 mang lại khả năng chống nứt ăn mòn do ứng suất clorua, ăn mòn rỗ và ăn mòn kẽ hở vượt trội, làm cho nó trở nên lý tưởng cho các hệ thống đường ống cỡ lớn trong môi trường dịch vụ khắc nghiệt.
Thông số kỹ thuật
Thông số
| Thông số kỹ thuật | Mác vật liệu |
|---|---|
| ASTM A815 Duplex UNS S31803 / 1.4462 / F51 / 2205 | Đường kính tối đa |
| Lên đến DN1200 (48") cho kết cấu hàn | Loại |
| Tê giảm (Có sẵn tỷ lệ giảm tùy chỉnh) | Độ dày thành ống |
| Độ dày tùy chỉnh theo tính toán thiết kế (thường là SCH10S - SCH40S cho đường kính lớn) | Cấu trúc vi mô |
| Hai pha ~50% Austenit + ~50% Ferrit | Độ bền chảy |
| ≥450 MPa (65 ksi) - Khoảng 2* WP304L/WP316L | PREN |
| 34-35 (Khả năng chống ăn mòn rỗ & ăn mòn kẽ hở tuyệt vời) | Tiêu chuẩn |
| ASME B16.9, ASTM A815, MSS SP-43, NORSOK M-650 | Quy trình sản xuất |
| Kết cấu hàn với 100% RT mối hàn dọc và mối hàn vòng | Kiểm tra |
| Kiểm tra thủy lực, 100% RT, PT, PMI, Đo hàm lượng Ferrit, Kiểm tra va đập | Ưu điểm chính & Lĩnh vực ứng dụng |
Thiết kế đường kính lớn tối ưu trọng lượng:
- Độ bền chảy cao của duplex S31803 cho phép thiết kế thành mỏng hơn cho các phụ kiện tê giảm hàn đối đầu thép không gỉ đường kính lớn tùy chỉnh DN1200, giảm trọng lượng lên đến 30-40% so với các phụ kiện WP316L có định mức áp suất tương đương, giúp giảm yêu cầu hỗ trợ kết cấu và chi phí lắp đặt.Khả năng chống nứt ăn mòn do ứng suất vượt trội:
- Cấu trúc vi mô duplex mang lại khả năng chống nứt ăn mòn do ứng suất clorua (SCC) đặc biệt, một chế độ hỏng hóc quan trọng đối với thép không gỉ Austenit tiêu chuẩn trong các đường ống xử lý đường kính lớn tiếp xúc với clorua trên 60°C.Nhà máy khử muối:
- Lý tưởng cho các đường ống hút nước biển và xả nước muối cỡ lớn, đường ống cấp màng RO và các kết nối bộ bay hơi MED trong cả hai cơ sở khử muối SWRO và nhiệt.Hệ thống bơm nước ngoài khơi:
- Tê giảm thép không gỉ duplex đường kính lớn được sử dụng cho các hệ thống bơm nước biển và tái bơm nước thải trên các giàn khoan ngoài khơi, nơi việc tiết kiệm trọng lượng và chống ăn mòn là rất quan trọng.Nhà máy hóa chất & Dầu khí:
- Phù hợp cho các đường ống xử lý đường kính lớn chứa hydrocacbon clo hóa, axit hữu cơ và dung dịch kiềm trong các nhà máy sản xuất hóa chất và tổ hợp hóa dầu.Ngành Giấy:
- Chống lại các dung dịch trắng, xanh và đen ăn mòn trong các hệ thống đường ống nhà máy bột giấy cỡ lớn bao gồm các đường ống xả nồi nấu và đường ống nhà máy tẩy trắng.Câu hỏi thường gặp
Hỏi: Ưu điểm của duplex S31803 so với WP316L đối với phụ kiện tê giảm thép không gỉ đường kính lớn là gì?
Đáp: Tê giảm hàn đối đầu thép không gỉ đường kính lớn tùy chỉnh DN1200 bằng duplex S31803 mang lại bốn ưu điểm chính so với WP316L cho các ứng dụng cỡ lớn. Thứ nhất, độ bền chảy ≥450 MPa xấp xỉ gấp đôi so với WP316L (≥170 MPa), cho phép thiết kế thành mỏng hơn giúp giảm đáng kể trọng lượng phụ kiện và chi phí vật liệu ở kích thước lớn. Thứ hai, PREN 34-35 so với 24-26 của WP316L mang lại khả năng chống ăn mòn rỗ và ăn mòn kẽ hở tốt hơn đáng kể. Thứ ba, duplex S31803 gần như miễn nhiễm với nứt ăn mòn do ứng suất clorua, một chế độ hỏng hóc quan trọng đối với WP316L trên 60°C trong môi trường clorua. Thứ tư, hệ số giãn nở nhiệt của duplex S31803 (~13*10⁻⁶/°C) gần với thép carbon (~11.7*10⁻⁶/°C) hơn WP316L (~16*10⁻⁶/°C), giảm ứng suất nhiệt tại các mối hàn kim loại khác nhau trong các hệ thống đường ống lai đường kính lớn.
Hỏi: Làm thế nào để sản xuất các phụ kiện tê đường kính lớn DN1200 tùy chỉnh và các biện pháp kiểm soát chất lượng nào được áp dụng?
Đáp: Tê giảm hàn đối đầu thép không gỉ đường kính lớn tùy chỉnh DN1200 của chúng tôi được sản xuất thông qua quy trình chế tạo hàn sử dụng tấm thép không gỉ duplex ASTM A815 S31803. Quy trình bao gồm cắt tấm bằng plasma CNC hoặc cắt tia nước theo kích thước chính xác, lắp ráp và hàn điểm theo WPS/PQR đã được phê duyệt, hàn ngấu hoàn toàn bằng vật liệu phụ hàn duplex ER2209, và kiểm tra không phá hủy thể tích 100% (kiểm tra phóng xạ) tất cả các mối hàn dọc và mối hàn vòng. Các biện pháp kiểm soát chất lượng sau hàn bao gồm kiểm tra bằng chất thẩm thấu màu trên tất cả các bề mặt, xác minh PMI, đo hàm lượng Ferrit (mục tiêu 35-65% Ferrit theo ASTM E562), kiểm tra va đập Charpy V-notch ở nhiệt độ thiết kế tối thiểu và kiểm tra áp suất thủy lực. Toàn bộ quy trình được ghi lại với khả năng truy xuất nguồn gốc đầy đủ từ số lô thép đến báo cáo kiểm tra cuối cùng, và được giám sát bởi các thanh tra hàn được chứng nhận (CWI) theo yêu cầu của ASME Section IX và AWS D1.6.
Hỏi: Các tùy chọn tùy chỉnh kích thước nào có sẵn cho tê giảm đường kính lớn?
Đáp: Đối với tê giảm hàn đối đầu thép không gỉ đường kính lớn tùy chỉnh DN1200 của chúng tôi, chúng tôi cung cấp các tùy chỉnh mở rộng bao gồm: tỷ lệ giảm không tiêu chuẩn (ví dụ: 1200*900, 1200*750, 1200*600 và bất kỳ sự kết hợp trung gian nào); kích thước tâm đến đầu tùy chỉnh (giá trị C và M) để phù hợp với bố cục đường ống hiện có; chuẩn bị đầu ống đặc biệt bao gồm đầu mặt bích cổ hàn, đầu nối ống lồng hoặc đầu Van Stone; gia cố bao gồm các kết nối nhánh được gia cố bằng tấm cho tỷ lệ D/d cao; và các đoạn nối dài để hàn đối đầu trực tiếp với các bộ phận liền kề. Mỗi thiết kế tùy chỉnh được hỗ trợ bởi các tính toán kỹ thuật theo quy tắc thay thế khu vực ASME B31.3 và phân tích phần tử hữu hạn (FEA) khi cần thiết cho các cấu hình không tiêu chuẩn. Chúng tôi cung cấp bản vẽ sản xuất chi tiết để khách hàng phê duyệt trước khi bắt đầu chế tạo, đảm bảo tê tùy chỉnh đường kính lớn của bạn đáp ứng chính xác yêu cầu bản vẽ đường ống của dự án.
