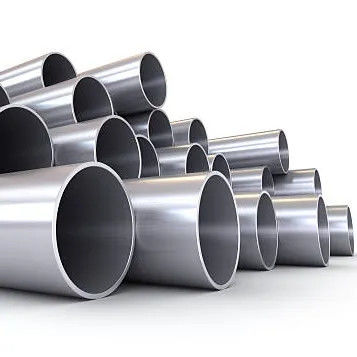

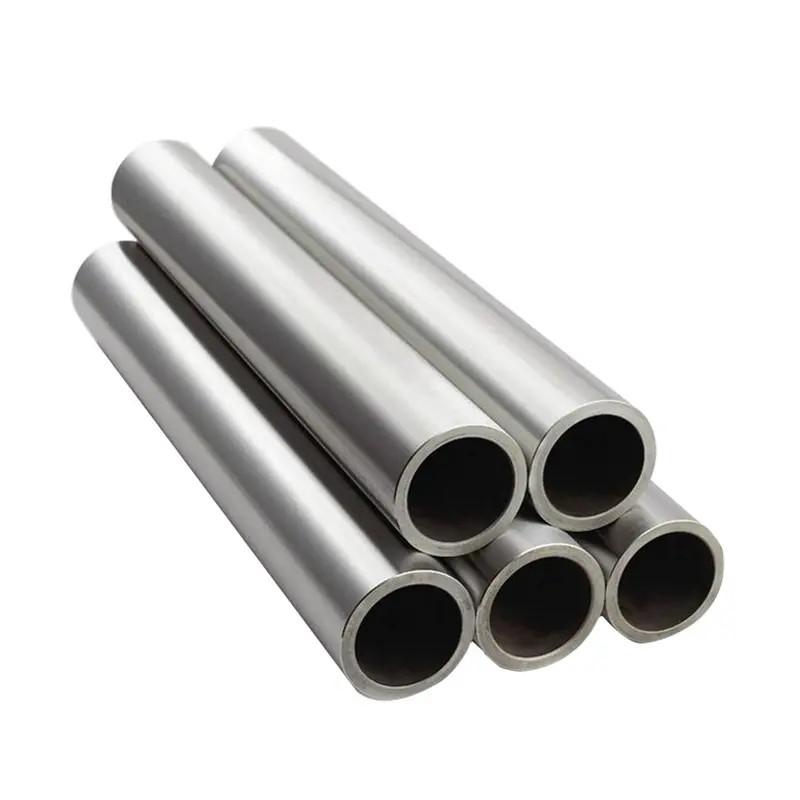

Ống liền mạch thép không gỉ cấp hàng hải 316L chống ăn mòn nước biển cho giàn khoan ngoài khơi

Ống thép không gỉ liền mạch cấp hàng hải 316L cho dịch vụ nước biển trên nền tảng ngoài khơi

Ống thép không gỉ liền mạch cấp hàng hải 316L của chúng tôi được thiết kế đặc biệt cho các ứng dụng khắt khe trên nền tảng ngoài khơi sử dụng nước biển nơi các loại thép không gỉ thông thường bị hỏng do ăn mòn rỗ và ăn mòn kẽ hở do clorua gây ra. Việc bổ sung 2,0-3,0% molypden trong 316L (UNS S31603, EN 1.4404) làm tăng đáng kể Chỉ số Kháng ăn mòn rỗ tương đương (PREN) lên tối thiểu 24, cung cấp sự bảo vệ đáng tin cậy chống lại sự ăn mòn cục bộ trong môi trường biển, vùng nước bắn và hệ thống ống dẫn nước biển ngầm. Hàm lượng carbon thấp (tối đa 0,03%) ngăn chặn sự kết tủa cacbua liên hạt trong quá trình hàn, loại bỏ nhu cầu xử lý nhiệt sau hàn trong hầu hết các điều kiện dịch vụ.Được sản xuất theo tiêu chuẩn ASTM A312/A312M với cấu trúc liền mạch, các ống này mang lại tính toàn vẹn cấu trúc vượt trội cho các hệ thống làm mát nước biển áp suất cao, mạng lưới phun nước chữa cháy, ống dẫn nước dằn và các đường ống tiện ích xử lý trên mặt của các nền tảng ngoài khơi, tàu FPSO và các công trình ngầm. Mỗi ống trải qua kiểm tra thủy tĩnh 100%, kiểm tra siêu âm và kiểm tra dòng điện xoáy để đảm bảo giao hàng không có lỗi cho các ứng dụng hàng hải quan trọng về an toàn, nơi sự cố ống có thể làm ảnh hưởng đến tính toàn vẹn của nền tảng và an toàn của thủy thủ đoàn.Thông số kỹ thuật

Thông số

Thông số kỹ thuật

Hàm lượng molypden 2,0-3,0% trong 316L vượt trội đáng kể so với thép không gỉ 304/304L tiêu chuẩn trong môi trường nước biển giàu clorua, kéo dài tuổi thọ và giảm tần suất thay thế trong các hệ thống ống dẫn trên nền tảng ngoài khơi.

• Bảo vệ chống ăn mòn kẽ hở tuyệt vời: Giá trị PREN từ 24 trở lên đảm bảo hiệu suất đáng tin cậy trong các kẽ hở hẹp như bề mặt gioăng mặt bích, kết nối ren và dưới lớp cặn, nơi nước biển tù đọng tạo ra các tế bào ăn mòn cục bộ mạnh mẽ.
• Tính toàn vẹn mối hàn không cần xử lý sau hàn: Hàm lượng carbon thấp (tối đa 0,03%) ngăn chặn sự kết tủa cacbua crom trong vùng ảnh hưởng nhiệt trong quá trình hàn, duy trì khả năng chống ăn mòn hoàn toàn mà không cần ủ dung dịch sau hàn đối với hầu hết các độ dày dịch vụ.
• Tỷ lệ sức bền trên trọng lượng cao: Cấu trúc liền mạch kết hợp với các đặc tính cơ học của 316L cho phép thiết kế thành mỏng hơn, giảm tải trọng lượng trên mặt của các cấu trúc ngoài khơi trong khi vẫn duy trì khả năng chịu áp suất cần thiết.
• Phạm vi nhiệt độ rộng: Thép không gỉ 316L duy trì độ dai tuyệt vời từ nhiệt độ đông lạnh xuống âm 196 độ C đến nhiệt độ dịch vụ cao tới 450 độ C, phù hợp cho cả dịch vụ LNG và hơi nước trên các cơ sở ngoài khơi.
• Tuân thủ các tiêu chuẩn phân loại hàng hải: Truy xuất nguồn gốc vật liệu đầy đủ và chứng nhận theo quy tắc của DNV, ABS, Lloyd's Register và BV cho phân loại ngoài khơi, với tùy chọn chứng chỉ kiểm tra EN10204 3.2 cho các hệ thống ống dẫn dịch vụ quan trọng.
• Ứng dụngHệ thống làm mát nước biển:

Ống hút nước biển chính, đường cấp và hồi nước làm mát bộ trao đổi nhiệt, và các mạch làm mát một chiều trên các nền tảng sản xuất ngoài khơi và tàu FPSO yêu cầu khả năng chống ăn mòn liên tục đối với nước biển chảy.

• Mạng lưới phun nước chữa cháy: Ống chính vòng nước chữa cháy, các trạm van phun, và ống phân phối vòi phun tuân thủ các yêu cầu của NFPA và SOLAS, nơi tính toàn vẹn của ống trong điều kiện khẩn cấp là không thể thương lượng.
• Xử lý nước dằn: Ống hút và xả nước dằn, ống nối hệ thống xử lý và đường ống chuyển đổi đáp ứng các tiêu chuẩn của Công ước Quản lý nước dằn IMO về bảo vệ môi trường biển.
• Xử lý nước sản xuất: Hệ thống ống dẫn tiêm và thải nước sản xuất, nơi tổng hàm lượng clorua, chất rắn hòa tan và nhiệt độ tăng cao đòi hỏi khả năng chống ăn mòn tăng cường của thép không gỉ 316L hợp kim molypden.
• Ống tiện ích trên mặt: Khí nén dụng cụ, đường hồi dầu thủy lực, hệ thống thoát nước và ống thoát nước hở trên các cấu trúc ngoài khơi, nơi tiếp xúc với nước muối trong khí quyển yêu cầu vật liệu chống ăn mòn rỗ để duy trì tính toàn vẹn cấu trúc lâu dài.
• Câu hỏi thường gặpQ: Tại sao nên chọn thép không gỉ 316L thay vì 304L cho ống nước biển trên nền tảng ngoài khơi?

A: Sự khác biệt quan trọng nằm ở hàm lượng molypden. 316L chứa 2,0-3,0% molypden, trong khi 304L không có. Molypden tăng cường đáng kể khả năng chống ăn mòn rỗ trong môi trường chứa clorua như nước biển. Chỉ số PREN (Chỉ số Kháng ăn mòn rỗ tương đương) đối với 316L thường là 24-26, so với 18-20 đối với 304L. Trong thực tế sử dụng ngoài khơi, ống 304L có thể bị ăn mòn thủng trong vòng vài tháng tiếp xúc với nước biển, trong khi 316L cung cấp dịch vụ đáng tin cậy trong nhiều thập kỷ. Chi phí vật liệu tăng thêm của 316L so với 304L sẽ được thu hồi trong chu kỳ bảo trì đầu tiên thông qua việc tránh thay thế ống, chi phí ngừng hoạt động nền tảng và tổn thất do trì hoãn sản xuất.

Q: Có những chứng nhận của hiệp hội phân loại nào cho ống liền mạch cấp hàng hải 316L?
A: Chúng tôi cung cấp chứng nhận đầy đủ cho các hiệp hội phân loại hàng hải lớn bao gồm DNV (Det Norske Veritas), ABS (American Bureau of Shipping), Lloyd's Register (LR) và Bureau Veritas (BV). Phạm vi chứng nhận bao gồm xác minh cấp vật liệu, kiểm toán quy trình sản xuất, chứng kiến kiểm tra cơ học, đủ điều kiện quy trình NDT và kiểm tra ăn mòn theo phương pháp ASTM G48 Phương pháp A. Đối với các ứng dụng dịch vụ quan trọng, có sẵn chứng chỉ kiểm tra EN10204 3.2 có chữ ký của giám sát viên bên thứ ba. Tất cả tài liệu chứng nhận đều có thể truy xuất nguồn gốc đến từng số mẻ và có thể được gửi thông qua hệ thống quản lý tài liệu của khách hàng để xem xét thiết kế và xác minh tuân thủ quy định.

Q: Có cần xử lý nhiệt sau hàn cho ống thép không gỉ liền mạch 316L trong dịch vụ ngoài khơi không?
A: Đối với hầu hết các điều kiện dịch vụ ngoài khơi với độ dày thành lên đến 20mm, xử lý nhiệt sau hàn (PWHT) thường không cần thiết cho 316L do hàm lượng carbon thấp (tối đa 0,03%). Mức carbon thấp ngăn chặn sự kết tủa cacbua crom tại các ranh giới hạt trong chu kỳ nhiệt hàn, nếu không sẽ làm cạn kiệt hàm lượng crom liền kề với ranh giới hạt và tạo ra khả năng ăn mòn liên hạt (làm nhạy). Tuy nhiên, đối với các môi trường dịch vụ cụ thể như điều kiện ăn mòn ứng suất clorua nóng trên 60 độ C hoặc đối với độ dày thành vượt quá 20mm, nơi ứng suất hạn chế đáng kể, ủ dung dịch ở 1040-1120 độ C sau đó làm nguội nhanh có thể được chỉ định bởi nhóm kỹ thuật dự án.

Q: Những bài kiểm tra nào xác minh khả năng chống ăn mòn nước biển trước khi giao hàng?
A: Chương trình đảm bảo chất lượng của chúng tôi đối với ống liền mạch cấp hàng hải 316L bao gồm nhiều bước xác minh. Thành phần hóa học được xác minh bằng phân tích máy quang phổ phát xạ quang học (OES) trên mỗi mẻ, xác nhận hàm lượng molypden trong phạm vi 2,0-3,0%. Thử nghiệm ăn mòn rỗ bằng clorua sắt ASTM G48 Phương pháp A được thực hiện trên các mẫu thử để xác minh nhiệt độ ăn mòn rỗ tới hạn (CPT) ít nhất là 15 độ C đối với 316L trong điều kiện ủ dung dịch. Kiểm tra ăn mòn liên hạt theo ASTM A262 Thực hành E (thử nghiệm Streicher) xác nhận không bị làm nhạy. Nhận dạng vật liệu dương tính (PMI) bằng huỳnh quang tia X (XRF) được thực hiện trên 100% ống để xác minh cấp trước khi đóng gói và vận chuyển.
