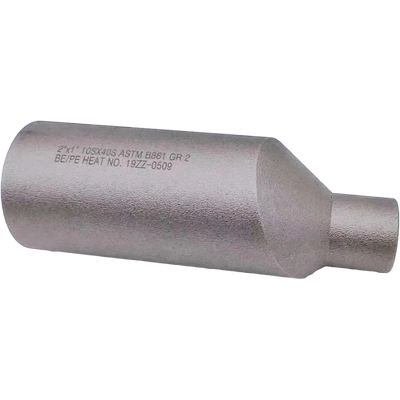

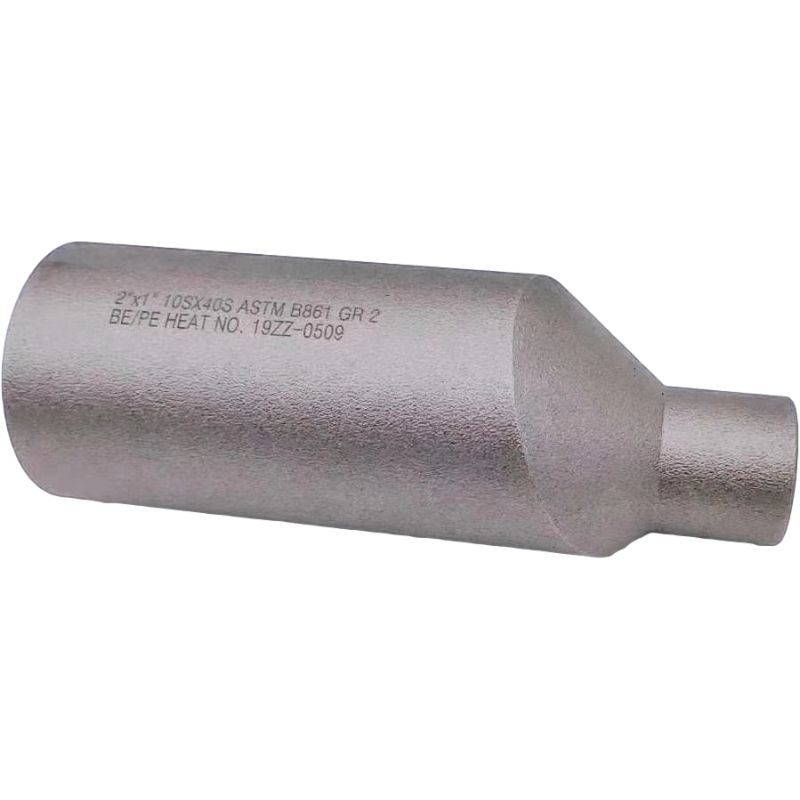

ASTM B861 Titanium Grade 2 Swage Reducing Nipple 2"x1" SCH10S x SCH40S

ASTM B861 Titanium Grade 2 Swage Reducing Nipple 2"x1" SCH10S x SCH40S

1Mô tả sản phẩm

Sản phẩm này là một núm vú giảm swage được sản xuất từTitanium lớp 2 (UNS R50400)phù hợp vớiASTM B861vàASME B16.11tiêu chuẩn. Một nipple giảm swage là một ống đúc được sử dụng để kết nối hai ống có đường kính khác nhau trong một đường thẳng,có sẵn trong các cấu hình đồng tâm (định hướng đường trung tâm) hoặc đặc (định hướng đường trung tâm)Titanium lớp 2 là titanium không hợp kim với hàm lượng oxy tiêu chuẩn, được gọi là "con ngựa" của các loại titanium tinh khiết thương mại. Thiết bị 2 "x 1" này có một đầu đơn giản / nhọn để kết nối hàn đệm ở đầu lớn và hàn ổ cắm hoặc đầu đơn giản ở đầu nhỏ,được thiết kế để lắp đặt vĩnh viễn trong các ứng dụng dịch vụ ăn mòn đòi hỏiChiều dài tổng thể là khoảng11 inch(279,4 mm).

2Các thông số sản phẩm chính

3Ứng dụng / Sử dụng

Mái ngực giảm swage này là lý tưởng cho môi trường ăn mòn đòi hỏi tỷ lệ sức mạnh-trọng lượng cao:

• Xử lý hóa học: Các luồng quy trình chứa clorua, bộ trao đổi nhiệt, hệ thống đường ống xử lý axit oxy hóa

• Hàng hải và ngoài khơi: Hệ thống ống dẫn nước biển, nhà máy khử muối, đóng tàu

• Sản xuất điện: Các ống máy ngưng tụ, hệ thống nước làm mát

• Hàng không vũ trụ & Y tế: Ứng dụng dịch vụ tinh khiết và đòi hỏi cao

• Dầu & khí: Đường ống ngầm, đường phun hóa chất

4Ưu điểm

• Chống ăn mòn vượt trội: Chống đặc biệt với nước biển, hố, ăn mòn vết nứt và nứt ăn mòn do căng thẳng; Titanium lớp 2 cũng chống ăn mòn như lớp 1, nhưng mạnh hơn một chút

• Tỷ lệ sức mạnh so với trọng lượng cao: Khoảng 60% mật độ thép có độ bền tương đương

• Khả năng hàn và hình thành tuyệt vời: Titanium lớp 2 có khả năng hàn, ductility và formability tốt

• Kháng nhiễm sinh học: Bề mặt trơ chống lại sự gắn kết sinh học biển

• Có khả năng chế tạo tốt: Có thể được sản xuất từ các vật liệu ống hoặc thanh liền mạch

• Hiệu quả về chi phí: Titanium tinh khiết thương mại cung cấp một sự cân bằng thuận lợi về hiệu suất và chi phí so với các loại titanium hợp kim cao hơn

5. Chức năng

Các nipple giảm swage cung cấp một vĩnh viễn, áp suất định vị chuyển đổi giữa hai ống có đường kính khác nhau (2 "đến 1") trong một hệ thống đường ống.Cấu hình đồng tâm duy trì các đường trung tâm thẳng hàng để chuyển đổi dòng chảy trơn tru, trong khi cấu hình lập dị có các đường trung tâm di chuyển cho đường ống ngang để ngăn ngừa tích tụ chất lỏng hoặc túi hơi.nó phục vụ như một máy giảm giá hàng trong bền cho các ứng dụng dịch vụ ăn mòn quan trọng đòi hỏi hàn.

6. Hướng dẫn cài đặt

1. Kiểm tra giải nén: Kiểm tra thiệt hại vận chuyển; xác minh đánh dấu, kích thước và chứng nhận vật liệu theo ASME B16.11

2. Chuẩn bị bề mặt: Làm sạch đường hàn và khu vực lân cận bằng các công cụ titan chuyên dụng; loại bỏ tất cả dầu, mỡ và chất gây ô nhiễm.Titanium đòi hỏi mức độ sạch cao hơn thépđể ngăn ngừa ô nhiễm

3. Sự liên kết: Đặt chính xác núm vú với các đường ống kết nối; đối với các thiết kế kỳ dị, đảm bảo định hướng chính xác (bên phẳng xuống cho chất lỏng, bên phẳng lên cho khí)

4. Ống hàn: Áp dụng các dây hàn chốt tối thiểu để giữ bộ lắp đặt ở vị trí; làm sạch kỹ lưỡng trước khi hàn cuối cùng

5. Phối hàn: Thực hiện hàn theo WPS được phê duyệt với các thợ hàn được chứng nhận.kim loại chứa titan phù hợp (thể loại 2).Bảo vệ khí thụ động nghiêm ngặt (argon) là bắt buộccho cả hai hồ hàn và phía gốc để ngăn ngừa oxy hóa.≤ 150°C.Không cần xử lý nhiệt sau hàncho titan lớp 2

6. Sau hàn: Khu vực hàn sạch; thực hiện NDT (PT / MT, UT) theo yêu cầu của dự án

7. Hydrotest: Áp suất thử nghiệm = 1,5 × áp suất thiết kế; nhiệt độ môi trường không dưới 5°C

7Các biện pháp phòng ngừa

• Sự sạch sẽ: Cần mức độ sạch cao hơn so với sản xuất thép cacbon. Titanium phản ứng cao với oxy, nitơ và hydro ở nhiệt độ cao;Bảo vệ khí trơ phù hợp là điều cần thiếttrong quá trình hàn

• Giới hạn nhiệt độ: Titanium lớp 2 không được khuyến cáo sử dụng ở mức trên315°C (600°F)trong môi trường oxy hóa do oxy hóa tăng tốc; đối với dịch vụ nhiệt độ cao, xác minh điều kiện hệ thống

• Ngăn ngừa ô nhiễm: Sử dụng các công cụ chuyên dụng cho titan để ngăn ngừa ô nhiễm sắt có thể gây ăn mòn tại chỗ

• Kiểu ăn mòn điện: Titanium là quý; tránh tiếp xúc trực tiếp với kim loại quý kém (ví dụ: thép carbon, nhôm) trong môi trường điện phân trừ khi được cách ly điện

• Khả năng tương thích: Nếu các đầu sợi được chỉ định, xác minh loại sợi NPT, BSPT hoặc BSPP theo thông số kỹ thuật hệ thống

• Kiểm tra chất lượng: PMI cho ASTM E1476, UT cho ASTM A388, PT/MT cho ASTM E165/E709 được khuyến cáo

8. Vận chuyển & giao hàng

• Thời gian giao hàng tiêu chuẩn thường là15-30 ngày, tùy thuộc vào số lượng đặt hàng, độ dày tường và tính năng kỹ thuật

9Các điều khoản thanh toán

• Các phương thức thanh toán quốc tế phổ biến bao gồm:T/T (Bằng điện tín)vàL/C khi nhìn thấy (Letter of Credit)

10Bao bì

• Các sản phẩm được đóng gói an toànvỏ gỗ dánhoặcthùng gỗvới đệm bên trong để đảm bảo vận chuyển an toàn và ngăn ngừa thiệt hại trong quá trình vận chuyển

11Chính sách sau bán hàng / trả lại & bảo hành

• Tất cả các sản phẩm được kiểm tra chất lượng nghiêm ngặt trước khi vận chuyển, vớiChứng chỉ thử nghiệm máy xay (EN 10204 3.1/3.2)có sẵn, bao gồm các báo cáo hóa học, đặc tính cơ học và NDT

• Kiểm tra của bên thứ ba (ABS, DNV, CCS, LR, BV, vv) có sẵn theo yêu cầu

• Trong trường hợp có vấn đề về chất lượng, giữ lại bao bì gốc và cung cấp hình ảnh hoặc báo cáo kiểm tra của bên thứ ba có liên quan

• Các điều khoản hoàn trả, trao đổi và bảo hành cụ thể phải tuân theo thỏa thuận hợp đồng bán hàng cuối cùng.

Câu hỏi thường gặp

1Ông là công ty thương mại hay nhà sản xuất?
Chúng tôi là nhà sản xuất, bạn có thể thấy giấy chứng nhận.
2Thời gian giao hàng của anh bao lâu?
Nói chung là 5-10 ngày nếu hàng hóa có trong kho. hoặc là 15-20 ngày nếu hàng hóa không có trong kho, nó là theo số lượng.
3Các anh có cung cấp mẫu không?
Vâng, chúng tôi có thể cung cấp mẫu miễn phí nhưng cần phải trả chi phí vận chuyển.
4Điều khoản thanh toán của anh là gì?
Thanh toán <= 1000USD, 100% trước. Thanh toán>= 1000USD, 50% T / T trước, số dư trước khi vận chuyển.
