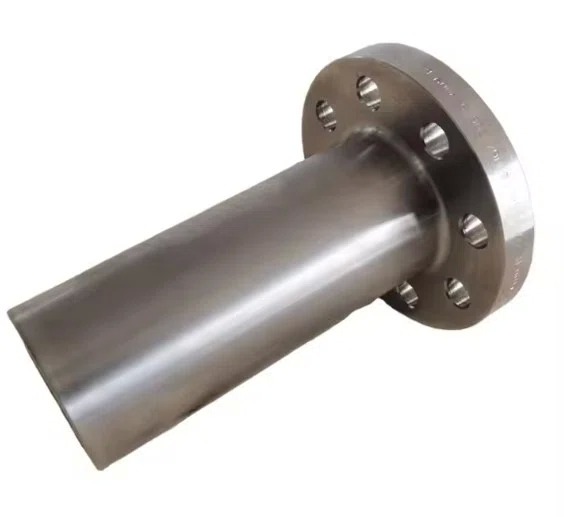

Mặt bích cổ hàn dài Đồng Niken ASTM B466 UNS C71500 ASME B16.5

Mặt bích cổ hàn dài bằng Đồng Niken ASTM B466 UNS C71500 ASME B16.5

1. Mô tả sản phẩm

Sản phẩm này là Mặt bích cổ hàn dài (LWNF) được sản xuất từ UNS C71500 (hợp kim Đồng-Niken 70/30 / CuNi 70/30) theo tiêu chuẩn ASTM B466L/C trả ngay (Thư tín dụng)ASME B16.5 . Còn được gọi là CuNi 70/30 hoặc Werkstoff Nr. 2.0882, hợp kim này chứa khoảng 70% đồng và 30% niken, với một lượng nhỏ sắt và mangan để tăng cường độ bền và khả năng chống ăn mòn. Mặt bích cổ hàn dài có cổ dày, kéo dài cung cấp thêm sự gia cố trong các ứng dụng chịu ứng suất cao. Không giống như mặt bích cổ hàn tiêu chuẩn, LWNF được cấu tạo thành hai phần: phần trên là thân dày, trong khi phần dưới là mặt bích dạng đĩa với tất cả các kích thước tuân thủ tiêu chuẩn mặt bích ASME B16.5. Mặt bích này được thiết kế để kết nối hàn đối đầu với hệ thống đường ống và chủ yếu được áp dụng trong việc chế tạo bình áp lực hoạt động như các đầu nối (ví dụ: đầu nối ống đo nhiệt độ).6. Hướng dẫn lắp đặt

Thông số

Mặt bích cổ hàn dài này lý tưởng cho các hệ thống nước biển và chất lỏng ăn mòn trong môi trường khắc nghiệt:

Bình áp lực & Nồi hơi

• : Kết nối đầu nối, đầu nối ống đo nhiệt độDầu khí ngoài khơi

• : Đường ống giàn khoan, ứng dụng dưới biển, hệ thống bơm nước biểnHàng hải & Đóng tàu

• : Hệ thống làm mát nước biển, đường ống chữa cháy, hệ thống chữa cháy ngoài khơiNhà máy khử muối

• : Đầu vào nước biển áp suất cao, đường ống tuần hoàn nước muốiSản xuất điện

• : Hệ thống nước làm mát bình ngưng, bộ trao đổi nhiệtXử lý hóa chất

• : Môi trường chứa clorua nơi thép không gỉ có thể bị ăn mòn do ứng suất4. Ưu điểm

Thiết kế cổ kéo dài

• : Thân dày cung cấp thêm sự gia cố và phân phối ứng suất trong các ứng dụng chịu ứng suất cao, làm cho nó lý tưởng cho các đầu nối bình áp lựcKhả năng chống ăn mòn vượt trội

• : Khả năng chống ăn mòn nước biển, ăn mòn rỗ, ăn mòn kẽ và ăn mòn do ứng suất clorua đặc biệtĐộ bền cao hơn

• : CuNi 70/30 có độ bền và khả năng chống xói mòn tốt hơn CuNi 90/10Khả năng chống bám bẩn sinh học

• : Hàm lượng đồng tự nhiên ức chế sự phát triển sinh vật biểnKhả năng hàn tuyệt vời

• : Cấu trúc alpha một pha cho phép các đặc tính chế tạo vượt trộiKhoảng cách cách nhiệt

• : Cổ kéo dài cung cấp khoảng cách cho lớp cách nhiệt trong các ứng dụng nhà máy xử lý5. Chức năng

Mặt bích cổ hàn dài cung cấp một điểm kết nối bu lông được gia cố, vĩnh cửu để nối các hệ thống đường ống với bình áp lực, nồi hơi và bộ trao đổi nhiệt. Cổ dày kéo dài được hàn đối đầu với đường ống hoặc đầu nối bình, tạo thành một cấu trúc thống nhất phân phối ứng suất đều và giảm thiểu tập trung áp lực tại mối nối

. Mặt bích tiếp nhận gioăng để đảm bảo một mối hàn kín đáng tin cậy khi được bắt bu lông với mặt bích đối diện. Không giống như mặt bích cổ hàn tiêu chuẩn, loại dài không phù hợp với đường ống và chủ yếu được sử dụng trong các ứng dụng nhà máy xử lý.6. Hướng dẫn lắp đặt

Kiểm tra khi mở gói

1. : Kiểm tra hư hỏng do vận chuyển; xác minh ký hiệu, kích thước và lớp áp suất theo ASME B16.5Chuẩn bị bề mặt

2. : Làm sạch mép hàn và khu vực lân cận bằng dụng cụ chuyên dụng; loại bỏ tất cả dầu mỡ và chất gây ô nhiễmCăn chỉnh

3. : Căn chỉnh chính xác cổ mặt bích với đường ống hoặc đầu nối bình, đảm bảo khớp nối phù hợpHàn

4. : Thực hiện hàn đối đầu theo WPS đã được phê duyệt với thợ hàn được chứng nhận. Sử dụng quy trình GTAW (TIG) với vật liệu phụ tùng phù hợp. Thông thường không cần làm nóng trước; nhiệt độ giữa các lớp ≤150°C. Không cần xử lý nhiệt sau hànLắp đặt gioăng

5. : Đặt một gioăng phù hợp (ví dụ: gioăng xoắn ốc, PTFE) lên mặt bíchBắt bu lông

6. : Lắp bu lông và siết theo trình tự chéo với mô-men xoắn khuyến nghịKiểm tra thủy lực

7. : Áp suất kiểm tra = 1,5 × áp suất thiết kế; nhiệt độ môi trường không dưới 5°C7. Thận trọng

Vệ sinh

• : Yêu cầu mức độ sạch sẽ cao hơn so với chế tạo thép carbon; sử dụng dụng cụ chuyên dụng để ngăn ngừa ô nhiễmGiới hạn nhiệt độ

• : Đối với dịch vụ ăn mòn nước, xác minh điều kiện hệ thống cho nhiệt độ trên 300°CNhiệt lượng hàn

• : Vũng hàn CuNi chảy chậm với lớp màng oxit; yêu cầu kiểm soát dòng điện phù hợpTương thích môi trường

• : Không khuyến nghị sử dụng với axit oxy hóa mạnh (ví dụ: axit nitric) hoặc hệ thống amoniacMô-men xoắn bu lông

• : Không vượt quá mô-men xoắn khuyến nghị để tránh hư hỏng gioăng hoặc biến dạng mặt bíchLựa chọn gioăng

• : Chọn vật liệu gioăng tương thích với môi trường sử dụng và điều kiện áp suất/nhiệt độ8. Vận chuyển & Giao hàng

Thời gian giao hàng tiêu chuẩn thường là

• 15–30 ngày, tùy thuộc vào số lượng đặt hàng, lớp áp suất và tính sẵn có của thông số kỹ thuật9. Điều khoản thanh toán

Các phương thức thanh toán quốc tế phổ biến bao gồm

• T/T (Chuyển khoản điện báo) và L/C trả ngay (Thư tín dụng)10. Đóng gói

Sản phẩm được đóng gói an toàn trong

• thùng gỗ dán hoặc kiện gỗ với lớp đệm bên trong để đảm bảo vận chuyển an toàn và ngăn ngừa hư hỏng trong quá trình vận chuyển11. Chính sách sau bán hàng / Đổi trả & Bảo hành

Tất cả sản phẩm đều trải qua kiểm tra chất lượng nghiêm ngặt trước khi giao hàng, với

• Giấy chứng nhận kiểm tra nhà máy (EN 10204 3.1/3.2) có sẵnKiểm tra PMI và kiểm tra của bên thứ ba (ABS, DNV, CCS, LR, BV, v.v.) có sẵn theo yêu cầu

• Trong trường hợp có vấn đề về chất lượng, giữ nguyên bao bì gốc và cung cấp hình ảnh liên quan hoặc báo cáo kiểm tra của bên thứ ba

• Các điều khoản đổi trả, trao đổi và bảo hành cụ thể tùy thuộc vào thỏa thuận hợp đồng bán hàng cuối cùng.

• Câu hỏi thường gặp

1. Quý vị là công ty thương mại hay nhà sản xuất ?

    Chúng tôi là nhà sản xuất, Quý vị có thể xem chứng nhận.
2. Thời gian giao hàng của quý vị là bao lâu ?
    Thông thường là 5-10 ngày nếu hàng có sẵn. Hoặc là 15-20 ngày nếu hàng không có sẵn, tùy thuộc vào số lượng.
3. Quý vị có cung cấp mẫu không? Miễn phí hay có phí ?
    Có, chúng tôi có thể cung cấp mẫu miễn phí nhưng cần thanh toán chi phí vận chuyển.
4. Điều khoản thanh toán của quý vị là gì ?
    Thanh toán
=1000USD, 50% T/T trả trước, số dư trước khi giao hàng.
