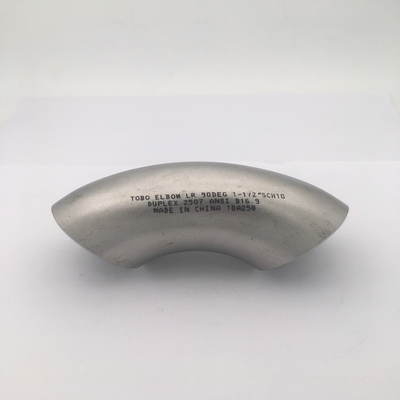

1-1/2" SCH10 ANSI B16.9 Duplex 2507 Cút cong bán kính dài 90 độ Phụ kiện ống công nghiệp

1-1/2 "SCH10 ANSI B16.9 Duplex 2507 90 độ LR Cúp công nghiệp khuỷu tay

1Mô tả sản phẩm

Sản phẩm này là một 90 độ Long Radius (LR) bông tay đùi hàn được sản xuất từThép không gỉ 2507 siêu képlex (UNS S32750)phù hợp vớiANSI/ASME B16.9vàASTM A815tiêu chuẩnSuper Duplex 2507 là thép không gỉ képlex hợp kim cao với cấu trúc vi mô hai pha khoảng 50% ferrite và 50% austenite, đặc trưng bởi mộtGiá trị PREN vượt quá 40Thiết kế LR có bán kính cong bằng với1.5 lần đường kính ống (R = 1.5D), đảm bảo lưu lượng chất lỏng trơn tru với giảm áp suất tối thiểuỨng dụng 1-1 / 2 "SCH10 này được thiết kế cho kết nối liên tục trong các hệ thống đường ống công nghiệp đòi hỏi sức mạnh đặc biệt và chống ăn mòn.

2Các thông số sản phẩm chính

3Ứng dụng / Sử dụng

Đây là 90 ° LR khuỷu tay là lý tưởng cho môi trường cực kỳ hung hăng và căng thẳng cao:

• Dầu & khí: Các nền tảng ngoài khơi, hệ thống đường ống dưới biển, kết nối đầu giếng, đường phun nước biển

• Xử lý hóa học: axit chứa clorua, bộ trao đổi nhiệt, dây chuyền quá trình áp suất cao

• Biển và khử muối: ống dẫn nước biển, hệ thống đảo chiều, xử lý nước muối

• Sản xuất điện: Hệ thống nước làm mát, đường ống máy ngưng tụ

• Bột giấy: Dây tẩy trắng, máy tiêu hóa

• Dịch vụ khí chua: Ứng dụng phù hợp với NACE MR0175

4Ưu điểm

• Sức mạnh vượt trội: Sức mạnh năng suất (550 MPa) là khoảng2.5 đến 3 lần so với 316L, cho phép tường mỏng hơn và hệ thống đường ống nhẹ hơn

• Chống ăn mòn đặc biệt: PREN 41-43 cung cấp sức đề kháng vượt trội đối với hố, ăn mòn vết nứt và nứt ăn mòn do căng thẳng clo (SCC)

• Hơn 2205: vượt trội hơn tiêu chuẩn duplex 2205 trong cả khả năng chống ăn mòn và độ bền cơ khí

• Thiết kế bán kính dài: R = 1.5D giảm thiểu giảm áp suất, nhiễu loạn và xói mòn

• Khả năng hàn tuyệt vời: Tương thích với các quy trình hàn tiêu chuẩn; ủ dung dịch cần thiết sau hàn

• Phạm vi nhiệt độ rộng: Giữ các tính chất từ -50 °C đến 300 °C

5. Chức năng

90 ° LR khuỷu tay thay đổi hướng lưu lượng chất lỏng trong một hệ thống đường ống bằng 90 độ với sự mất áp suất tối thiểuThiết kế bán kính dài (R = 1.5D) làm giảm sức đề kháng dòng chảy, nhiễu loạn và xói mòn, làm cho nó phù hợp với các ứng dụng môi trường ăn mòn và tốc độ cao.khớp chống rò rỉ với độ toàn vẹn cấu trúc cao cho môi trường dịch vụ quan trọng.

6. Hướng dẫn cài đặt

1. Kiểm tra giải nén: Kiểm tra thiệt hại vận chuyển; xác minh đánh dấu, kích thước và chứng nhận vật liệu theo ASME B16.9

2. Chuẩn bị bề mặt: Làm sạch đường hàn và khu vực lân cận bằng các công cụ thép không gỉ chuyên dụng; loại bỏ tất cả dầu, mỡ và chất gây ô nhiễm

3. Sự liên kết: Đặt chặt chẽ khuỷu tay với các đường ống kết nối, đảm bảo phù hợp.

4. Ống hàn: Áp dụng các hàn chốt tối thiểu để giữ bộ phận ở vị trí; làm sạch kỹ lưỡng trước khi hàn cuối cùng

5. Phối hàn: Thực hiện hàn bằng đùi theo WPS được phê duyệt với các thợ hàn được chứng nhận.. Sử dụng GTAW hoặc SMAW với kim loại chất lấp phù hợp (ví dụ, ER2594). khí che chắn: 100% argon hoặc hỗn hợp Ar-He. Nhiệt độ giữa phải được duy trì≤ 150°Cđể ngăn ngừa sự hình thành pha liên kim loại

6. Điều trị sau hàn:Cần sưởi dung dịch ở nhiệt độ 1025-1125 °C tiếp theo là làm nguội bằng nướcđể khôi phục cấu trúc duplex và chống ăn mòn

7. Kiểm tra: Thực hiện NDT (PT / MT, UT, RT) theo yêu cầu của dự án.

7Các biện pháp phòng ngừa

• Giới hạn nhiệt độ: Không được khuyến cáo sử dụng ở trên300°C; tiếp xúc lâu dài trên 250 °C có thể gây ra sự mỏng manh.

• Cân bằng Ferrite: Đảm bảo hàm lượng ferrite vẫn ở40-60%. xử lý nhiệt không đúng là nguyên nhân phổ biến nhất của tỷ lệ ferrite ngoài đặc điểm kỹ thuật

• Độ nhạy giữa các pha kim loại: hàn siêu duplex nhạy cảm với sự hình thành giai đoạn sigma và chi; kiểm soát nhiệt vào chặt chẽ là bắt buộc

• Sự sạch sẽ: Cần mức độ sạch cao hơn so với sản xuất thép cacbon; sử dụng các công cụ chuyên dụng để ngăn ngừa ô nhiễm

• Kiểm tra ăn mòn: Phương pháp thử nghiệm ASTM A923 C (ferric chloride ở 50 °C) là tiêu chuẩn để xác minh khả năng ăn mòn

• Kiểm tra tác động: Thông thường được chỉ định ở -46 °C cho các ứng dụng quan trọng

• Tuân thủ NACE: Đối với dịch vụ khí axit, xác nhận tuân thủ các yêu cầu của NACE MR0175

8. Vận chuyển & giao hàng

• Thời gian giao hàng tiêu chuẩn thường là15-30 ngàycho kích thước tiêu chuẩn; kích thước lớn hơn và thông số kỹ thuật tùy chỉnh có thể yêu cầu thời gian dẫn kéo dài

9Các điều khoản thanh toán

• Các phương thức thanh toán quốc tế phổ biến bao gồm:T/T (Bằng điện tín)vàL/C khi nhìn thấy (Letter of Credit)

10Bao bì

• Các sản phẩm được đóng gói an toànvỏ gỗ dánhoặcthùng gỗvới đệm bên trong để đảm bảo vận chuyển an toàn và ngăn ngừa thiệt hại trong quá trình vận chuyển

11Chính sách sau bán hàng / trả lại & bảo hành

• Tất cả các sản phẩm được kiểm tra chất lượng nghiêm ngặt trước khi vận chuyển, vớiChứng chỉ thử nghiệm máy xay (EN 10204 3.1/3.2)có sẵn

• Tài liệu bắt buộc bao gồm hóa học, tính chất cơ học, hàm lượng ferrite và kết quả thử nghiệm ăn mòn

• Kiểm tra của bên thứ ba (ABS, DNV, CCS, LR, BV, vv) có sẵn theo yêu cầu

• Trong trường hợp có vấn đề về chất lượng, giữ lại bao bì gốc và cung cấp hình ảnh hoặc báo cáo kiểm tra của bên thứ ba có liên quan

• Các điều khoản hoàn trả, trao đổi và bảo hành cụ thể phải tuân theo thỏa thuận hợp đồng bán hàng cuối cùng.

...

Câu hỏi thường gặp

1Ông là công ty thương mại hay nhà sản xuất?
Chúng tôi là nhà sản xuất, bạn có thể thấy giấy chứng nhận.
2Thời gian giao hàng của anh bao lâu?
Nói chung là 5-10 ngày nếu hàng hóa có trong kho. hoặc là 15-20 ngày nếu hàng hóa không có trong kho, nó là theo số lượng.
3Các anh có cung cấp mẫu không?
Vâng, chúng tôi có thể cung cấp mẫu miễn phí nhưng cần phải trả chi phí vận chuyển.
4Điều khoản thanh toán của anh là gì?
Thanh toán <= 1000USD, 100% trước. Thanh toán>= 1000USD, 50% T / T trước, số dư trước khi vận chuyển.
