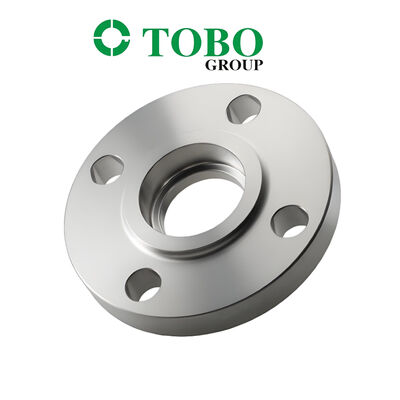

Mặt bích trượt ASTM A815 UNS S31803 Thép không gỉ Duplex 2" Mặt bích kết nối đường ống áp lực cao

Mặt bích trượt ASTM A815 UNS S31803 Thép không gỉ Duplex 2" Mặt bích kết nối đường ống áp lực cao

1. Mô tả sản phẩm

Sản phẩm này là mặt bích trượt (SO) được sản xuất từ thép không gỉ UNS S31803 (Duplex 2205 / F51) theo tiêu chuẩn ASTM A815L/C trả ngay (Thư tín dụng)ASME B16.5 . UNS S31803 là thép không gỉ hai pha với cấu trúc vi mô khoảng 50% ferrite và 50% austenite, mang lại độ bền chảy gấp đôi so với thép không gỉ austenitic dòng 300 tiêu chuẩn như 304L hoặc 316L, đồng thời duy trì khả năng chống ăn mòn tuyệt vời. Mặt bích trượt được thiết kế để trượt qua đầu ống và sau đó được cố định bằng hai mối hàn góc—một mối hàn bên trong và một mối hàn bên ngoài—tạo ra kết nối chắc chắn, chống rò rỉ. Mặt bích 2" này phù hợp cho các ứng dụng áp suất từ trung bình đến cao và được sử dụng rộng rãi trong các hệ thống đường ống công nghiệp đòi hỏi khắt khe.2. Thông số sản phẩm chính

Thông số

Mặt bích trượt này lý tưởng cho các hệ thống chất lỏng áp suất cao và ăn mòn:

Dầu khí

• : Nền tảng ngoài khơi, đường ống dưới biển, đường ống xử lý áp suất caoXử lý hóa chất

• : Axit chứa clorua, dịch vụ nước muối, bộ trao đổi nhiệtNhà máy khử muối

• : Đường ống cấp nước biển áp lực cao và đường ống cấp ROKỹ thuật hàng hải

• : Hệ thống đường ống nước biển, đóng tàuSản xuất điện

• : Hệ thống nước làm mát, dịch vụ nhiệt độ caoBột giấy và Giấy

• : Dây chuyền tẩy trắng, hệ thống nồi nấu4. Ưu điểm

Độ bền vượt trội

• : Độ bền chảy xấp xỉ gấp đôi so với thép austenitic 316L, cho phép thiết kế thành mỏng hơn và giảm trọng lượngKhả năng chống ăn mòn tuyệt vời

• : PREN ~34-36 mang lại khả năng chống ăn mòn rỗ, ăn mòn kẽ hở và ăn mòn do ứng suất clorua vượt trộiĐơn giản của mặt bích trượt

• : Dễ lắp đặt; mặt bích có thể xoay để căn chỉnh lỗ bu lông trước khi hànHiệu quả chi phí

• : Chi phí ban đầu thấp hơn so với mặt bích cổ hàn; lắp đặt tiết kiệm hơnKhả năng hàn tốt

• : Tương thích với các quy trình hàn tiêu chuẩn; khuyến nghị ủ dung dịch sau hàn5. Chức năng

Mặt bích trượt cung cấp điểm kết nối bằng bu lông để nối các ống, van hoặc thiết bị trong hệ thống đường ống

. Mặt bích trượt qua đầu ống và được cố định bằng các mối hàn góc ở cả bên trong và bên ngoài, tạo thành một mối nối chắc chắn, chống rò rỉ. Mặt bích tiếp xúc với gioăng để đảm bảo độ kín đáng tin cậy khi được bắt bu lông với mặt bích đối diện.6. Hướng dẫn lắp đặt

Kiểm tra khi mở gói

1. : Kiểm tra hư hỏng do vận chuyển; xác minh ký hiệu và kích thước theo ASME B16.5Chuẩn bị bề mặt

2. : Làm sạch đầu ống và lỗ mặt bích bằng dụng cụ chuyên dụng; loại bỏ tất cả dầu, mỡ và chất gây ô nhiễmĐịnh vị

3. : Trượt mặt bích trượt qua ống đến vị trí yêu cầu. Đầu ống nên cách mặt bích một khoảng xấp xỉ độ dày thành ống + 1/8" (3mm) để tạo không gian cho mối hàn bên trongCăn chỉnh

4. : Xoay mặt bích để căn chỉnh các lỗ bu lông với bộ phận đối diệnHàn điểm

5. : Thực hiện hàn điểm ở nhiều vị trí xung quanh mặt bích để giữ cố địnhHàn hoàn thiện

6. : Thực hiện hàn góc ở cả bên trong và bên ngoài mặt bích. Đối với vật liệu duplex, kiểm soát chặt chẽ nhiệt lượng đầu vào là rất cần thiết. Cần thực hiện ủ dung dịch ở 1020-1100°C sau đó làm nguội bằng nước để duy trì cấu trúc duplex và khả năng chống ăn mònSau hàn

7. : Làm sạch khu vực hàn; khuyến nghị kiểm tra bằng mắt và PT/MTBắt bu lông

8. : Lắp gioăng, bu lông và siết theo trình tự chéo với mô-men xoắn khuyến nghị7. Lưu ý

Cân bằng Ferrite

• : Đảm bảo hàm lượng ferrite nằm trong khoảng 40-60% theo thể tích. Xử lý nhiệt không đúng cách là nguyên nhân phổ biến nhất gây ra tỷ lệ ferrite ngoài thông số kỹ thuậtGiới hạn nhiệt độ

• : Không khuyến nghị sử dụng trên 300°C hoặc dưới -50°C do giảm độ daiVệ sinh

• : Yêu cầu mức độ sạch sẽ cao hơn so với chế tạo thép carbon; sử dụng dụng cụ chuyên dụng để ngăn ngừa ô nhiễmKhe hở hàn

• : Khe hở thụt lùi 1/8" (3mm) là bắt buộc để ngăn kim loại hàn làm hỏng mặt bíchMô-men xoắn bắt bu lông

• : Không vượt quá mô-men xoắn khuyến nghị để tránh làm hỏng gioăng hoặc biến dạng mặt bíchLựa chọn gioăng

• : Chọn vật liệu gioăng tương thích với môi chất sử dụng và điều kiện áp suất/nhiệt độKiểm tra chất lượng

• : Khuyến nghị PMI theo ASTM E1476, UT theo ASTM A388, PT/MT theo ASTM E165/E7098. Vận chuyển & Giao hàng

Thời gian giao hàng tiêu chuẩn thường là

• 15–30 ngày cho các kích thước tiêu chuẩn; các kích thước lớn hơn và thông số kỹ thuật tùy chỉnh có thể yêu cầu thời gian chờ kéo dài9. Điều khoản thanh toán

Các phương thức thanh toán quốc tế phổ biến bao gồm

• T/T (Chuyển khoản điện báo) và L/C trả ngay (Thư tín dụng)10. Đóng gói

Sản phẩm được đóng gói an toàn trong

• thùng gỗ dán hoặc kiện gỗ với lớp đệm bên trong để đảm bảo vận chuyển an toàn và ngăn ngừa hư hỏng trong quá trình vận chuyển11. Chính sách sau bán hàng / Đổi trả & Bảo hành

Tất cả sản phẩm đều trải qua kiểm tra chất lượng nghiêm ngặt trước khi giao hàng, với

• Giấy chứng nhận kiểm tra nhà máy (EN 10204 3.1/3.2) có sẵnKiểm tra của bên thứ ba (ABS, DNV, CCS, LR, BV, v.v.) có sẵn theo yêu cầu

• Trong trường hợp có vấn đề về chất lượng, vui lòng giữ nguyên bao bì gốc và cung cấp ảnh liên quan hoặc báo cáo kiểm tra của bên thứ ba

• Các điều khoản đổi trả, trao đổi và bảo hành cụ thể tùy thuộc vào thỏa thuận hợp đồng bán hàng cuối cùng.

• Câu hỏi thường gặp

1. Bạn là công ty thương mại hay nhà sản xuất?

    Chúng tôi là nhà sản xuất, bạn có thể xem chứng nhận.
2. Thời gian giao hàng của bạn là bao lâu?
    Thông thường là 5-10 ngày nếu hàng còn trong kho. Hoặc là 15-20 ngày nếu hàng không có trong kho, tùy thuộc vào số lượng.
3. Bạn có cung cấp mẫu không? Miễn phí hay có phí?
    Có, chúng tôi có thể cung cấp mẫu miễn phí nhưng cần thanh toán chi phí vận chuyển.
4. Điều khoản thanh toán của bạn là gì?
    Thanh toán
=1000USD, 50% T/T trả trước, số dư trước khi giao hàng.
