Mặt bích trượt CUNI ASTM B466 UNS C71500 4 inch ASME B16.5

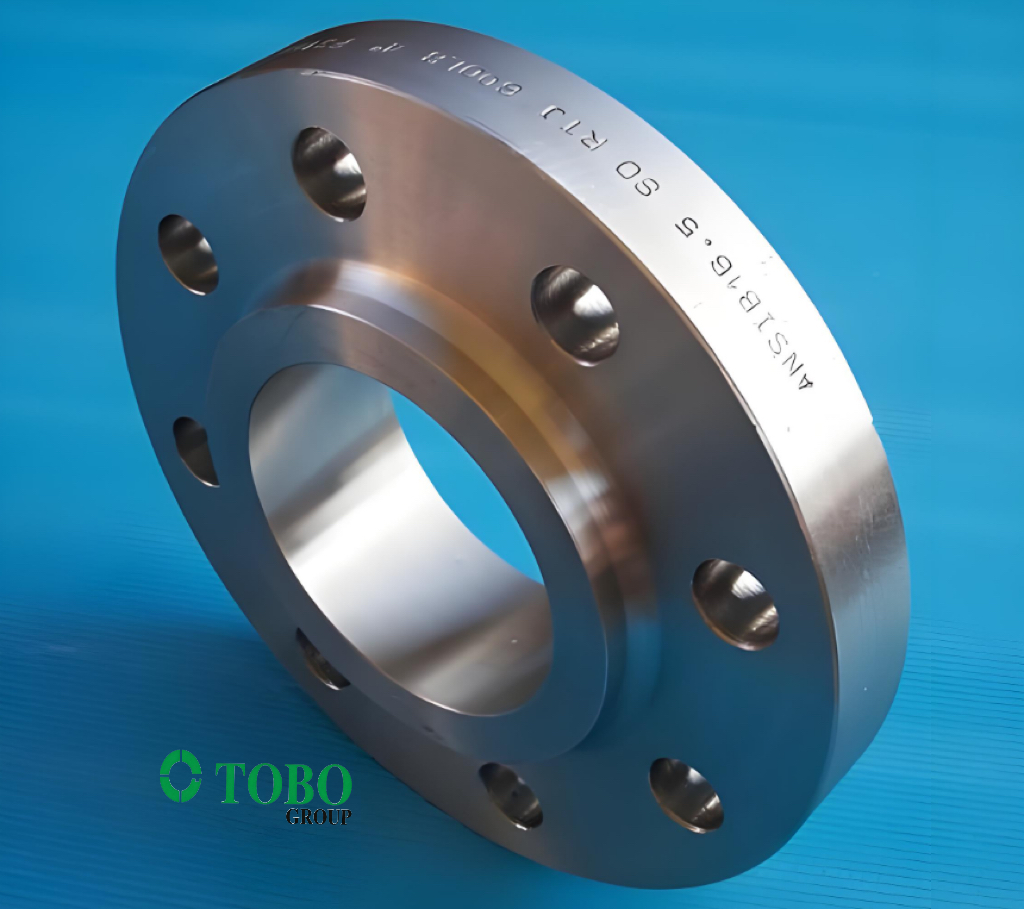

CUNI Slip On Flange ASTM B466 UNS C71500 4 inch ASME B16.5

1Mô tả sản phẩm

Sản phẩm này là một slide-on (SO) flange được sản xuất từUNS C71500(70/30 hợp kim đồng-nickel / CuNi 70/30)ASTM B466vàASME B16.5tiêu chuẩnCòn được gọi là CuNi30Fe1Mn hoặc Werkstoff Nr. 2.0882, hợp kim này bao gồm khoảng 70% đồng và 30% niken, với sự bổ sung ít sắt và mangan để tăng độ bền, khả năng chống ăn mòn và chống xói mòn. Một slide-on flange được thiết kế để trượt qua đầu ống và sau đó được hàn cả bên trong và bên ngoài, cung cấp một kết nối mạnh mẽ, chống rò rỉVòng kẹp 4 inch này phù hợp với các ứng dụng áp suất thấp đến trung bình và được sử dụng rộng rãi trong các hệ thống đường ống nước biển và biển.

2Các thông số sản phẩm chính

3Ứng dụng / Sử dụng

Chiếc miếng kẹp trượt này là lý tưởng cho nước biển và hệ thống chất lỏng ăn mòn:

• Hàng hải và đóng tàu: Hệ thống làm mát nước biển, đường dẫn nước chữa cháy, hệ thống đệm

• Dầu & khí ngoài khơi: ống dẫn nền tảng, ứng dụng dưới biển, tiêm nước biển

• Các nhà máy khử muối: Nạp nước biển, đường dẫn cung cấp nước đảo chiều, tái lưu thông nước muối

• Sản xuất điện: Hệ thống nước làm mát bằng máy ngưng tụ, bộ trao đổi nhiệt

• Xử lý hóa học: Môi trường chứa clo, các đơn vị nước làm mát

4Ưu điểm

• Chống ăn mòn vượt trội: Chống đặc biệt với nước biển, hố, ăn mòn khe hở và ăn mòn căng thẳng clorua

• Kháng nhiễm sinh học: Hàm lượng đồng ức chế sự phát triển sinh học của biển

• Sức mạnh cao hơn: 70/30 CuNi cung cấp sức mạnh và khả năng chống xói mòn tốt hơn 90/10 CuNi

• Hiệu quả về chi phí: Thiết kế trượt là dễ dàng hơn để lắp đặt và kinh tế hơn so với dây chuyền hàn cổ

• Khả năng hàn tốt: Cấu trúc alpha một pha cho phép các tính chất chế tạo xuất sắc

5. Chức năng

Vòng kẹp trượt cung cấp một điểm kết nối đệm để kết nối các đường ống, van hoặc thiết bị. Vòng kẹp trượt qua đầu ống và được bảo vệ bằng hàn filet ở cả bên trong và bên ngoài,tạo thành một, khớp chống rò rỉMặt vòm chứa một vòm đệm để đảm bảo một con dấu đáng tin cậy khi bị bóp vào vòm đệm.

6. Hướng dẫn cài đặt

1. Kiểm tra giải nén: Kiểm tra thiệt hại khi vận chuyển; xác minh các dấu hiệu và kích thước theo ASME B16.5.

2. Chuẩn bị bề mặt: Làm sạch đầu ống và lỗ ống bằng các dụng cụ chuyên dụng; loại bỏ tất cả dầu, mỡ và chất gây ô nhiễm.

3. Định vị: Trượt sườn trượt trên đường ống đến vị trí cần thiết. Đầu ống không nên được rửa với mặt nâng bề mặt niêm phong.

4. Sự liên kết: Xoay sườn để sắp xếp lỗ cuộn với các thành phần giao phối.

5. Ống hàn: Áp dụng dây hàn ở một số điểm xung quanh vòm để giữ nó ở vị trí.

6. Xích kết thúc: Thực hiện hàn filet trên cả bên trong và bên ngoài của miếng lót. hàn TIG được khuyến cáo.

7. Sau hàn: Các khu vực hàn sạch; không cần xử lý nhiệt sau hàn.

8. Chốt: Lắp đặt vỏ, cọc và thắt chặt theo trình tự mô-men xoắn ngang đến giá trị mô-men xoắn được khuyến cáo.

7Các biện pháp phòng ngừa

• Sự sạch sẽ: Cần mức độ sạch cao hơn so với chế tạo thép carbon; sử dụng các công cụ thép không gỉ chuyên dụng.

• Giới hạn nhiệt độ: Đối với dịch vụ ăn mòn bằng nước, xác minh điều kiện hệ thống ở nhiệt độ trên 300 °C.

• Điện áp nhiệt hàn: CuNi bể nước chậm với một phim oxit; đòi hỏi điều khiển amperage thích hợp.

• Sự tương thích trung bình: Không được khuyến cáo sử dụng với các axit oxy hóa mạnh (ví dụ, axit nitric) hoặc hệ thống amoniac.

• Vòng xoắn cuộn: Không vượt quá mô-men xoắn khuyến cáo để ngăn ngừa hư hỏng vỏ nắp hoặc biến dạng vảy.

• Lựa chọn đệm: Chọn vật liệu đệm phù hợp với môi trường hoạt động và điều kiện áp suất/nhiệt độ.

8. Vận chuyển & giao hàng

• Thời gian giao hàng tiêu chuẩn thường là15-30 ngày, tùy thuộc vào số lượng đặt hàng, lớp áp suất và tính năng sẵn có.

9Các điều khoản thanh toán

• Các phương thức thanh toán quốc tế phổ biến bao gồm:T/T (Bằng điện tín)vàL/C khi nhìn thấy (Letter of Credit).

10Bao bì

• Các sản phẩm được đóng gói an toànvỏ gỗ dánhoặcthùng gỗvới đệm bên trong để đảm bảo vận chuyển an toàn và ngăn ngừa thiệt hại trong quá trình vận chuyển.

11Chính sách sau bán hàng / trả lại & bảo hành

• Tất cả các sản phẩm được kiểm tra chất lượng nghiêm ngặt trước khi vận chuyển, vớiChứng chỉ thử nghiệm máy xay (EN 10204 3.1/3.2)có sẵn.

• Kiểm tra của bên thứ ba (ABS, DNV, CCS, LR, BV, vv) có sẵn theo yêu cầu.

• Trong trường hợp có vấn đề về chất lượng, giữ lại bao bì gốc và cung cấp hình ảnh hoặc báo cáo kiểm tra của bên thứ ba có liên quan.

• Các điều khoản hoàn trả, trao đổi và bảo hành cụ thể phải tuân theo thỏa thuận hợp đồng bán hàng cuối cùng.

Câu hỏi thường gặp

1Ông là công ty thương mại hay nhà sản xuất?
Chúng tôi là nhà sản xuất, bạn có thể thấy giấy chứng nhận.
2Thời gian giao hàng của anh bao lâu?
Nói chung là 5-10 ngày nếu hàng hóa có trong kho. hoặc là 15-20 ngày nếu hàng hóa không có trong kho, nó là theo số lượng.
3Các anh có cung cấp mẫu không?
Vâng, chúng tôi có thể cung cấp mẫu miễn phí nhưng cần phải trả chi phí vận chuyển.
4Điều khoản thanh toán của anh là gì?
Thanh toán <= 1000USD, 100% trước. Thanh toán>= 1000USD, 50% T / T trước, số dư trước khi vận chuyển.
