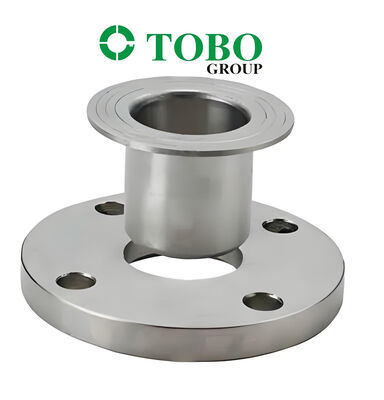

Mặt bích ghép nối ASTM A815 UNS S31803 Thép không gỉ Duplex 2" ASME B16.5

Vòng nối vòng vòm ASTM A815 UNS S31803 Duplex Stainless Steel 2 ¢ ASME B16.5

1Mô tả sản phẩm

Sản phẩm này là một Lap Joint (LJ) flange được sản xuất từUNS S31803(Duplex 2205 / F51) thép không gỉ theoASTM A815vàASME B16.5tiêu chuẩn. Một vòm khớp lưng (còn được gọi là "vòm lỏng") là một tập hợp hai phần bao gồm một vòm hỗ trợ và một đầu stub. cuối stub được đùi-đào với ống, và vòng vòm chung kết flange trượt qua cuối stubBản thân sợi vòm làkhôngđược kết nối trực tiếp với đầu ống hoặc đầu ống, cho phép nó quay tự doUNS S31803 là thép không gỉ hai pha với cấu trúc vi mô khoảng 50% austenite và 50% ferrite,cung cấp cường độ gấp đôi độ bền của thép không gỉ austenit tiêu chuẩn 300 như 304/316L. Vòng kẹp 2 "được thiết kế cho các ứng dụng đòi hỏi phải tháo rời thường xuyên, linh hoạt sắp xếp và chống ăn mòn cao.

2Các thông số sản phẩm chính

3Ứng dụng / Sử dụng

Chiếc vòm khớp lưng này là lý tưởng cho môi trường ăn mòn và các hệ thống đòi hỏi bảo trì thường xuyên:

• Dầu & khí: Các nền tảng ngoài khơi, đường ống ngầm, đường phun hóa chất

• Xử lý hóa học: Dòng quy trình chứa clo, dịch vụ axit

• Kỹ thuật hàng hải: Hệ thống ống dẫn nước biển, đóng tàu, nhà máy khử muối

• Sản xuất điện: Hệ thống nước làm mát, bộ trao đổi nhiệt

• Bột giấy: Dòng tẩy trắng, hệ thống tiêu hóa

• Bơm áp thấp và đường kính lớn: Kích thước trên 24 " thường được sản xuất như khớp đùi

4Ưu điểm

• Thiết kế miếng kệ quay: Vòng lưng có thể xoay tự do, cho phép dễ dàng sắp xếp các lỗ cuộn ngay cả khi các đường ống không được sắp xếp

• Hiệu quả về chi phí: Chỉ có đầu stub cần được làm bằng thép không gỉ képlex; sợi brush có thể được sản xuất từ thép carbon chi phí thấp hơn, giảm đáng kể chi phí hệ thống tổng thể

• Sức mạnh vượt trội: Sức mạnh sản xuất là khoảng gấp đôi so với thép austenit 316L, cho phép thiết kế tường mỏng hơn

• Chống ăn mòn tuyệt vời: PREN ~ 34-36 cung cấp sức đề kháng vượt trội đối với hố, ăn mòn vết nứt, và ăn mòn căng thẳng clo

• Bảo trì dễ dàng: Thiết kế khớp tay cho phép tháo rời và lắp ráp nhanh chóng mà không cần cắt hoặc hàn để kiểm tra và làm sạch đường ống

5. Chức năng

Vòng nối lưng cung cấp một điểm kết nối được tháo rời, chống rò rỉ để kết nối các đường ống, van hoặc thiết bị trong hệ thống đường ống. Kết thúc stub được đệm-đào với ống, và các flange hỗ trợ trượt qua nó, cho phép các flange quay tự do cho đường thẳng thắn ổ cắm. Mặt vòm chứa một miếng đệm để đảm bảo một con dấu đáng tin cậy khi được bóp vào một vòm kết hợp.hoặc thay thế thành phần.

6. Hướng dẫn cài đặt

1. Kiểm tra giải nén: Kiểm tra thiệt hại khi vận chuyển; xác minh các dấu hiệu và kích thước theo ASME B16.5

2. Chuẩn bị bề mặt: Làm sạch các stub cuối hàn bevel và khu vực lân cận bằng cách sử dụng các công cụ chuyên dụng; loại bỏ tất cả dầu, mỡ và chất gây ô nhiễm

3. Phối hàn đầu đệm: Đào cuối ống theo WPS được phê duyệt với các thợ hàn được chứng nhận.Sản phẩm được sử dụng trong các loại sản phẩm khác nhau.

4. Bộ sợi vòm: Trượt các khớp lưng lưng hỗ trợ trên đầu stub

5. Lắp đặt đệm: Đặt một miếng đệm phù hợp (ví dụ, vòng xoắn ốc, PTFE) trên mặt miếng lót

6. Chốt: Đặt các lỗ cuộn bằng cách xoay các vòm hỗ trợ tự do, cài đặt các nút, và thắt chặt trong một chuỗi mô-men xoắn ngang đến giá trị mô-men xoắn khuyến cáo

7. Hydrotest: Áp suất thử nghiệm = 1,5 × áp suất thiết kế; nhiệt độ môi trường không dưới 5°C

7Các biện pháp phòng ngừa

• Cân bằng Ferrite: Đảm bảo hàm lượng ferrite vẫn nằm trong khoảng 40-60% theo khối lượng.

• Giới hạn nhiệt độ: Không được khuyến cáo sử dụng ở nhiệt độ trên 300 °C hoặc dưới -50 °C do độ dẻo dai giảm

• Sự sạch sẽ: Cần mức độ sạch cao hơn so với sản xuất thép cacbon; sử dụng các công cụ chuyên dụng để ngăn ngừa ô nhiễm

• Vòng xoắn cuộn: Không vượt quá mô-men xoắn khuyến cáo để ngăn ngừa hư hỏng vỏ nắp hoặc biến dạng miếng lót

• Lựa chọn đệm: Chọn vật liệu đệm tương thích với môi trường hoạt động và điều kiện áp suất/nhiệt độ

• Khả năng tương thích cuối stub: Đảm bảo loại cuối stub (A, B, hoặc C) phù hợp với thiết kế vòm khớp

8. Vận chuyển & giao hàng

• Thời gian giao hàng tiêu chuẩn thường là15-30 ngàycho kích thước tiêu chuẩn; kích thước lớn hơn và thông số kỹ thuật tùy chỉnh có thể yêu cầu thời gian dẫn kéo dài

9Các điều khoản thanh toán

• Các phương thức thanh toán quốc tế phổ biến bao gồm:T/T (Bằng điện tín)vàL/C khi nhìn thấy (Letter of Credit)

10Bao bì

• Các sản phẩm được đóng gói an toànvỏ gỗ dánhoặcthùng gỗvới đệm bên trong để đảm bảo vận chuyển an toàn và ngăn ngừa thiệt hại trong quá trình vận chuyển

11Chính sách sau bán hàng / trả lại & bảo hành

• Tất cả các sản phẩm được kiểm tra chất lượng nghiêm ngặt trước khi vận chuyển, vớiChứng chỉ thử nghiệm máy xay (EN 10204 3.1/3.2)có sẵn, bao gồm hàm lượng ferrite và kết quả thử nghiệm ăn mòn

• Kiểm tra của bên thứ ba (ABS, DNV, CCS, LR, BV, vv) có sẵn theo yêu cầu

• Trong trường hợp có vấn đề về chất lượng, giữ lại bao bì gốc và cung cấp hình ảnh hoặc báo cáo kiểm tra của bên thứ ba có liên quan

• Các điều khoản hoàn trả, trao đổi và bảo hành cụ thể phải tuân theo thỏa thuận hợp đồng bán hàng cuối cùng.

Câu hỏi thường gặp

1Ông là công ty thương mại hay nhà sản xuất?
Chúng tôi là nhà sản xuất, bạn có thể thấy giấy chứng nhận.
2Thời gian giao hàng của anh bao lâu?
Nói chung là 5-10 ngày nếu hàng hóa có trong kho. hoặc là 15-20 ngày nếu hàng hóa không có trong kho, nó là theo số lượng.
3Các anh có cung cấp mẫu không?
Vâng, chúng tôi có thể cung cấp mẫu miễn phí nhưng cần phải trả chi phí vận chuyển.
4Điều khoản thanh toán của anh là gì?
Thanh toán <= 1000USD, 100% trước. Thanh toán>= 1000USD, 50% T / T trước, số dư trước khi vận chuyển.
