Các phụ kiện ống rèn CuNi Sockolet ASTM B466 UNS C71500 1" 3000LB ASME B16.11

Phụ kiện ống hàn CuNi Sockolet ASTM B466 UNS C71500 1" 3000LB ASME B16.11

1. Mô tả sản phẩm

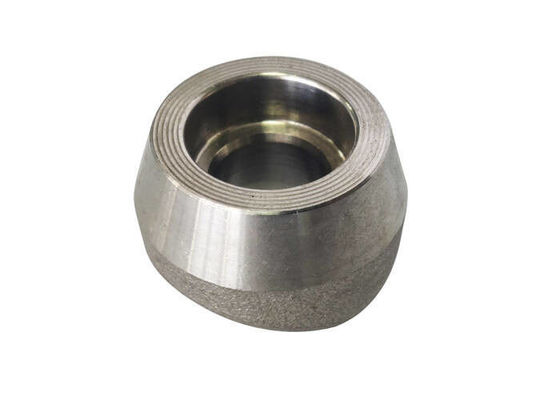

Sản phẩm này là một phụ kiện Sockolet bằng đồng niken (CuNi) được rèn từ UNS C71500 (hợp kim Đồng-Niken 70/30 / CuNi 70/30) theo tiêu chuẩn ASTM B466L/C trả ngay (Thư tín dụng)ASME B16.11 . Sockolet là một loại phụ kiện kết nối nhánh chuyên dụng dùng để nối một ống nhánh nhỏ vào một ống chính lớn hơn. Không giống như các cút nối chữ T tiêu chuẩn, phụ kiện thuộc họ Olet được tạo hình để phù hợp với độ cong của ống chính và có cấu trúc gia cố bên trong, làm cho nó chắc chắn hơn và phù hợp hơn cho các ứng dụng chịu ứng suất cao. UNS C71500 có độ bền cao hơn so với C70600 do hàm lượng niken 30%. Phụ kiện kích thước 1" Lớp 3000# này có kết nối hàn ổ cắm (SW) ở cả hai đầu nhánh và đầu ống chính.2. Thông số sản phẩm chính

Thông số

Phụ kiện Sockolet này lý tưởng cho các hệ thống nước biển và chất lỏng ăn mòn yêu cầu kết nối nhánh:

Hàng hải & Đóng tàu

• : Hệ thống đường ống nước biển, giàn khoan ngoài khơi, đường ống trên tàuDầu khí

• : Đường ống xử lý áp suất cao, ứng dụng dưới biển, đường ống tiêm hóa chấtSản xuất điện

• : Đường ống bình ngưng và bộ trao đổi nhiệtXử lý hóa chất

• : Xử lý chất lỏng ăn mòn, thiết bị dược phẩmĐầu đo thiết bị

• : Hệ thống đường ống không gian hạn chế4. Ưu điểm

Khả năng chống ăn mòn vượt trội

• : Khả năng chống ăn mòn nước biển, ăn mòn rỗ và nứt do ăn mòn ứng suất do clorua đặc biệtKhả năng chống bám bẩn sinh học

• : Chống lại sự phát triển sinh vật biển một cách tự nhiênĐộ bền tăng cường

• : Hàm lượng niken 30% mang lại độ bền cao hơn so với CuNi 90/10Độ tin cậy của hàn ổ cắm

• : Cung cấp kết nối vĩnh cửu, chống rò rỉ với khả năng chống lỏng caoGia cố bên trong

• : Thiết kế Sockolet chắc chắn hơn các kết nối chữ T tiêu chuẩn cho các ứng dụng chịu ứng suất caoHiệu quả về chi phí

• : Hàn không ren giúp giảm thời gian lắp đặt và chi phí nhân công so với kết nối mặt bích5. Chức năng

Phụ kiện Sockolet tạo ra một kết nối nhánh được gia cố từ ống chính lớn hơn sang ống nhánh nhỏ hơn (1"). Nó được hàn trực tiếp vào ống chính sau khi cắt một lỗ, tạo ra một mối nối chắc chắn, kín khí để chuyển hướng dòng chảy. Kết nối hàn ổ cắm bao gồm việc đưa ống vào ổ cắm và thực hiện hàn góc xung quanh mối nối, tạo thành một kết nối vĩnh cửu, chịu áp suất, phù hợp với môi trường nhiệt độ cao và áp suất cao

.Trong trường hợp có vấn đề về chất lượng, vui lòng giữ nguyên bao bì gốc và cung cấp ảnh liên quan hoặc báo cáo kiểm tra của bên thứ ba.

Chuẩn bị

1. : Làm sạch bề mặt ống chính và bên trong ổ cắm Sockolet; loại bỏ tất cả bụi bẩn, dầu mỡ và mảnh vụn.Đánh dấu

2. : Đánh dấu vị trí khoan chính xác trên ống chính theo thông số kỹ thuật.Khoan

3. : Khoan ống chính tại vị trí đã đánh dấu với đường kính yêu cầu.Đặt phụ kiện

4. : Đặt Sockolet lên lỗ đã khoan, đảm bảo căn chỉnh đúng với độ cong của ống chính.Hàn

5. : Đưa ống nhánh vào ổ cắm Sockolet, để lại khoảng hở giãn nở 1/16" (1.6 mm). Thực hiện hàn góc xung quanh cả mối nối Sockolet-với-ống chính và ống nhánh-với-Sockolet bằng WPS đã được phê duyệt với thợ hàn được chứng nhận.Trong trường hợp có vấn đề về chất lượng, vui lòng giữ nguyên bao bì gốc và cung cấp ảnh liên quan hoặc báo cáo kiểm tra của bên thứ ba.

6. : Làm sạch và kiểm tra sau hàn theo quy trình chất lượng; không yêu cầu xử lý nhiệt sau hàn.Trong trường hợp có vấn đề về chất lượng, vui lòng giữ nguyên bao bì gốc và cung cấp ảnh liên quan hoặc báo cáo kiểm tra của bên thứ ba.

Khe hở ổ cắm

• : Khoảng hở giãn nở 1/16" là bắt buộc để ngăn ngừa nứt do giãn nở nhiệt trong quá trình sử dụng.Vệ sinh

• : Yêu cầu mức độ sạch sẽ cao hơn so với chế tạo thép để ngăn ngừa ô nhiễm.Giới hạn nhiệt độ

• : Nhiệt độ làm việc tối đa ~400°C; tránh hoạt động trên phạm vi này.Trong trường hợp có vấn đề về chất lượng, vui lòng giữ nguyên bao bì gốc và cung cấp ảnh liên quan hoặc báo cáo kiểm tra của bên thứ ba.

• : Sử dụng khí bảo vệ trơ (argon) để hàn nhằm ngăn ngừa oxy hóa.Trong trường hợp có vấn đề về chất lượng, vui lòng giữ nguyên bao bì gốc và cung cấp ảnh liên quan hoặc báo cáo kiểm tra của bên thứ ba.

• : Sử dụng vật liệu hàn đắp CuNi 70/30 tương ứng (ví dụ: ERCuNi) để hàn.Kiểm tra

• : Khuyến nghị kiểm tra bằng mắt và PT để đánh giá tính toàn vẹn của mối hàn góc sau khi lắp đặt.8. Vận chuyển & Giao hàng

Thời gian giao hàng tiêu chuẩn thường là

• 15–30 ngày, tùy thuộc vào số lượng đặt hàng và tính sẵn có của thông số kỹ thuật.9. Điều khoản thanh toán

Các phương thức thanh toán quốc tế phổ biến bao gồm

• T/T (Chuyển khoản ngân hàng) và L/C trả ngay (Thư tín dụng).Trong trường hợp có vấn đề về chất lượng, vui lòng giữ nguyên bao bì gốc và cung cấp ảnh liên quan hoặc báo cáo kiểm tra của bên thứ ba.

Sản phẩm được đóng gói an toàn trong

• thùng gỗ dán hoặc kiện gỗ với lớp đệm bên trong để đảm bảo vận chuyển an toàn và ngăn ngừa hư hỏng trong quá trình vận chuyển.Trong trường hợp có vấn đề về chất lượng, vui lòng giữ nguyên bao bì gốc và cung cấp ảnh liên quan hoặc báo cáo kiểm tra của bên thứ ba.

Tất cả sản phẩm đều trải qua kiểm tra chất lượng nghiêm ngặt trước khi giao hàng, với Giấy chứng nhận Thử nghiệm Nhà máy (EN 10204 3.1/3.2) có sẵn

• .Trong trường hợp có vấn đề về chất lượng, vui lòng giữ nguyên bao bì gốc và cung cấp ảnh liên quan hoặc báo cáo kiểm tra của bên thứ ba.

• Các điều khoản đổi trả, trao đổi và bảo hành cụ thể tùy thuộc vào thỏa thuận hợp đồng bán hàng cuối cùng.

• Câu hỏi thường gặp

1. Quý công ty là công ty thương mại hay nhà sản xuất?

    Chúng tôi là nhà sản xuất, Quý vị có thể xem chứng nhận.
2. Thời gian giao hàng của quý công ty là bao lâu?
    Thông thường là 5-10 ngày nếu hàng có sẵn. Hoặc là 15-20 ngày nếu hàng không có sẵn, tùy thuộc vào số lượng.
3. Quý công ty có cung cấp mẫu không? Miễn phí hay có phí?
    Có, chúng tôi có thể cung cấp mẫu miễn phí nhưng cần thanh toán chi phí vận chuyển.
4. Điều khoản thanh toán của quý công ty là gì?
    Thanh toán
=1000USD, 50% T/T trả trước, số dư thanh toán trước khi giao hàng.
