Ống thép không gỉ kết thúc phụ kiện mặt bích chung 304/316L ASME B16.9

Thép không gỉ Stub Ends Lap Joint Flange Fittings 304/316L ASME B16.9

1Mô tả sản phẩm

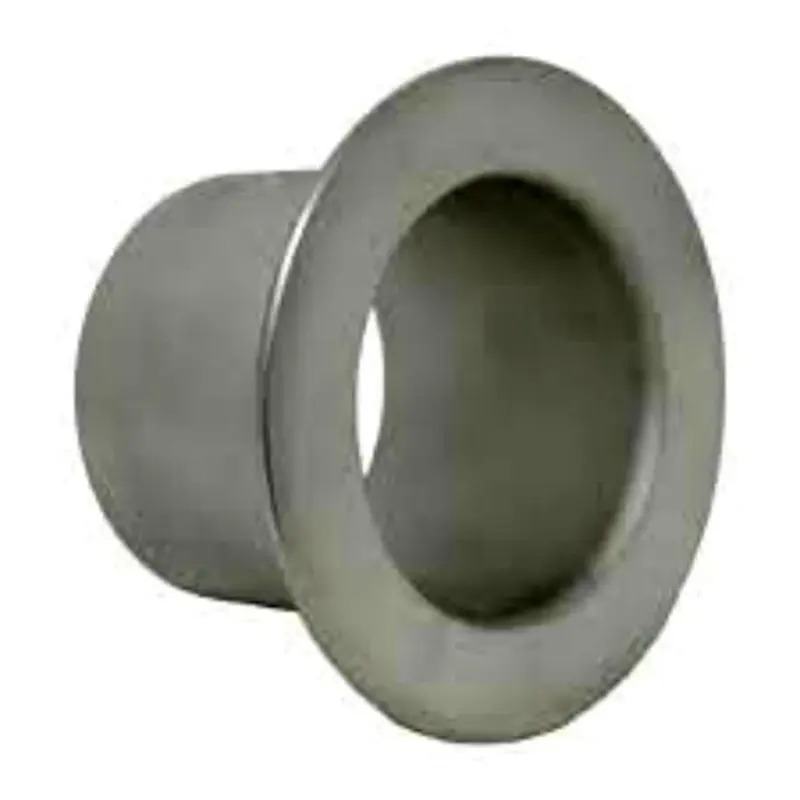

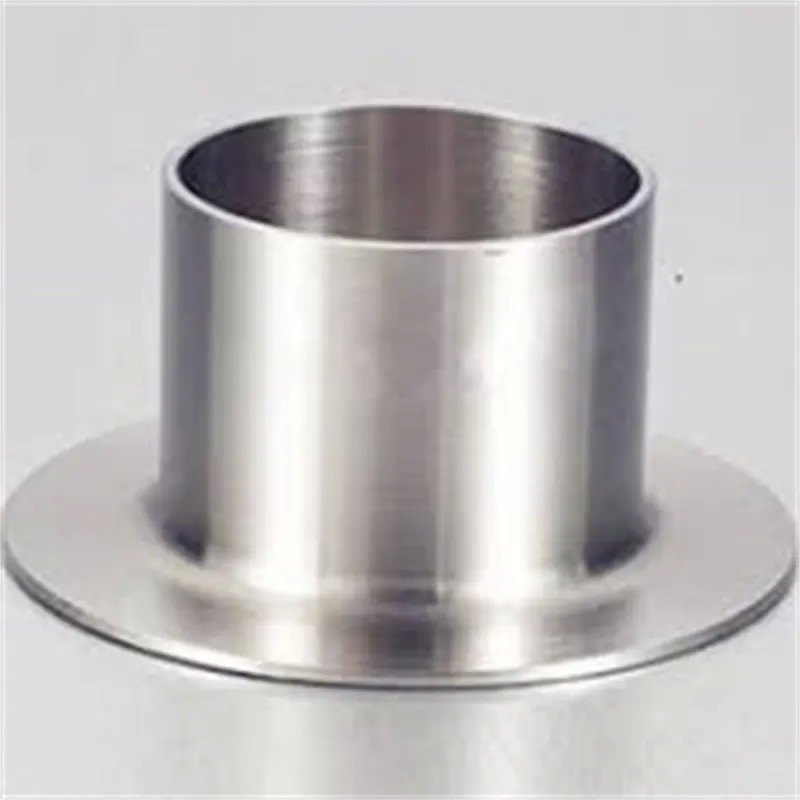

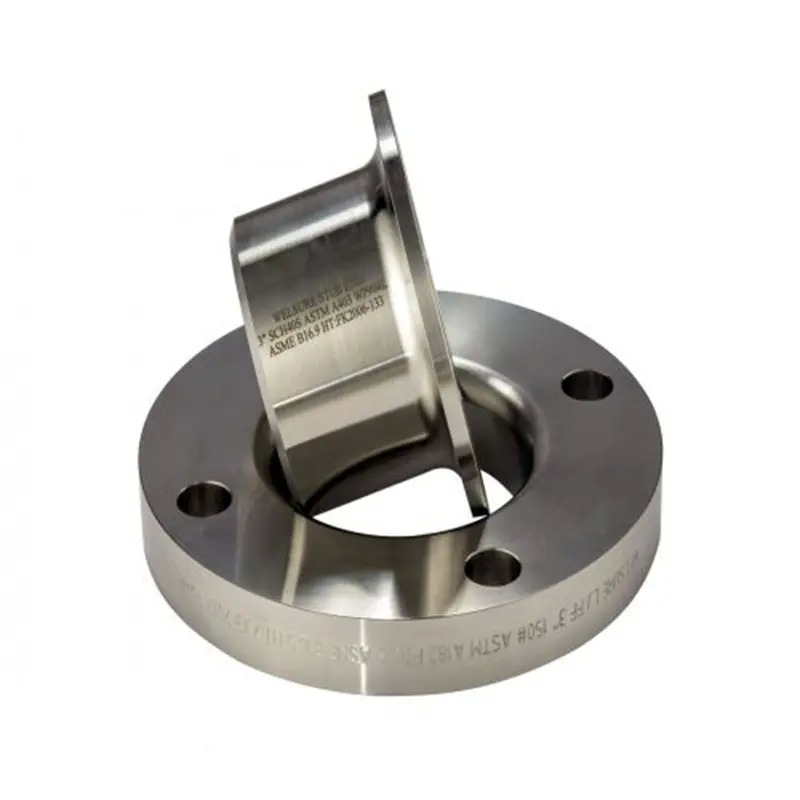

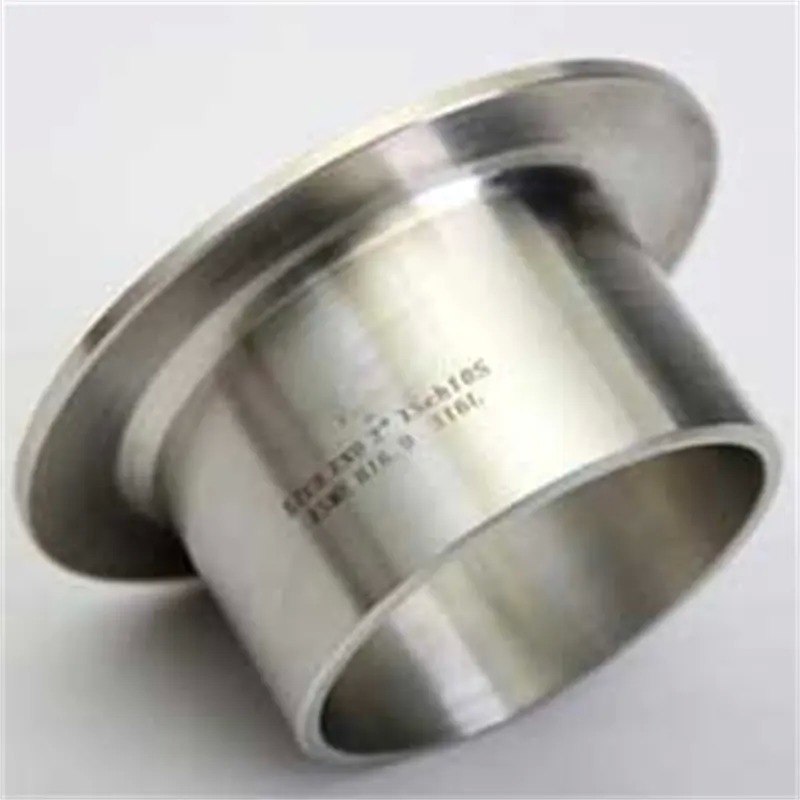

Rustless Steel Stub Ends (còn được gọi là lap joint stub ends hoặc flange stub ends) là các phụ kiện chuyển tiếp chuyển đổi đầu hàn của một ống thành một mặt niêm phong flanged.một đầu là một phần ống thẳng để hàn đítCác vật liệu bao gồm 304/304L, 316/316L, thép không gỉ duplex,và hợp kim dựa trên nikenDựa trên đường viền sau, chúng được phân loại là loại A (chuyển đổi cổ thẳng), loại B (chuyển đổi cong) và loại C (được rèn dày), phù hợp với tường tiêu chuẩn, tường mỏng,và áp suất cao ứng dụng tường dày tương ứngCác tiêu chuẩn sản xuất bao gồm các hệ thống ASME, DIN và JIS để đáp ứng các yêu cầu mua sắm kỹ thuật toàn cầu.

2.Ứng dụng sản phẩm

1. Kết nối dây chuyền chuẩn giữa ống và thiết bị: Được sử dụng để kết nối nhanh các hệ thống đường ống hàn với van, tháp, máy trao đổi nhiệt, máy bơm và các thiết bị khác có vòi phun.

2. Hệ thống truyền thông môi trường ăn mòn: Chỉ có đầu stub tiếp xúc với phương tiện với hợp kim chống ăn mòn; Vòng bành kết hợp có thể được làm bằng thép carbon thông thường, đạt được tối ưu hóa vật liệu khu vực.

3. Dự án đường ống đường kính lớn và áp suất cao: Các vòng quay độc lập vòng tròn kết nối flange giải quyết các trở ngại lắp đặt của xoay đường ống đường kính lớn cho đường thẳng thắn cuộn,đặc biệt phù hợp với các nền tảng ngoài khơi và các nhà máy hóa dầu quy mô lớn.

4. Các trạm chế biến cần kiểm tra thường xuyên: Thích hợp cho vòi phun / xả lò phản ứng, vỏ bộ lọc, đầu vào / đầu ra máy nén và các vị trí khác đòi hỏi phải tháo rời, kiểm tra hoặc làm sạch thường xuyên.

5. Hệ thống đường ống chịu chu kỳ nhiệt và rung động: Khả năng phù hợp cho phép chuyển động trục nhẹ, đệm căng thẳng mở rộng nhiệt và tác động rung động cơ học trên hàn và mặt niêm phong.

6. Các ngành công nghiệp ứng dụng chính: Dầu & khí đốt, lọc dầu & hóa chất, kỹ thuật ngoài khơi, điện & năng lượng, chế biến thực phẩm, hóa chất tinh tế, chất bán dẫn và các đơn vị tách không khí.

3.Lợi thế sản phẩm

• So với các giải pháp kết nối trục tròn truyền thống, các đầu stub thép không gỉ mang lại những lợi thế quan trọng sau:
• Tiết kiệm chi phí vật liệu đáng kể: Trong tập hợp kết nối hoàn chỉnh, chỉ cần đầu stub cần thép không gỉ hoặc hợp kim chống ăn mòn khác; vòng vòm nối vòng có thể được làm bằng thép carbon thông thường.Đối với đường kính lớn và lớp áp suất cao, chi phí vật liệu có thể được giảm khoảng 30% đến 50%, với tiết kiệm trở nên rõ rệt hơn khi kích thước ống tăng lên.
• Hiệu quả lắp đặt caoTrong quá trình lắp đặt, chỉ cần quay vòng lót để sắp xếp lỗ bu lông,loại bỏ nhu cầu xoay các đường ống đường kính lớnMột công nhân duy nhất có thể hoàn thành việc sắp xếp, giảm đáng kể khó khăn xây dựng và giờ người cho các hoạt động ở độ cao cao và không gian hạn chế.
• Bảo trì linh hoạt và thuận tiện: Trong quá trình sửa chữa hệ thống, chỉ cần nới lỏng các bu lông để trượt vòng kẹp trở lại dọc theo ống, cho phép toàn bộ phần ống được nâng ra.Sau khi kiểm tra, tập hợp có thể được lắp đặt lại nhanh chóng, giảm hiệu quả thời gian ngừng hoạt động của máy.
• Phân phối căng thẳng đáng tin cậy và hợp lý: Đồng hàn đít được đặt trên phần thẳng của đầu stub, với khoảng cách đủ từ mặt niêm phong vòng.Khu vực hàn bị ảnh hưởng bởi nhiệt và mặt niêm phong không can thiệp vào nhau. Các căng thẳng từ rung của ống và mở rộng nhiệt không chồng chéo trên mặt niêm phong, dẫn đến độ tin cậy khớp lâu dài cao hơn so với các sườn cổ hàn tích hợp.
• Bảo vệ vòi phun thiết bị hiệu quả: Vì miếng kẹp khớp lưng không có kết nối hàn cứng với thân ống, các khoảnh khắc uốn cong từ trọng lượng ống chết hoặc mở rộng nhiệt không được truyền trực tiếp đến vòi phun thiết bị.Tính năng này đặc biệt quan trọng cho việc bảo vệ vòi phun vào / ra của thiết bị xoay như máy bơm ly tâm, máy nén và tua-bin, ngăn ngừa hiệu quả vết nứt quá tải vòi.
• Các phụ tùng thay thế tuyệt vời: Các vòng kẹp dây chuyền cùng kích thước có thể được thay thế với các đầu stub của các vật liệu khác nhau (ví dụ: 304, 316L, duplex).Chỉ cần lưu trữ các vòng kẹp chung và các đầu stub của các vật liệu khác nhau, cho phép đáp ứng linh hoạt với nhu cầu lắp đặt và thay thế trên các phần ống khác nhau trong khi giảm chi phí lưu trữ và sử dụng vốn.
• Kinh tế toàn vòng đời vượt trội: Xem xét chi phí mua sắm ban đầu, chi phí lao động lắp đặt, tổn thất thời gian ngừng bảo trì và cam kết vốn phụ tùng thay thế,sự kết hợp đầu thép không gỉ + dây kẹp khớp lưng có tổng chi phí thấp hơn đáng kể trong vòng 25 năm tuổi thọ kỹ thuật so với các giải pháp kẹp thép không gỉ tích hợp.

4Các thông số kỹ thuật chính
