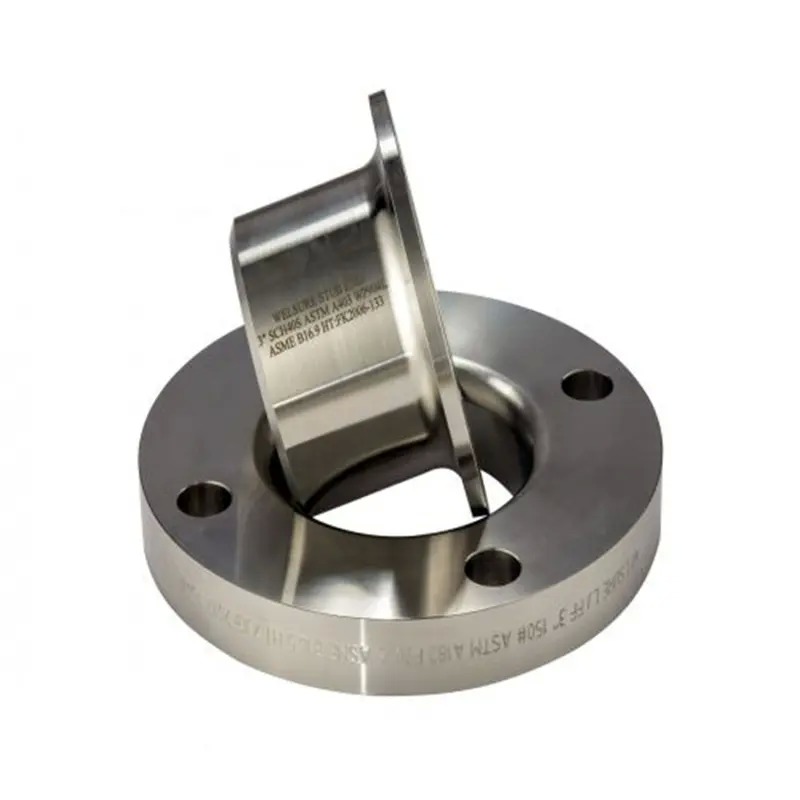

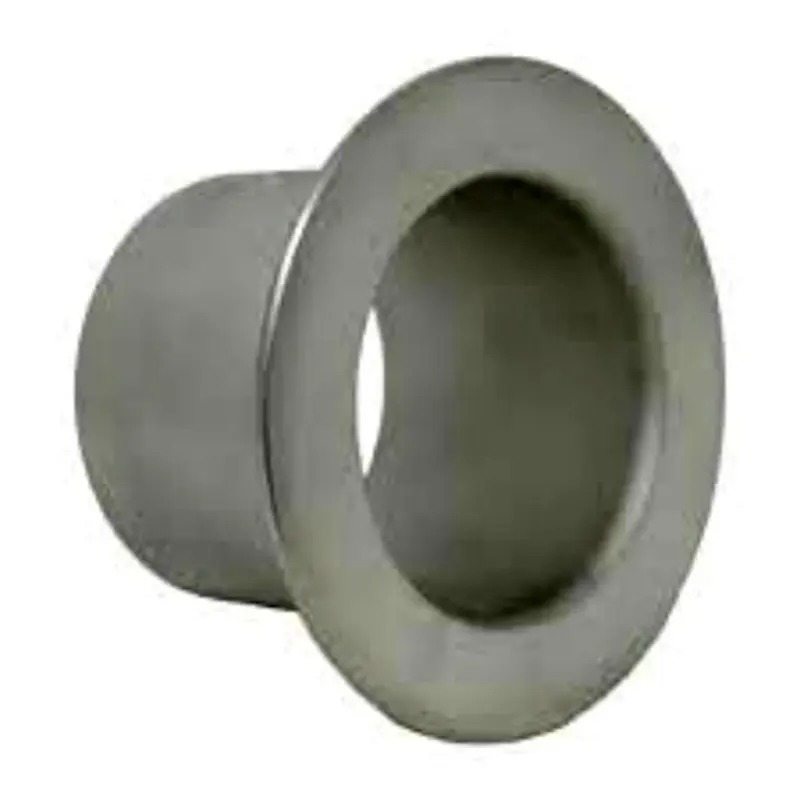

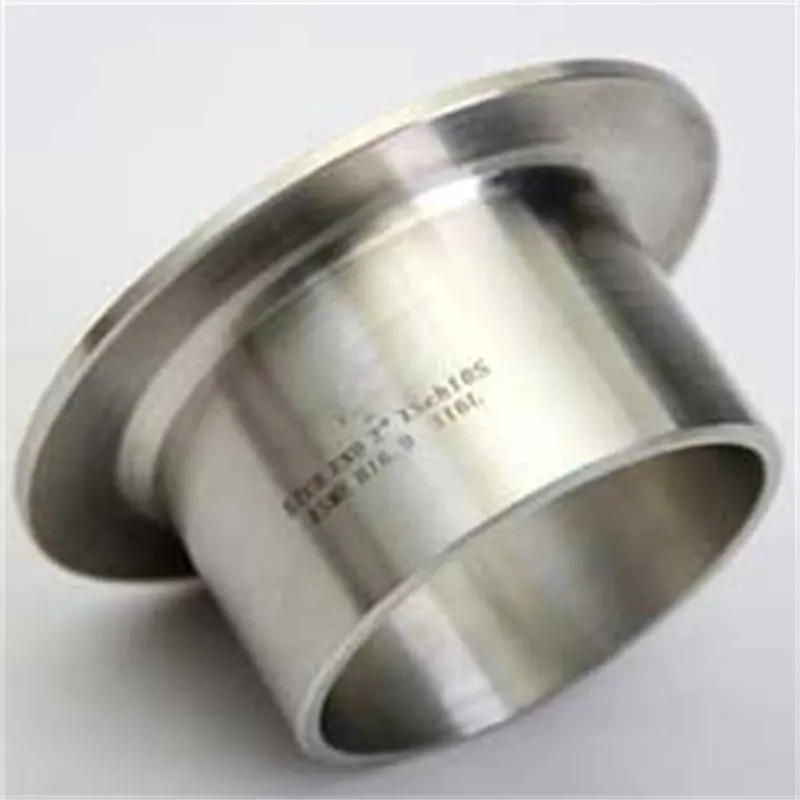

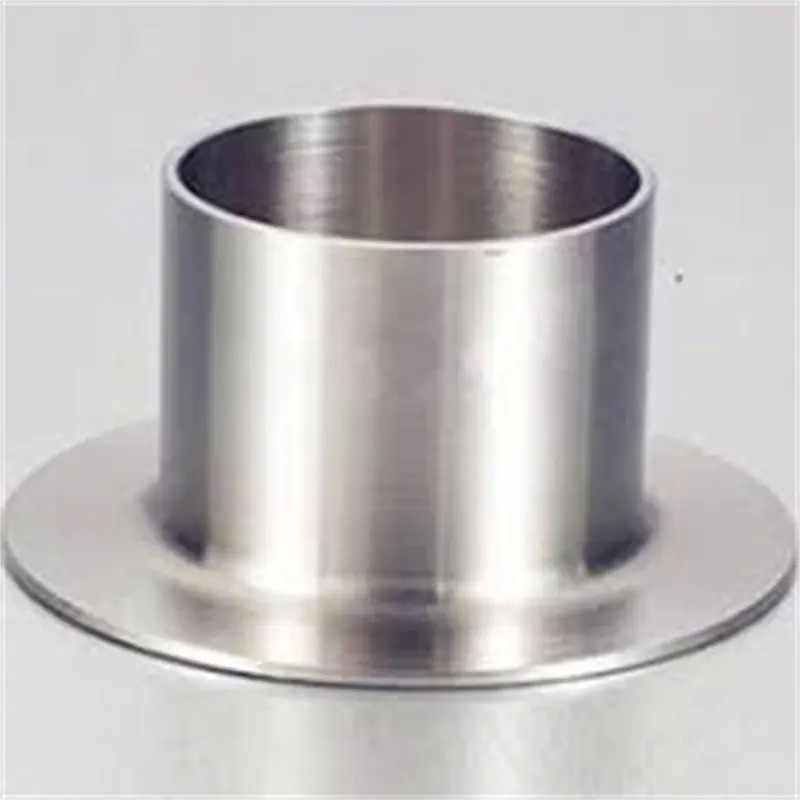

MSS SP-43 Ống thép không gỉ kết thúc khớp nối kiểu ngắn 316L

  • MSS SP-43 Stainless Steel Stub Ends Short Pattern Lap Joint 316L
  • MSS SP-43 Stainless Steel Stub Ends Short Pattern Lap Joint 316L
  • MSS SP-43 Stainless Steel Stub Ends Short Pattern Lap Joint 316L
  • MSS SP-43 Stainless Steel Stub Ends Short Pattern Lap Joint 316L
  • MSS SP-43 Stainless Steel Stub Ends Short Pattern Lap Joint 316L
Nguồn gốc Thượng Hải, Trung Quốc
Hàng hiệu TOBO
Chứng nhận ISO/TUV/SGS
Số mô hình Kết thúc sơ khai bằng thép không gỉ
Số lượng đặt hàng tối thiểu 1 cái
Giá bán Có thể đàm phán
chi tiết đóng gói Gói vận chuyển tiêu chuẩn
Thời gian giao hàng 15-30 ngày làm việc
Điều khoản thanh toán T/T, Công Đoàn Phương Tây
Khả năng cung cấp 10 tấn/tháng
Thông tin chi tiết sản phẩm
Tên sản phẩm MSS SP-43 Ống thép không gỉ kết thúc khớp nối kiểu ngắn 316L Tiêu chuẩn ASME B16.9 / MSS SP-43
lớp vật liệu UNSS31803 E-mail andyhuang@cnjdgy.com
Chống ăn mòn Xuất sắc Kết thúc vát, đồng bằng
Bề mặt Dung dịch ngâm chua Vật liệu Thép không gỉ (thường là SS304, SS316, SS316L)
Kỹ thuật Hình thành lạnh người mẫu tê liệt 1/2
Lớp áp lực 150#, 300#, 600#, 900#, 1500#, 2500# Kiểu cuối Đầu hàn mông
đóng gói Vỏ gỗ Tiêu chuẩn ASME B16.9, MSS SP-43
Các loại liền mạch Hình thức Bán kính dài, bán kính ngắn, giảm
Làm nổi bật

MSS SP-43 stainless steel stub ends

,

316L kết thúc đệm khớp đùi

,

short pattern stainless stub ends
Để lại lời nhắn
Mô tả sản phẩm

MSS SP-43 Stainless Steel Stub Ends Short Pattern Lap Joint 316L



1Mô tả sản phẩm

Rustless Steel Stub Ends (còn được gọi là lap joint stub ends) là các phụ kiện ống biến đầu ống thành mặt kết nối.Chúng bao gồm một phần ống thẳng và một vòng phồng ở một đầuMặt lưng phục vụ như là bề mặt niêm phong, trong khi vai sau chịu tải buộc từ sườn khớp lưng.Sản phẩm không bao gồm sườn và phải được ghép với sườn khớp lưngCác vật liệu bao gồm 304/304L, 316/316L, thép không gỉ képlex và hợp kim dựa trên niken.Loại B (chuyển hướng cong), và loại C (được rèn dày), phù hợp với các lớp áp suất khác nhau và yêu cầu về độ dày tường.

2.Ứng dụng sản phẩm

  1. Được sử dụng với các sườn khớp lưngđể tạo ra các bộ kết nối đầy đủ cho các hệ thống ống thép khác nhau.

  2. Các đường truyền môi trường ăn mòn: Cuối stub tiếp xúc với môi trường bằng thép không gỉ, trong khi vòng vít có thể là thép cacbon, cho phép lựa chọn vật liệu theo vùng.

  3. Hệ thống đường ống đường kính lớn: Vòng vòm vòng quay tự động giải quyết các khó khăn về sự sắp xếp khi quay các ống đường kính lớn là không thực tế.

  4. Các phần ống cần bảo trì thường xuyên: Ví dụ như đường hút bơm, kênh trao đổi nhiệt và vòi xả lò phản ứng đòi hỏi phải làm sạch thường xuyên.

  5. Các đường dây chịu rung động hoặc dịch chuyển nhiệt: Khả năng phù hợp làm giảm rung động và hấp thụ sự mở rộng nhiệt trục nhỏ.

  6. Các lĩnh vực hạ lưu chính: lọc dầu, kỹ thuật ngoài khơi, chế biến khí tự nhiên, chế biến thực phẩm, chất bán dẫn và các đơn vị tách không khí.

​

3.Lợi thế sản phẩm

Khả năng so sánh SS Stub End + Lap Joint Flange Phân cổ hàn truyền thống (Tích hợp)
Chi phí vật liệu Chỉ cuối stub sử dụng SS; vòng kẹp có thể là CS, cung cấp tiết kiệm đáng kể Toàn bộ sườn là SS; rất tốn kém trong đường kính lớn
Dễ cài đặt Vòng kệ quay tự do; sắp xếp cuộn là dễ dàng; một công nhân có thể làm điều đó Cần phải xoay toàn bộ sườn hoặc đường ống; cài đặt khó khăn
Bảo trì / Phân tích Loosen các vít để tách; không cần làm việc nóng Nhu cầu cắt lát hàn; khó khăn và không thể tái sử dụng
Số lần hàn Chỉ cần 1 dây hàn chân Cần 2 dây hàn filet (cái cổ sườn đến ống)
Phân phối căng thẳng hàn là xa từ mặt niêm phong; căng thẳng nhiệt không chồng chéo Đồng hàn liền kề cổ vít; nguy cơ nồng độ căng thẳng cao hơn
Trọng lượng vòi Không có khoảnh khắc uốn cong truyền; bảo vệ vòi phun thiết bị Kết nối cứng; chuyển động uốn cong ống trực tiếp sang thiết bị
Các bộ phận thay thế chung Vòng kẹp được trao đổi giữa các vật liệu; ít loại phụ tùng thay thế hơn Mỗi vật liệu và kích thước được dành riêng; tồn kho phụ tùng phức tạp





MSS SP-43 Ống thép không gỉ kết thúc khớp nối kiểu ngắn 316L

4Các thông số kỹ thuật chính

Parameter Chi tiết thông số kỹ thuật
Tiêu chuẩn áp dụng ASME B16.9 / B16.28, MSS SP-43, DIN 2616 / EN 12560, JIS B2311, GB/T 12459
Vật liệu chung 304/304L, 316/316L, 321, 347, Duplex S31803/S32205, 904L, hợp kim 625, vv
Khả năng bao phủ kích thước Không may: DN15 DN600; hàn: DN15 DN1800
Lịch độ dày tường Sch 5S, Sch 10S, Sch 20S, Sch 40S, Sch 80S, Sch 160, STD, XS, XXS
Khớp lớp áp suất Lớp 150  Lớp 2500 (tùy thuộc vào tiêu chuẩn của sợi vòm giao phối)
Lựa chọn kiểu vòng Mô hình dài (cái cổ thẳng dài hơn, cho Sch 40S trở lên); Mô hình ngắn (thêm nhỏ, cho Sch 5S / 10S tường mỏng)
Loại cấu trúc lưng Loại A (với chuyển đổi cổ thẳng), Loại B (chuyển đổi cong, không có cổ thẳng), Loại C (được đậm đúc tích hợp)
Chấm kín mặt hoàn thiện Các phần đinh tập trung hoặc xoắn ốc, Ra ≤ 6,3μm; Độ chính xác Ra ≤ 3,2μm
Hình dạng Bevel Kết thúc hàn cuối theo ASME B16.25, V hoặc U convex, góc 30° ∼37,5°
Phương tiện giao phối được khuyến cáo Lap Joint Flange, có sẵn trong thép cacbon, thép cacbon kẽm hoặc SS phù hợp với đầu stub
Kiểm tra nhà máy Kiểm tra kích thước đầy đủ, kiểm tra trực quan; PT / MT thuốc nhuộm thâm nhập; RT lấy mẫu (loại hàn); thử nghiệm ăn mòn giữa hạt (theo yêu cầu)

Câu hỏi thường gặp

1Bạn là công ty thương mại hay nhà sản xuất?

2Thời gian giao hàng của bạn là bao lâu? Nói chung là 5-10 ngày nếu hàng hóa có trong kho. hoặc là 15-20 ngày nếu hàng hóa không có trong kho, nó là theo số lượng.

3. Bạn cung cấp các mẫu? nó miễn phí hoặc thêm? có, chúng tôi có thể cung cấp các mẫu miễn phí nhưng cần phải trả chi phí vận chuyển.

4. Điều khoản thanh toán của bạn là gì? thanh toán <= 1000USD, 100% trước. thanh toán> = 1000USD, 50% T / T trước, số dư trước khi vận chuyển.
