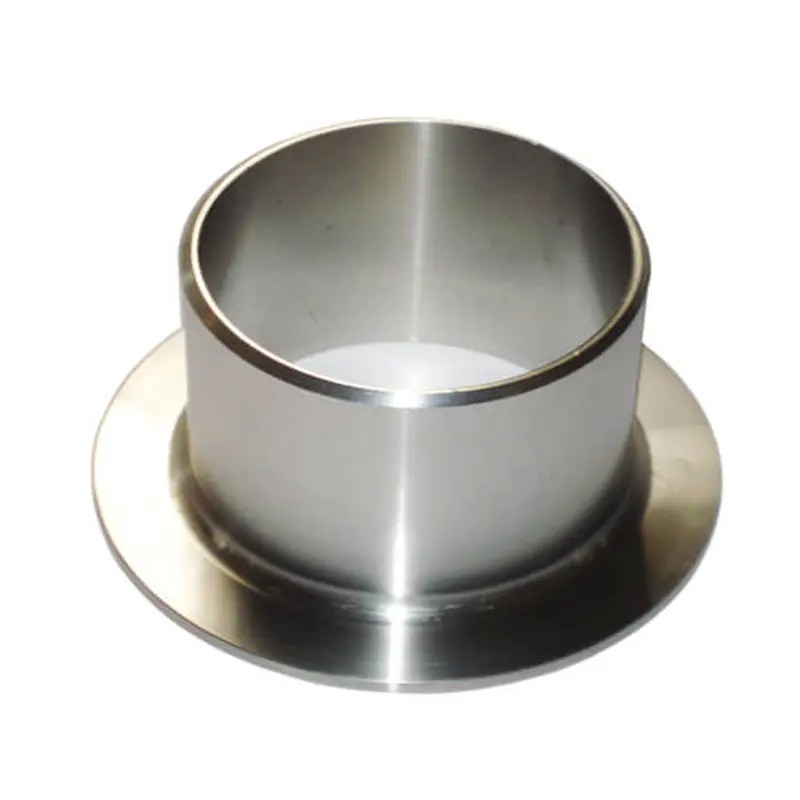

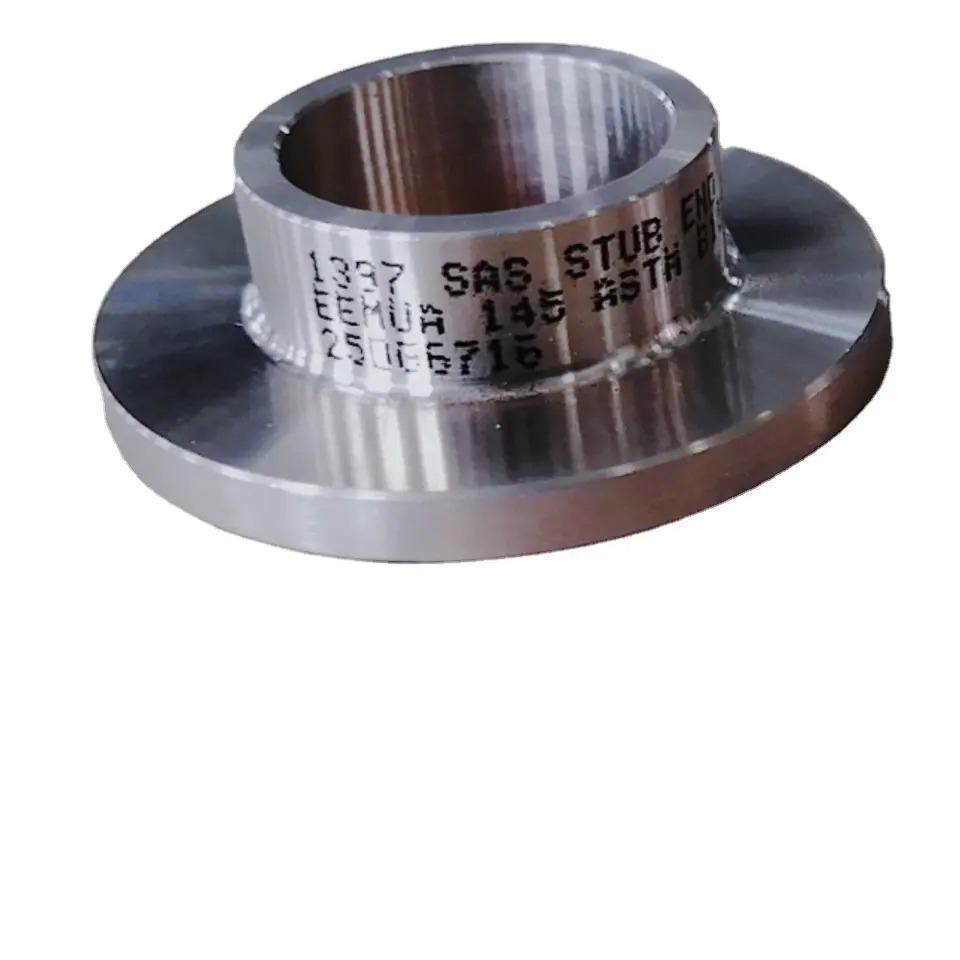

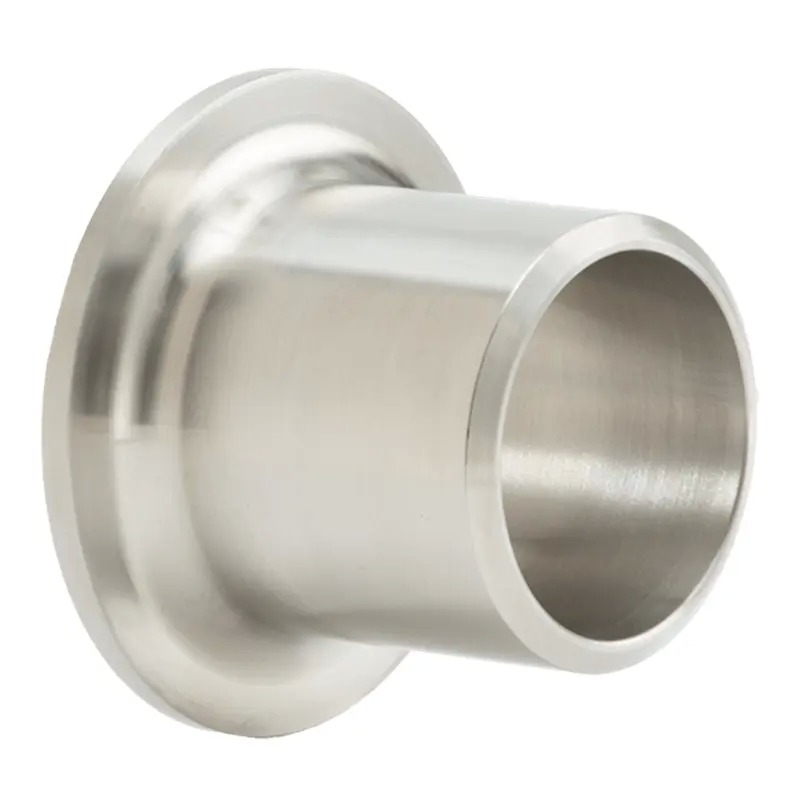

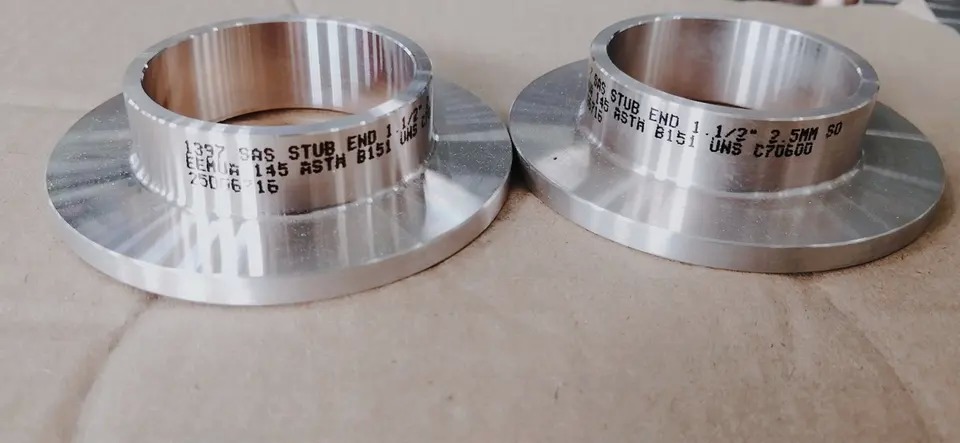

Ống thép không gỉ ASTM A403 316L kết thúc khớp nối ASME B16.9

Đầu nối ống thép không gỉ ASTM A403 316L theo tiêu chuẩn ASME B16.9

1. Mô tả sản phẩm

Đầu nối ống thép không gỉ, còn được gọi trong kỹ thuật là "Đầu nối ống nối ghép" hoặc "Đầu ống bích kiểu Von Roll", về cơ bản là các bộ phận kết nối ống được tách biệt về ứng suất. Về cấu trúc, chúng tách biệt "chức năng làm kín giữ áp suất" khỏi "chức năng siết bu lông": đầu nối ống chịu áp suất môi chất, ăn mòn và mài mòn, trong khi vòng bích nối ghép chỉ chịu tải trọng siết bu lông. Thiết kế này đảm bảo rằng ứng suất hàn và ứng suất làm kín bích không chồng chéo hoặc can thiệp vào nhau khi hệ thống đường ống trải qua chênh lệch nhiệt độ cực lớn hoặc rung động cơ học. Sản phẩm được sản xuất theo ba hệ thống tiêu chuẩn toàn cầu chính: Mỹ (ASME B16.9 / MSS SP-43), Đức (DIN EN 1092-1 / DIN 2673) và Nhật Bản (JIS B2311 / B2220), cho phép tích hợp liền mạch vào các dự án kỹ thuật xuất khẩu và nội địa đa dạng. điểm.

2.Ứng dụng sản phẩm

Sản phẩm này được thiết kế đặc biệt cho bốn điều kiện dịch vụ khắc nghiệt và các tình huống đặc biệt điển hình sau:

1. Đường ống nhiệt độ lạnh sâu và cực thấp (-196℃ đối với LN₂/LNG): Sử dụng trong các nhà ga nhận LNG và các đường ống dẫn nitơ lỏng của đơn vị tách không khí. Đầu nối ống thép không gỉ Austenitic duy trì độ dai va đập tuyệt vời ở nhiệt độ thấp. Khi kết hợp với bích nối ghép, chúng bù đắp hiệu quả sự co ngót theo trục lớn do co rút lạnh, ngăn ngừa gãy giòn.

2. Đường ống dầu nặng nhiệt độ cao và đường ống có hơi nước (≥400℃): Sử dụng trong các đơn vị chưng cất khí quyển/chân không của nhà máy lọc dầu và các đường ống khí hydrocarbon nhiệt độ cao của đơn vị cracking xúc tác. Đầu nối ống dài đặt mối hàn đối đầu xa vùng ứng suất nhiệt độ cao của bích, ngăn ngừa hỏng mặt làm kín bích do sự chảy mềm ở nhiệt độ cao.

3. Đường ống bùn có tính ăn mòn cao và chứa chất rắn: Sử dụng trong các đường ống vận chuyển bùn trong ngành khai thác mỏ và luyện kim và các đường ống tuần hoàn bùn vôi khử lưu huỳnh. Lỗ khoan bên trong nhẵn của đầu nối ống không có gờ mối hàn, loại bỏ sự lắng đọng bùn và ăn mòn xoáy cục bộ. Sau khi bị mòn, chỉ cần thay thế đầu nối ống, không phải thay thế bích lớn đắt tiền.

4. Hệ thống chân không siêu cao (≤10⁻⁵ Pa): Sử dụng trong các đường ống hút chân không của buồng chân không trong ngành bán dẫn và quang điện. Mặt làm kín bích được hoàn thiện siêu mịn và kết hợp với gioăng đồng không oxy hoặc vòng C kim loại để đạt được tốc độ thoát khí và tốc độ rò rỉ cực thấp dưới chân không siêu cao.

​3. Ưu điểm sản phẩm

Tiêu chuẩn Mỹ (ASME)
