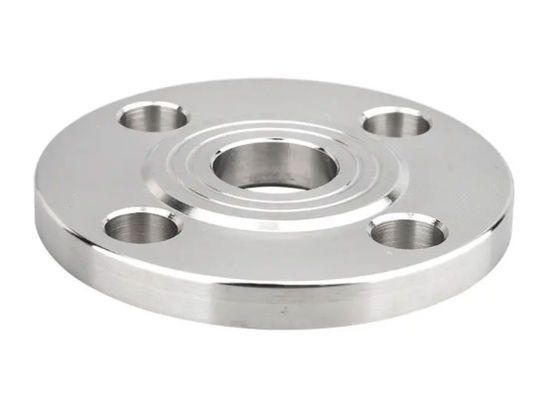

ASTM A182 F60/F51 Mặt bích trượt ASME B 16.5/ASME B16.47 Thép không gỉ Duplex Rèn

Kết nối mặt bích (flange) là để nối hai đường ống, phụ kiện hoặc thiết bị, đầu tiên cố định mỗi cái vào một đĩa mặt bích, giữa hai đĩa mặt bích, thêm miếng đệm mặt bích, siết chặt bằng bu lông với nhau, hoàn thành kết nối. Một số phụ kiện đường ống và thiết bị có mặt bích, cũng thuộc về kết nối mặt bích. Kết nối mặt bích là một phương thức kết nối quan trọng trong xây dựng đường ống. Kết nối mặt bích dễ sử dụng, có thể chịu được áp lực lớn hơn. Các mối nối mặt bích được sử dụng rộng rãi trong đường ống công nghiệp. Ở nhà, đường kính ống nhỏ và áp suất thấp, không thấy kết nối mặt bích. Nếu bạn ở phòng nồi hơi hoặc khu vực sản xuất, đường ống và thiết bị có mặt bích ở khắp mọi nơi.

Có các loại mặt bích hàn đối đầu, mặt bích hàn ổ cắm, mặt bích ren, mặt bích rời, mặt bích trượt theo kết nối.

Mặt bích trượt Mặt bích trượt là một loại mặt bích đường ống phổ biến. Đây là loại mặt bích trượt qua đầu ống và sau đó hàn cố định. Các mặt bích này lý tưởng cho các ứng dụng áp suất thấp. Chúng dễ dàng lắp đặt và hàn vào các đường ống khác nhau. Hàn giúp giảm chi phí chế tạo các đường ống này. Chúng có sẵn trong nhiều kích cỡ và ứng dụng khác nhau. Tại sao mặt bích trượt được ưa chuộng hơn mặt bích cổ hàn? Đối với nhiều người dùng, mặt bích trượt vẫn được ưa chuộng hơn mặt bích cổ hàn vì những lý do sau: Do chi phí ban đầu thấp hơn. Độ chính xác cần thiết trong việc cắt ống theo chiều dài giảm. Dễ dàng căn chỉnh cụm lắp ráp hơn. Độ bền tính toán của mặt bích trượt dưới áp suất bên trong xấp xỉ hai phần ba so với mặt bích cổ hàn.

Mặt bích hàn trượt này theo tiêu chuẩn JIS. Nó là một hệ thống mặt bích được sản xuất tại Nhật Bản. Loại mặt bích này bao gồm nhiều thông số kỹ thuật, như SOP, SPH, mặt bích mù, mặt bích tấm, mặt bích cổ hàn, v.v.

Mặt bích hàn trượt được luồn vào ống và hàn (thường cả bên trong và bên ngoài) để tạo độ bền và ngăn ngừa rò rỉ. Mặt bích trượt có chi phí thấp và không yêu cầu độ chính xác cao khi cắt ống theo chiều dài. Các mặt bích SO này đôi khi có thể có một trục hoặc moay-ơ, và có thể được làm với lỗ khoan phù hợp với ống hoặc tuýp.

Vật liệu của mặt bích là thép carbon. Mặt bích có thể kết nối đường ống, van, bơm và các thiết bị khác để tạo thành hệ thống đường ống. Đây là các phụ kiện đường ống được sử dụng rộng rãi nhất trong các hệ thống và thiết bị đường ống của ngành máy móc, dầu khí, hóa chất, nước, điện, đóng tàu.

Lấy các số đo của:

• OD: Đường kính ngoài
• ID: Đường kính trong
• BC: Vòng tròn bu lông
• HD: Đường kính lỗ

Một số tính năng quan trọng như sau:

• Một kích cỡ phù hợp với tất cả các lịch trình ống.
• Nhà chế tạo có thể cắt ống theo chiều dài dễ dàng hơn cho mặt bích trượt.
• Độ dày nhỏ hơn của mặt bích này cho phép căn chỉnh lỗ bu lông dễ dàng hơn.
• Chúng thường không được ưa chuộng cho môi trường nhiệt độ áp suất cao.

• Chi phí lắp đặt thấp
• Ít thời gian cần thiết để đảm bảo độ chính xác của ống cắt
• chúng dễ dàng căn chỉnh hơn
• mặt bích trượt có moay-ơ thấp vì ống trượt vào mặt bích trước khi hàn
• mặt bích được hàn cả bên trong và bên ngoài để cung cấp đủ độ bền
• chúng ngăn ngừa rò rỉ
