Thép carbon 90 ° Thêm củng cố Pad hoặc RePAD hoặc RF Pad ống nhánh 6' 'SCH40

Tấm gia cố 90 độ bằng thép carbon hoặc RePAD hoặc RF Pad cho mối nối ống 6'' SCH40

Tấm gia cố là gì?

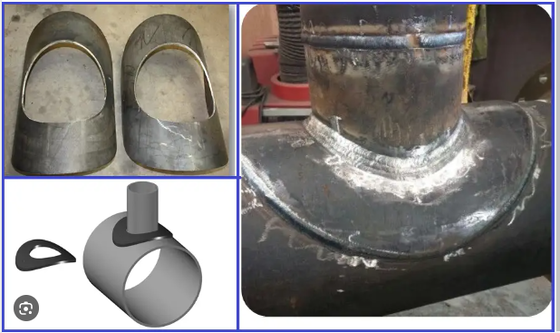

Tấm gia cố hoặc RePAD hoặc RF Pad (Hình 1) là một tấm hình vòng xuyến được đặt xung quanh nhánh của mối nối nhánh để tăng cường độ bền cho mối nối. Nó giống như một vòng đệm kim loại tròn được uốn cong để phù hợp với độ cong của ống.

Với sự gia tăng kích thước ống, chi phí của các phụ kiện nối nhánh tăng lên. Đôi khi, các phụ kiện như vậy không có sẵn dưới dạng các bộ phận tiêu chuẩn. Do đó, một phương pháp tiêu chuẩn là chế tạo tee bằng cách cắt một lỗ trên ống chính và hàn nhánh vào ống. Tuy nhiên, phần ống thẳng bị đục lỗ trở thành phần yếu do có lỗ đó. Vì vậy, để xử lý áp suất và giảm tập trung ứng suất trong khu vực đó, độ dày được tăng lên cục bộ dưới dạng tấm gia cố hoặc RF Pad. Tình huống tương tự xảy ra đối với các kết nối đầu phun của bình áp lực. Để tăng khả năng chịu áp suất và tải trọng của các đầu phun thiết bị, RF Pad được hàn. Các tấm gia cố này cung cấp thêm sức mạnh và khả năng cho đường ống.

Vật liệu

Thép carbon, thép không gỉ, thép hợp kim, thép không gỉ duplex, thép hợp kim niken

Thép carbon

ASTM A234 WPB, WPC;

Thép không gỉ

304/SUS304/UNS S30400/1.4301

304L/UNS S30403/1.4306;

304H/UNS S30409/1.4948;

Đặc điểm thiết kế của RF PAD

Thông thường, độ dày tối đa được sử dụng trong các công ty kỹ thuật làm độ dày tấm gia cố là 1,5 lần độ dày ống mẹ. Thực hành tiêu chuẩn là sử dụng cùng độ dày với ống mẹ.

Vật liệu gia cố phải tương thích với vật liệu ống mẹ và ống nhánh. Thông thường, vật liệu giống với ống chính được sử dụng làm RF Pad.

Khoản 328.5.4.g của ASME B31.3 đề cập rằng tấm gia cố và yên ngựa phải có độ khít tốt với các bộ phận mà chúng được gắn vào.

Một lỗ thông hơi phải được cung cấp ở hai bên (không ở chỗ giao nhau) của bất kỳ tấm nào hoặc yên ngựa để phát hiện rò rỉ trong mối hàn giữa nhánh và thân ống và để cho phép thông hơi trong quá trình hàn và xử lý nhiệt. Thông thường có 2 lỗ thông hơi được cung cấp, chúng phải được bịt kín bằng chất trám hoặc gel silicon để hạn chế dòng nước chảy vào bên trong RF Pad. Lỗ thông hơi còn được gọi là lỗ thoát nước hoặc lỗ kiểm tra. Kích thước thông thường của lỗ thoát nước là 6 mm. Nếu tấm gia cố được làm từ nhiều mảnh cắt từ ống, thì phải có một lỗ thông hơi trong mỗi mảnh cắt.

Một tấm hoặc yên ngựa có thể được làm từ nhiều hơn một mảnh nếu các mối nối giữa các mảnh có độ bền tương đương với kim loại mẹ của tấm hoặc yên ngựa, và nếu mỗi mảnh có một lỗ thông hơi.

Ký hiệu tấm gia cố trong bản vẽ

Hình 2 cho thấy ký hiệu RF Pad thông thường được sử dụng trong các bản vẽ đường ống.

Hình 2: Ký hiệu Tấm gia cố

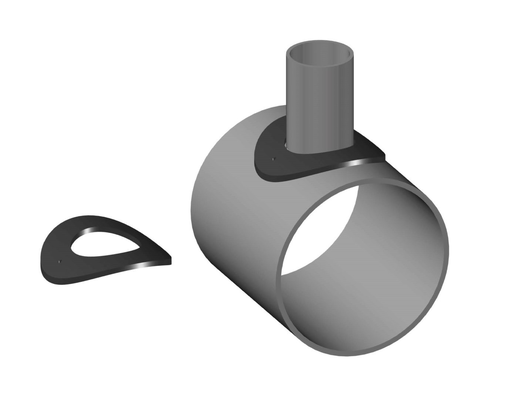

Tấm gia cố là một vòng được cắt từ một tấm thép có lỗ ở giữa bằng đường kính ngoài của mối nối nhánh. Nó được trượt vào ống nhánh trước khi ống nhánh được hàn vào ống chính. Sau khi nhánh đã được hàn vào ống chính, tấm gia cố được trượt xuống nhánh để che mối hàn. Sau đó, tấm gia cố được hàn vào cả nhánh và ống chính.
