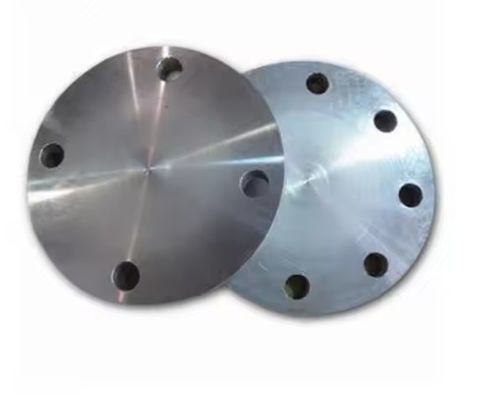

Mặt bích rèn ASME B16.47/AMSE B16.5 Lớp 150-Lớp 2500 Mặt bích mù ASTM A182 F304/F304L
Thông tin chi tiết sản phẩm
| Kích cỡ | 1/2" - 60" | Lớp học | 150-2500# |
|---|---|---|---|
| đối mặt | Theo bản vẽ | Kiểu | Mặt bích mù |
| Hoàn thành | đánh bóng | Tiêu chuẩn | ANSI/ASME |
| Làm nổi bật | Forged Steel Blind Flanges ASME B16.47,ASTM A182 F304 Flanges Class 150,ASME B16.5 Flanges with warranty |
||
Mô tả sản phẩm
Mặt bích thép rèn ASME B16.47 Series B Class 600 Mặt bích cổ hàn Kích thước: 1/2" - 60"
Thông số kỹ thuật:
- Kích thước: 1/2" - 60"
- Tên thương hiệu: TOBO
- Lớp: 600 LBS
- Loại: Mặt bích cổ hàn, Mặt bích WN (Mặt nổi)
- Chuyên môn: Theo bản vẽ
Tiêu chuẩn:
ANSI/ASME:
- ANSI B16.5
- ANSI B16.47
- MSS SP44
- ANSI B16.36
- ANSI B16.48
DIN:
- DIN2527
- DIN2566
- DIN2573
- DIN2576
- DIN2641
- DIN2642
- DIN2655
- DIN2656
- DIN2627
- DIN2628
- DIN2629
- DIN 2631
- DIN2632
- DIN2633
- DIN2634
- DIN2635
- DIN2636
- DIN2637
- DIN2638
- DIN2673
B.S:
- BS4504
- BS4504
- BS1560
- BS10, v.v.
Mặt bích cổ hàn được khoan với độ dày thành của Mặt bích có kích thước bằng với ống tương ứng. Ống càng nhẹ thì lỗ khoan trong Mặt bích cổ hàn càng lớn. Ngược lại, ống càng nặng thì lỗ khoan trong Mặt bích cổ hàn càng nhỏ. Mặt bích cổ hàn thường được sử dụng trong các hệ thống áp suất cao và phù hợp với nhiệt độ lạnh hoặc nóng.
Mặt bích cổ hàn ASME B16.47 Series B
- Mặt bích cổ hàn ASME B16.47 Series B Class 75
- Mặt bích cổ hàn ASME B16.47 Series B Class 150
- Mặt bích cổ hàn ASME B16.47 Series B Class 300
- Mặt bích cổ hàn ASME B16.47 Series B Class 600
- Mặt bích cổ hàn ASME B16.47 Series B Class 900
Vật liệu & Mác Mặt bích cổ hàn:
- Mặt bích cổ hàn thép không gỉ: ASTM A182, A240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L
- Mặt bích cổ hàn thép cacbon: ASTM / ASME A/SA 105 ASTM / ASME A 350 , ASTM A 181 LF 2 / A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F70
- Mặt bích cổ hàn thép hợp kim: ASTM / ASME A/SA 182 & A 387 F1, F5, F9, F11, F12, F22, F91
- Mặt bích cổ hàn thép Duplex: ASTM / ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61
- Mặt bích cổ hàn thép Super Duplex: ASTM / ASME A/SA 182, A240 F 44, F 45, F51, F 53, F 55, F 60, F 61
- Mặt bích cổ hàn hợp kim Niken: Niken 200 (UNS No. N02200), Niken 201 (UNS No. N02201), Monel 400 (UNS No. N04400), Monel 500 (UNS No. N05500), Inconel 800 (UNS No. N08800), Inconel 825 (UNS No. N08825), Inconel 600 (UNS No. N06600), Inconel 625 (UNS No. N06625), Inconel 601 (UNS No. N06601), Hastelloy C 276 (UNS No. N10276), Hợp kim 20 (UNS No. N08020), v.v.
- Mặt bích cổ hàn hợp kim đồng: UNS No. C10100, 10200, 10300, 10800, 12000, 12200, 70600, 71500, UNS No. C 70600 (Cu -Ni- 90/10), C 71500 (Cu-Ni-70/30)
- Mặt bích cổ hàn thép cacbon nhiệt độ thấp: ASTM A350, LF2, LF3
Ứng dụng của Mặt bích cổ hàn ASME B16.47 Series B Class 600
- Mặt bích cổ hàn ASME B16.47 Series B Class 600 được sử dụng trong xử lý hóa chất và hóa dầu.
- Mặt bích cổ hàn ASME B16.47 Series B Class 600 được sử dụng trong điện tử.
- Mặt bích cổ hàn ASME B16.47 Series B Class 600 được sử dụng trong thiết bị xử lý để duy trì độ tinh khiết sản phẩm trong xử lý thực phẩm, sợi tổng hợp.
- Mặt bích cổ hàn ASME B16.47 Series B Class 600 được sử dụng trong kỹ thuật hàng hải và ngoài khơi.
Đặc điểm của Mặt bích cổ hàn ASME B16.47 Series B Class 600
- Mặt bích cổ hàn ASME B16.47 Series B Class 600 có khả năng chống lại nhiều loại hóa chất khử.
- Mặt bích cổ hàn ASME B16.47 Series B Class 600 có khả năng chống kiềm ăn da tuyệt vời.
- Mặt bích cổ hàn ASME B16.47 Series B Class 600 có độ dẫn điện cao.
- Mặt bích cổ hàn ASME B16.47 Series B Class 600 có khả năng chống ăn mòn tuyệt vời đối với nước cất và nước tự nhiên.
- Mặt bích cổ hàn ASME B16.47 Series B Class 600 có khả năng chống dung dịch muối trung tính và kiềm.
- Mặt bích cổ hàn ASME B16.47 Series B Class 600 có khả năng chống flo khô tuyệt vời.
- Mặt bích cổ hàn ASME B16.47 Series B Class 600 được sử dụng rộng rãi để xử lý xút.
- Mặt bích cổ hàn ASME B16.47 Series B Class 600 có các đặc tính nhiệt, điện và từ biến tốt.
- Mặt bích cổ hàn ASME B16.47 Series B Class 600 có khả năng chống lại một số axit clohydric và sulfuric ở nhiệt độ và nồng độ vừa phải.
Kích thước của Mặt bích cổ hàn ASME B16.47 Series B Class 600
| Đường kính ống tiêu chuẩn. | Đường kính ngoài. OF Mặt bích |
Độ dày (Thk.) Chiều dài |
Xuyên qua Cổ Đường kính. |
Tối thiểu. Đường kính. Cổ |
Đường kính. Vòng bu lông Mặt nổi |
Đường kính. Đường kính Vòng bu lông |
Tối thiểu. inch Lỗ |
Đường kính inch Bán kính |
Tối thiểu. inch Bán kính |
Tối thiểu. inch |
O C Y |
| X | A | R | BD | BN | BH | DB | r1 | 26" | 889 | 111.3 | 180.8 |
| 698.5 | 660.4 | 726.9 | 806.5 | 28 | 44.5 | 1 5/8 | 28 | 38" | 952.5 | 115.8 | 233.4 |
| 752.3 | 2 1/4 | 784.4 | 863.6 | 28 | 47.8 | 1 3/4 | 60.5 | 38" | 1022.4 | 125.5 | 233.4 |
| 806.5 | 762 | 841.2 | 927.1 | 28 | 50.8 | 1 7/8 | 12.7 | 38" | 1085.9 | 130 | 233.4 |
| 860.6 | 812.8 | 895.4 | 984.3 | 28 | 53.8 | 2 | 12.7 | 38" | 1162.1 | 141.2 | 233.4 |
| 914.4 | 863.6 | 952.5 | 1054.1 | 60.5 | 60.5 | 2 1/4 | 14.2 | 36" | Kích thước từ 38" đến 60" giống hệt với mặt bích series a, Class 600. | ||
| 968.2 | 914.4 | 1009.7 | 1104.9 | 28 | 60.5 | 2 1/4 | 14.2 | 38" | Kích thước từ 38" đến 60" giống hệt với mặt bích series a, Class 600. | ||
