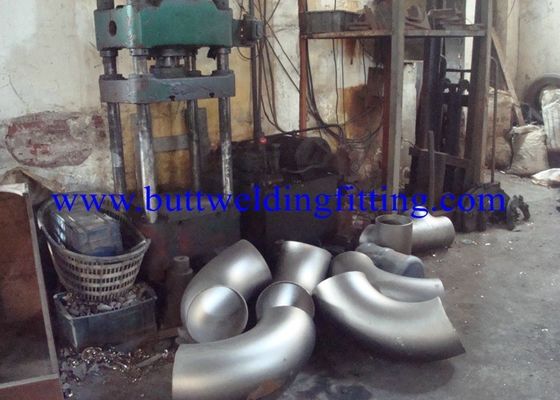

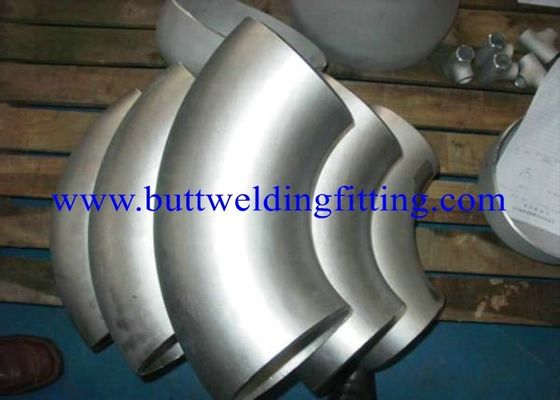

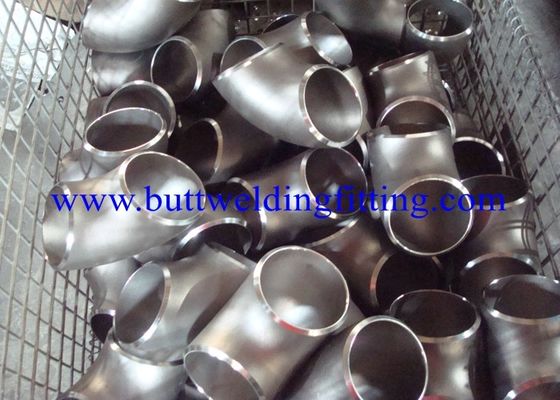

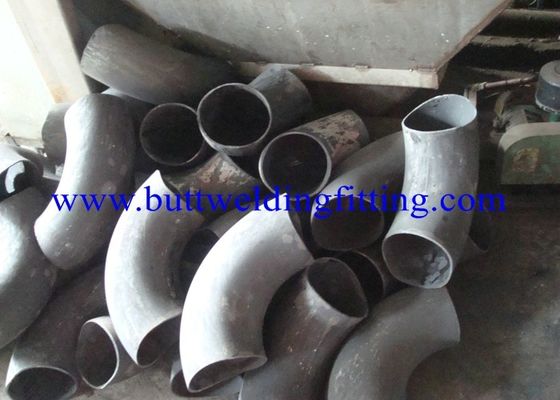

Khuỷu tay bằng thép không gỉ 180 độ, khuỷu tay SR / 90 LR DN50 SCH40S SCH160

WP304L / 316L / 321H Thép không gỉ Khuỷu tay 90/180 độ, LR / SR DN50 SCH40S SCH160

Loại phụ kiện đường ống

Khuỷu tay ngắn / bán kính dài (90D, 45D, 180D)

Tiêu chuẩn rõ ràng

ASTM, JIS, BS, DIN, UNI, v.v.

SCH5-SCH 160S, SCH XXS 150lb, 300lb, 400lb, 600lb, 900lb, 1500lb, 2500lb

Đường kính ngoài

1/8 "-100" (6-2500mm)

Bề mặt hoàn thiện

Ủ, chọn, dòng tóc, đánh bóng, sáng, chải, tráng, cát nổ, vv

Sự miêu tả:

2. Độ: 15 °, 30 °, 45 °, 60 °, 90 °, 180 °, nam và nữ

3. Lớp: 310S, 310, 309, 309S, 316, 316L, 316Ti, 316LN, 317, 317L, 321, 321H, 347, 347H, 304, 304L, 304H, 304N, 304LN, 302, 301, 201, 202, 904L, song công, vv
Chúng tôi cũng có thể sản xuất các thông số kỹ thuật khác theo yêu cầu của khách hàng.

4. Chất liệu: 310S, 310.309.309S, 316.316L, 316Ti, 316LN, 317.317L, 321.321H, 347.347H, 304.304L, 304H,

5. 304N, 304LN, 302, 301,201,202,904L, Hai mặt, v.v.

6. Tiêu chuẩn:
JIS B2311, B2312, B2312, B2316
ASME / ANSI B16.9, B16.11, B16.28, ASTM A403
MSS SP-43, SP-83, SP-97
GB 12459, GB / T 13401-2005, GB / T 14383-2005, GB / T10752-1995
SY / T0510-1998, ST5257-91

7. Áp suất làm việc: -20 ° C ~ 150 ° C

8. Phạm vi ứng dụng: Để sử dụng trong dầu mỏ, luyện kim, thực phẩm, điện, làm giấy, hóa chất, thiết bị y tế, hàng không, trao đổi nhiệt lò hơi, và các lĩnh vực khác.

9. Kỹ thuật: khuỷu tay hàn, khuỷu tay đấm, khuỷu tay ép nóng, khuỷu tay giả mạo

10. Bán kính: Bán kính dài, Bán kính ngắn, R = 1,5D, R = 3D, R = 5D, nữ, nam, v.v.

11. Loại: 15 °, 30 °, 45 °, 60 °, 90 °, 180 °, nam và nữ

12. Đường kính ngoài: 1/8 "-100" (6-2500mm)

13. Độ dày của tường: SCH5-SCH 160S, SCH XXS 150lb, 300lb, 400lb, 600lb, 900lb, 1500lb, 2500lb

14. Bề mặt: ủ, chọn, dòng tóc, đánh bóng, sáng, chải, phủ, phun cát, vv

15. Xuất khẩu sang: Ireland, Singapore, Indonesia, Ukraine, SaudiArabia, Tây Ban Nha, Canada, Mỹ, Brazil, Thái Lan, Hàn Quốc, Iran, Ấn Độ, Ai Cập, Oman, Kuwait, Nam Phi, Dubai, Mexico, Peru, Malaysia, Việt Nam , Nga, Ý, v.v.

16. Đánh dấu: Logo đã đăng ký, Số nhiệt, Cấp thép, Tiêu chuẩn, Kích thước

17. Đóng gói: Hộp gỗ hoặc pallet gỗ.

18. Mã HS: 73072300

19. Chất liệu:

Tên sản phẩm: thép không gỉ khuỷu tay 90 độ

Vật phẩm : mông-khuỷu tay

Chi tiết :

Đường kính danh nghĩa Đường kính ngoài tại góc xiên Trung tâm kết thúc Trung tâm đến trung tâm Quay lại mặt Khuỷu tay 45 ° Khuỷu tay 90 ° Khuỷu tay 180 ° B Một Ôi K ĐN NPS Dòng A Dòng B Dài Bán kính Dài Bán kính Ngắn Bán kính Dài Bán kính Ngắn Bán kính Dài Bán kính Ngắn Bán kính 15 1/2 21.3 18 16 38 - 76 - 48 - 20 3/4 26,9 25 19 38 - 76 - 51 - 25 1 33,7 32 22 38 25 76 51 56 41 32 1.1 / 4 42,4 38 25 48 32 95 64 70 52 40 1.1 / 2 48.3 45 29 57 38 114 76 83 62 50 2 60.3 57 35 76 51 152 102 106 81 65 2.1 / 2 76.1 (73) 76 44 95 64 190 127 132 100 80 3 88,9 89 51 114 76 229 152 159 121 90 3,1 / 2 101,6 - 57 133 89 267 178 184 140 100 4 114.3 108 64 152 102 304 203 210 159 125 5 139,7 133 79 190 127 381 254 262 197 150 6 168.3 159 95 229 152 457 304 313 237 200 số 8 219.1 219 127 304 203 610 406 414 313 250 10 273.0 273 159 381 254 762 508 518 391 300 12 323,9 325 190 457 304 914 610 619 469 350 14 355,6 377 222 533 353 1067 711 711 533 400 16 406,4 426 254 610 406 1219 813 813 610 450 18 457,2 478 286 686 457 1372 914 914 686 500 20 508,0 529 318 762 508 1524 1016 1016 762 550 22 559 - 343 838 559 1676 1118 1118 838 600 24 610 630 381 914 610 1829 1219 1219 914 650 26 660 - 406 991 660 1982 1320 - - 700 28 711 720 438 1067 711 2134 1422 - - 750 30 762 - 470 1143 762 2286 1524 - - 800 32 813 820 502 1219 813 2438 1626 - - 850 34 864 - 533 1295 864 2590 1728 - - 900 36 914 920 567 1372 914 2744 1828 - - 950 38 965 - 600 1448 965 2896 1930 - - 1000 40 1016 1020 632 1524 1016 3048 2032 - - 1050 42 1067 - 660 1600 1067 3200 2134 - - 1100 44 1118 1120 695 1676 1118 3352 2236 - - 1150 46 1168 - 727 1753 1168 3506 2336 - - 1200 48 1220 1220 759 1829 1219 3658 2440 - -
