Thép không gỉ SS304 SS316 BS4504 Mặt bích hàn phẳng cho các hệ thống đường ống

Thép không gỉ SS304 SS316 BS4504 Mặt bích hàn phẳng cho các hệ thống đường ống

Mô tả sản phẩm Chi tiết

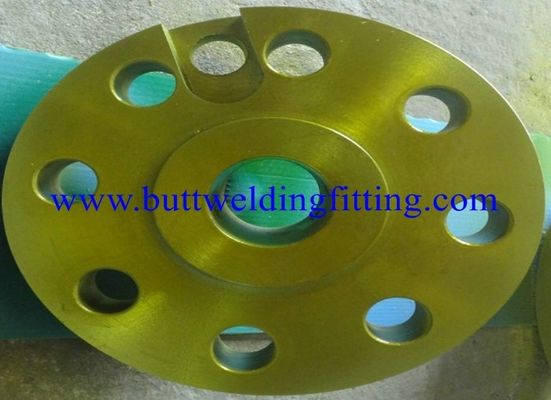

Mặt bích Mặt bích trượt là một loại mặt bích ống phổ biến. Đây là loại mặt bích trượt qua đầu ống và sau đó hàn tại chỗ. Những mặt bích là lý tưởng cho các ứng dụng áp suất thấp hơn. Chúng dễ dàng được trang bị và hàn vào các ống khác nhau. Hàn làm giảm chi phí chế tạo của các đường ống. Đây là có sẵn trong nhiều kích cỡ và ứng dụng. Tại sao trượt trên mặt bích được ưa thích để hàn mặt bích cổ? Đối với nhiều người dùng, trượt trên mặt bích tiếp tục được ưa thích để hàn mặt bích cổ vì những lý do sau: Trên tài khoản của chi phí ban đầu thấp hơn. Độ chính xác giảm cần thiết trong việc cắt ống theo chiều dài. Sự dễ dàng hơn của sự liên kết của lắp ráp. Độ bền tính toán của mặt bích trượt dưới áp suất bên trong là khoảng hai phần ba so với mặt bích cổ hàn.

Làm thế nào để đo mặt bích trượt?
Lấy số đo của:

• OD: Đường kính ngoài
• ID: Đường kính trong
• BC: Vòng tròn Bolt
• HD: Đường kính lỗ

Các tính năng chính của mặt bích trượt:
Một số tính năng quan trọng như sau:
Một kích thước phù hợp với tất cả các lịch trình đường ống.
Các nhà chế tạo có thể dễ dàng cắt ống theo chiều dài cho mặt bích trượt.
Độ dày nhỏ hơn của mặt bích này cho phép căn chỉnh các lỗ bắt vít dễ dàng hơn.
Chúng thường không được ưa thích cho môi trường nhiệt độ áp suất cao.

Ưu điểm của trượt trên mặt bích:
Chi phí lắp đặt thấp
Cần ít thời gian hơn để đảm bảo tính chính xác của đường ống cắt
chúng có phần dễ dàng hơn để sắp xếp
các mặt bích trượt có tâm thấp vì đường ống trượt vào mặt bích trước khi hàn
mặt bích được hàn cả bên trong và bên ngoài để cung cấp đủ sức mạnh
chúng ngăn chặn rò rỉ

Phạm vi sản phẩm-
Kích thước: 1/8 "NB ĐẾN 48" NB.
Lớp: 150 #, 300 #, 400 #, 600 #, 900 #, 1500 # & 2500 #.
Thép không gỉ trượt trên mặt bích: ASTM A 182, A 240
Lớp: F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L, Thép không gỉ song UNS S31804, 2205, Thép không gỉ siêu kép UNS S32750

Thép Carbon trượt trên mặt bích: ASTM A 105, ASTM A 181

Thép hợp kim trượt trên mặt bích: ASTM A 182, GR F1, F11, F22, F5, F9, F91

Hợp kim niken trượt trên mặt bích: Monel 400 & 500, Inconel 600 & 625, Incolloy 800, 825, Hastelloy C22, C276

Hợp kim đồng trượt trên mặt bích: Đồng, đồng thau và súng

Trượt trên mặt bích tiêu chuẩn
ANSI: ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48
DIN:   DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN26

BS: BS4504, BS4504, BS1560, BS10

Phạm vi sản phẩm-
Kích thước: 1/8 "NB ĐẾN 48" NB.
Lớp: 150 #, 300 #, 400 #, 600 #, 900 #, 1500 # & 2500 #.
Thép không gỉ trượt trên mặt bích: ASTM A 182, A 240
Lớp: F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L, Thép không gỉ song UNS S31804, 2205, Thép không gỉ siêu kép UNS S32750

Thép Carbon trượt trên mặt bích: ASTM A 105, ASTM A 181

Thép hợp kim trượt trên mặt bích: ASTM A 182, GR F1, F11, F22, F5, F9, F91

Hợp kim niken trượt trên mặt bích: Monel 400 & 500, Inconel 600 & 625, Incolloy 800, 825, Hastelloy C22, C276

Hợp kim đồng trượt trên mặt bích: Đồng, đồng thau và súng

Trượt trên mặt bích tiêu chuẩn
ANSI: ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48
DIN:   DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN26

BS: BS4504, BS4504, BS1560, BS10

Trượt trên mặt bích SOHFF với JIS B2220 - 1984 5K 10K 16K 20K cho dầu khí

Mô tả :

Thông số kỹ thuật:

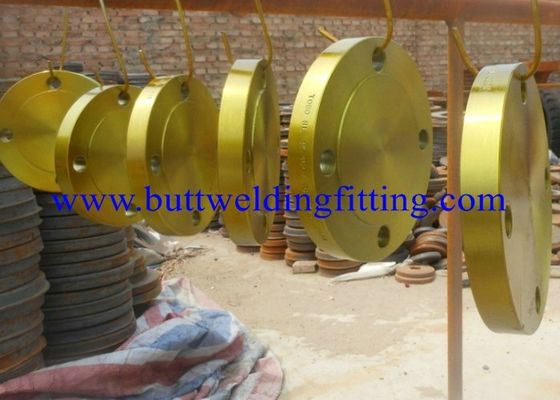

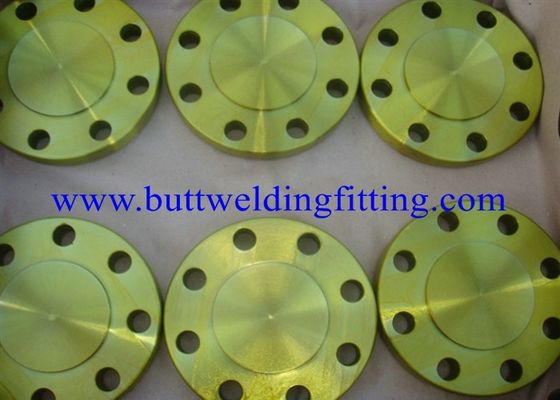

Kiểu:    Mặt bích mù
Tiêu chuẩn: BS4504

Áp suất: 1/2 "-48"

Kích thước: PN6, PN10, PN16, PN25, PN40

Chất liệu: SS304 / 304L, SS316 / 316L
