NHÓM TOBO
TOBO International Trading (Shanghia) Co., LtdCông ty TNHH ống dẫn dầu Tianda
Công ty TNHH Thiết bị đường ống TOBO Công ty TNHH Đường ống TPCO & TISCO (Thiên Tân).
| Nguồn gốc: | Trung Quốc / Nhật Bản / Đức |
|---|---|
| Hàng hiệu: | TOBO/TPCO/TISCO/VALIN/METAL |
| Chứng nhận: | ISO/PED/TUV/SGS/LR/BV |
| Số mô hình: | ASTM A790 S31804 (2205 / 1.4462), UNS S32750 (1.4410) UNS32304, UNS32760 |
| Số lượng đặt hàng tối thiểu: | 100KGS |
| Giá bán: | Có thể đàm phán |
| chi tiết đóng gói: | trong túi nhựa sau đó trong bó |
| Thời gian giao hàng: | 10days-> |
| Điều khoản thanh toán: | T/T, thư tín dụng, Western Union, MoneyGram |
| Khả năng cung cấp: | 1500 tấn cho một tháng |
| Tiêu chuẩn: | ASTM A790 S31803 (2205 / 1.4462), UNS S32750 (1.4410) UNS32304, UNS32760 | Màu sắc: | Vàng bạc trắng |
|---|---|---|---|
| Các loại: | Ống / Ống thép không gỉ kép | Đường kính ngoài: | 6mm-710mm |
| Làm nổi bật: | ống thép không gỉ siêu kép,ống ss song công |
||

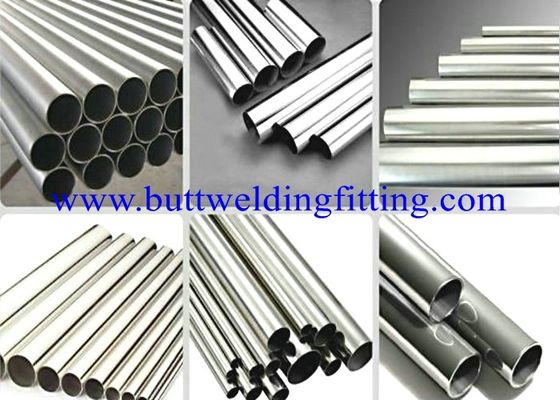

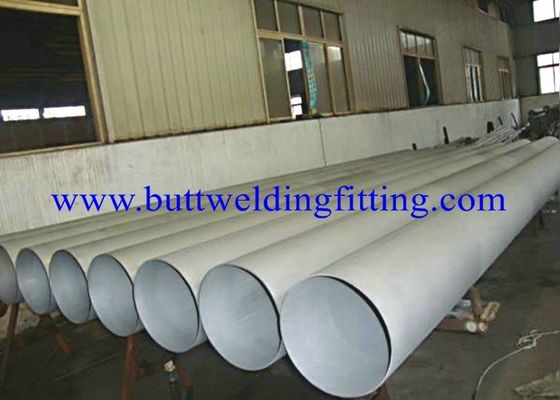

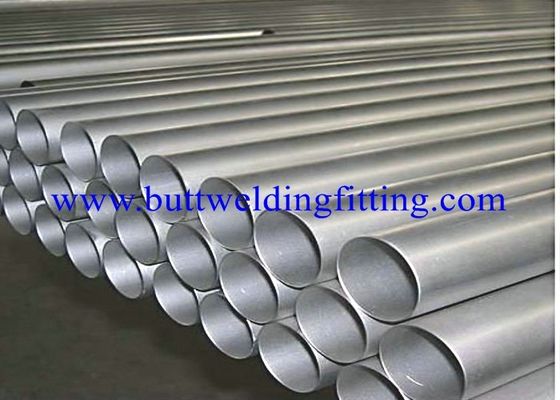

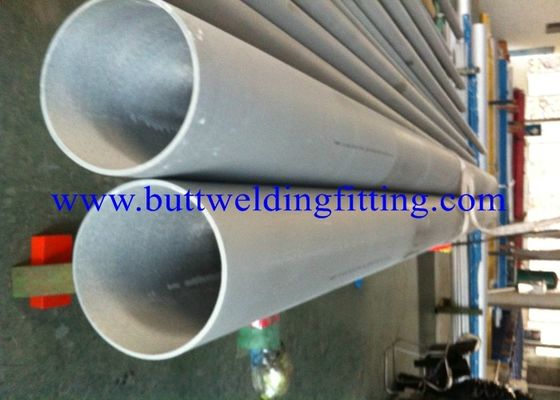

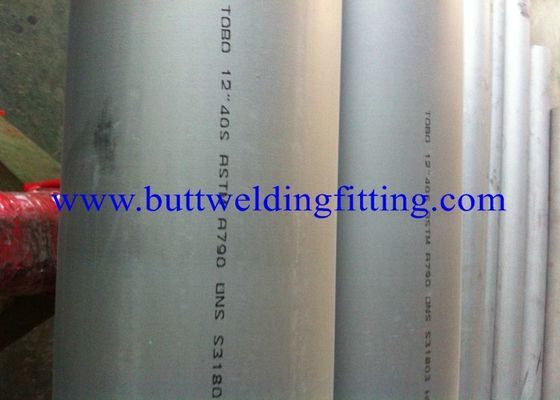

Ống thép không gỉ liền mạch, ASTM A790 S31804 (2205 / 1.4462), UNS S32750 (1.4410) UNS32304, UNS32760
Tiêu chuẩn: ASTM / ASME A789 / SA789, A790 / SA790, A450, A530
Chất liệu: UNS S31804 (Cr22Ni5Mo3 / 1.4462) / 2205, UNS S32750 (1.4410), UNS S31500 (Cr18NiMo3Si2),
UNS32760 (1.4501)
Hợp chất hóa học
Cấp | C tối đa | Sĩ tối đa | Mn tối đa | P tối đa | S tối đa | Cr | Ni | Mơ | N |
UNS S32750 | 0,030 | 0,8 | 1.2 | 0,030 | 0,015 | 24.0-26.0 | 6.0-8.0 | 3.0-5.0 | 0,24-0,32 |
UNS S31804 | 0,030 | 1 | 2.0 | 0,020 | 0,020 | 21.0-23.0 | 4,5-6,5 | 2,5-3,5 | 0,08-0,20 |
UNS S31500 | 0,030 | 1 | 1.2-2.0 | 0,030 | 0,030 | 18.0-19.0 | 4,5-5,5 | 2,5-3,5 | 0,05-0.10 |
Tính chất vật lý:
Cấp | YSMPa tối thiểu | TSMpa tối thiểu | Độ giãn dài% | Độ cứng HRC |
UNS S32750 | 550 | 800 | 15 | 20 |
UNS S31804 | 450 | 620 | 25 | 20 |
UNS S31500 | 440 | 630 | 30 | 20 |
Ứng dụng ống thép không gỉ kép:
Xử lý hóa chất, vận chuyển và lưu trữ.
Khai thác dầu khí và giàn khoan ngoài khơi.
Lọc dầu khí.
Môi trường biển.
Thiết bị kiểm soát ô nhiễm.
Sản xuất giấy và bột giấy
Nhà máy chế biến hóa chất
Một số thử nghiệm chất lượng được thực hiện bởi chúng tôi bao gồm:
Kiểm tra ăn mòn | Chỉ được thực hiện khi khách hàng yêu cầu đặc biệt |
Phân tích hóa học | Kiểm tra được thực hiện theo tiêu chuẩn chất lượng yêu cầu |
Phá hủy / Thử nghiệm cơ học | Độ bền kéo | Độ cứng | Làm phẳng | Bùng cháy | Mặt bích |
Đảo ngược và Re. kiểm tra căn hộ | Thực hiện tuân thủ đầy đủ các tiêu chuẩn có liên quan & các tiêu chuẩn ASTM A-450 và A-530, đảm bảo mở rộng không gặp sự cố, hàn và sử dụng ở cuối khách hàng |
Thử nghiệm dòng điện xoáy | Thực hiện để phát hiện tính đồng nhất trong lớp dưới bề mặt bằng cách sử dụng Hệ thống kiểm tra lỗ hổng kỹ thuật số |
Kiểm tra thủy tĩnh | Thử nghiệm thủy tĩnh 100% được thực hiện theo tiêu chuẩn ASTM-A 450 để kiểm tra rò rỉ ống và áp suất lớn nhất chúng tôi có thể hỗ trợ 20Mpa / 7 giây. |
Kiểm tra áp suất không khí | Để kiểm tra bất kỳ bằng chứng nào về rò rỉ không khí |
Kiểm tra trực quan | Sau khi thụ động, mỗi chiều dài ống và ống phải được kiểm tra kỹ lưỡng bằng mắt bởi các nhân viên được đào tạo để phát hiện các lỗ hổng bề mặt và các khiếm khuyết khác |
Thử nghiệm bổ sung: Ngoài các thử nghiệm đã đề cập ở trên, chúng tôi cũng tiến hành thử nghiệm bổ sung các sản phẩm được sản xuất. Các xét nghiệm được thực hiện theo điều này bao gồm:
|
|
|
