NHÓM TOBO
TOBO International Trading (Shanghia) Co., LtdCông ty TNHH ống dẫn dầu Tianda
Công ty TNHH Thiết bị đường ống TOBO Công ty TNHH Đường ống TPCO & TISCO (Thiên Tân).
| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | TOBO |
| Chứng nhận: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
| Số mô hình: | 31254 1.4547 254 SMO |
| Số lượng đặt hàng tối thiểu: | 1 phần trăm |
| Giá bán: | US $ 10 - 100 / Kilogram |
| chi tiết đóng gói: | Các thùng gỗ hoặc pallet đi biển được buộc bằng dây thép hoặc theo yêu cầu của khách hàng |
| Thời gian giao hàng: | 30 ngày sau khi nhận được khoản trả trước 30% bằng T / T hoặc LC |
| Điều khoản thanh toán: | L/C, T/T, Western Union |
| Khả năng cung cấp: | 50 tấn/tấn mét mỗi tháng |
| Loại: | mặt bích tấm | đường kính ngoài: | 9,5 đến 219mm |
|---|---|---|---|
| Đánh giá lớp học: | 150#~2500# | đối mặt: | RF(mặt nhô);FF(mặt phẳng);RTJ(khớp kiểu vòng);RJ(mặt khớp vòng) TG(mặt lưỡi và rãnh);MFM(mặt nam và |
| Quá trình sản xuất: | Đẩy, Nhấn, Rèn, Đúc, v.v. | Bao bì: | Vỏ gỗ, pallet, túi nylon hoặc theo yêu cầu của khách hàng |
| MOQ: | 1pcs | Thời gian giao hàng: | 10-100 ngày tùy thuộc vào số lượng |
| Điều khoản thanh toán: | L/C,T/T | Vận chuyển: | FOB Thiên Tân/Thượng Hải, CFR, CIF, v.v. |
| Ứng dụng: | Kết nối đường ống và van | Điều trị bề mặt: | Dưa chua, 2B, Số 4, BA, Chân tóc, Gương |
| Điểm nổi bật: | Raised Face Plate Ring Flange,Class 150 Plate Ring Flange,Asa B16.5 Plate Ring Flange |
||

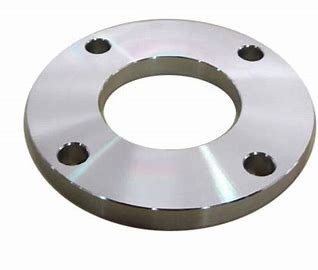

ANSI, ASME, ASA, B16.5 PLATE RING FLANGE RAISED FACE CLASS 150 / 300 / 600
Kích thước:
Vật liệu:
Tiêu chuẩn:
Địa điểm xuất xứ:
Số mẫu:
Tiêu chuẩn hoặc Không Tiêu chuẩn:
Tên sản phẩm:
Loại:
Điều trị bề mặt:
Kỹ thuật:
Ứng dụng:
Thuật ngữ thương mại:
Phạm vi kích thước:
MOQ:
Mẫu:
Chi tiết bao bì:
1. Pallet gỗ
2. túi vải chống ướt
3. theo yêu cầu
Chi tiết giao hàng:
7-10 ngày,theo số lượng cuối cùng
| Kích thước và khối lượng xấp xỉ |
| ANSI, ASME, ASA, B16.5 150lb/sq.in. | |||||||||
| ø | D | b | g | m | J | k | Các lỗ | Tôi. | Kg. |
| 1/2" | 88,9 | 11,1 | 34,9 | 30,2 | 22,3 | 60,3 | 4 | 15,9 | 0,400 |
| 3/4" | 98,4 | 12,7 | 42,9 | 38,1 | 27,7 | 69,8 | 4 | 15,9 | 0,700 |
| " | 107,9 | 14,3 | 50,8 | 49,2 | 34,5 | 79,4 | 4 | 15,9 | 0,800 |
| 1 1/4" | 117,5 | 15,9 | 63,5 | 58,8 | 43,2 | 88,9 | 4 | 15,9 | 1,100 |
| 1 1/2" | 127,0 | 17,5 | 73,0 | 65,1 | 49,5 | 98,4 | 4 | 15,9 | 1,400 |
| 2" | 152,4 | 19,0 | 92,1 | 77,8 | 62,0 | 120,6 | 4 | 19,0 | 2,200 |
| 2 1/2" | 177,8 | 22,2 | 104,8 | 90,5 | 74,7 | 139,7 | 4 | 19,0 | 3,600 |
| 3" | 190,5 | 23,8 | 127,0 | 107,9 | 90,7 | 152,4 | 4 | 19,0 | 4,100 |
| 3 1/2" | 215,9 | 23,8 | 139,7 | 122,2 | 103,4 | 177,8 | 8 | 19,0 | 5,200 |
| 4" | 228,6 | 23,8 | 157,2 | 134,9 | 116,1 | 190,5 | 8 | 19,0 | 5,600 |
| 5" | 254,0 | 23,8 | 185,7 | 163,6 | 143,8 | 215,9 | 8 | 22,2 | 6,300 |
| 6" | 279,4 | 25,4 | 215,9 | 192,1 | 170,7 | 241,3 | 8 | 22,2 | 7,500 |
| 8" | 342,9 | 28,6 | 269,9 | 246,1 | 221,5 | 298,4 | 8 | 22,2 | 12,600 |
| 10" | 406,4 | 30,2 | 323,8 | 304,8 | 276,3 | 361,9 | 12 | 25,4 | 18,500 |
| 12" | 482,6 | 31,7 | 381,0 | 365,1 | 327,1 | 431,8 | 12 | 25,5 | 28,000 |
| 14" | 533,4 | 34,9 | 412,7 | 400,0 | 359,1 | 476,2 | 12 | 28,6 | 36,000 |
| 16" | 596,9 | 36,5 | 469,9 | 457,2 | 410,5 | 539,7 | 16 | 28,6 | 46,000 |
| 18" | 635,0 | 39,7 | 533,4 | 504,8 | 461,8 | 577,8 | 16 | 31,7 | 50,000 |
| 20" | 698,5 | 42,9 | 584,2 | 558,8 | 513,1 | 635,0 | 20 | 31,7 | 64,000 |
| 22" | 749,3 | 46,0 | 641,2 | 609,6 | 564,4 | 692,1 | 20 | 34,9 | 72,000 |
| 24" | 812,8 | 47,6 | 692,1 | 663,6 | 615,9 | 749,3 | 20 | 34,9 | 89,000 |
|
Lưu ý:
1. Các miếng kẹp lớp 150 ngoại trừ khớp lưng sẽ được trang bị mặt nâng 0,06 (1,6 mm), được bao gồm trong ¢n độ dày ¢ (C) và ¢n độ dài qua Hub ¢ (Y1), (Y3). 2Đối với Slip-on, Threaded, Socket Welding và Lap Joint Flanges, các trục có thể được hình thành theo chiều dọc từ đáy lên trên hoặc cong trong giới hạn 7 độ. 3. Blind Flanges có thể được sản xuất với cùng một hub như được sử dụng cho Slip-on Flanges hoặc không có hub. 4. bề mặt đệm và mặt sau (bề mặt mang để bót) được làm song song trong vòng 1 độ. Để đạt được song song, điểm đối diện được thực hiện theo MSS SP-9,không giảm độ dày (C). 5Độ sâu của ổ cắm (D) được bao gồm bởi ANSI B 16.5 chỉ trong kích thước đến 3 inch, trên 3 inch là tùy chọn của nhà sản xuất. |
| ANSI, ASME, ASA, B16.5 300lb/sq.in. | |||||||||
| ø | D | b | g | m | J | k | Các lỗ | Tôi. | Kg. |
| 1/2" | 95,6 | 14,3 | 34,9 | 38,1 | 22,3 | 66,7 | 4 | 15,9 | 0,700 |
| 3/4" | 117,5 | 15,9 | 42,9 | 47,6 | 27,7 | 82,5 | 4 | 19,0 | 1,100 |
| " | 123,8 | 17,5 | 50,8 | 54,0 | 34,5 | 88,9 | 4 | 19,0 | 1,400 |
| 1 1/4" | 133,3 | 19,0 | 63,5 | 63,5 | 43,2 | 98,4 | 4 | 19,0 | 1,800 |
| 1 1/2" | 155,6 | 20,6 | 73,0 | 69,8 | 49,5 | 114,3 | 4 | 22,2 | 2,600 |
| 2" | 165,1 | 22,2 | 92,1 | 84,1 | 62,0 | 127,0 | 8 | 19,0 | 3,400 |
| 2 1/2" | 190,5 | 25,4 | 104,8 | 100,0 | 74,7 | 149,2 | 8 | 22,2 | 4,400 |
| 3" | 209,5 | 28,6 | 127,0 | 117,5 | 90,7 | 168,3 | 8 | 22,2 | 6,100 |
| 3 1/2" | 228,6 | 30,2 | 139,7 | 133,3 | 103,4 | 184,1 | 8 | 22,2 | 7,500 |
| 4" | 254,0 | 31,7 | 157,2 | 146,0 | 116,1 | 200,0 | 8 | 22,2 | 10,100 |
| 5" | 279,4 | 34,9 | 185,7 | 177,8 | 143,8 | 234,9 | 8 | 22,2 | 12,500 |
| 6" | 317,5 | 36,5 | 215,9 | 206,4 | 170,7 | 269,9 | 12 | 22,2 | 14,100 |
| 8" | 381,0 | 41,3 | 269,9 | 260,3 | 221,5 | 330,2 | 12 | 25,4 | 24,800 |
| 10" | 444,5 | 47,6 | 323,8 | 320,7 | 276,3 | 387,3 | 16 | 28,6 | 37,100 |
| 12" | 520,7 | 50,8 | 381,0 | 374,6 | 327,1 | 450,8 | 16 | 31,7 | 50,000 |
| 14" | 584,2 | 54,0 | 412,7 | 425,4 | 359,1 | 514,3 | 20 | 31,7 | 70,000 |
| 16" | 647,7 | 57,1 | 469,9 | 482,6 | 410,5 | 571,5 | 20 | 34,9 | 90,000 |
| 18" | 711,2 | 60,3 | 533,4 | 533,4 | 461,8 | 628,6 | 24 | 34,9 | 112,000 |
| 20" | 774,7 | 63,5 | 584,2 | 584,2 | 513,1 | 685,8 | 24 | 34,9 | 133,000 |
| 22" | 838,2 | 66,7 | 641,2 | 641,2 | 564,4 | 742,9 | 24 | 41,3 | 197,000 |
| 24" | 914,4 | 69,8 | 692,1 | 701,7 | 615,9 | 812,8 | 24 | 41,3 | 208,000 |
|
Lưu ý:
1Các miếng kẹp lớp 300 ngoại trừ khớp lưng sẽ được trang bị mặt nâng 0,06 (1,6 mm), được bao gồm trong ¢n độ dày (C) và ¢n độ dài qua Hub (Y1), (Y3). 2Đối với Slip-on, Threaded, Socket Welding và Lap Joint Flanges, các trục có thể được hình thành theo chiều dọc từ đáy lên trên hoặc cong trong giới hạn 7 độ. 3. Blind Flanges có thể được sản xuất với cùng một hub như được sử dụng cho Slip-on Flanges hoặc không có hub. 4. bề mặt đệm và mặt sau (bề mặt mang để bót) được làm song song trong vòng 1 độ. Để đạt được song song, điểm đối diện được thực hiện theo MSS SP-9,không giảm độ dày (C). 5Độ sâu của ổ cắm (D) được bao gồm bởi ANSI B 16.5 chỉ trong kích thước đến 3 inch, trên 3 inch là tùy chọn của nhà sản xuất. |
| ANSI, ASME, ASA, B16.5 600lb/sq.in. | |||||||||
| ø | D | b | g | m | J | k | Các lỗ | Tôi. | Kg. |
| 1/2" | 95,2 | 14,3 | 34,9 | 38,1 | 22,3 | 66,7 | 4 | 15,9 | 0,800 |
| 3/4" | 117,5 | 15,9 | 42,9 | 47,6 | 27,7 | 82,5 | 4 | 19,0 | 1,400 |
| " | 123,8 | 17,5 | 50,8 | 54,0 | 34,5 | 88,9 | 4 | 19,0 | 1,600 |
| 1 1/4" | 133,3 | 20,6 | 63,5 | 63,5 | 43,2 | 98,4 | 4 | 19,0 | 2,100 |
| 1 1/2" | 155,6 | 22,2 | 73,0 | 69,8 | 49,5 | 114,3 | 4 | 22,2 | 3,100 |
| 2" | 165,1 | 25,4 | 92,1 | 84,1 | 62,0 | 127,0 | 8 | 19,0 | 3,700 |
| 2 1/2" | 190,5 | 28,6 | 104,8 | 100,0 | 74,7 | 149,2 | 8 | 22,2 | 5,400 |
| 3" | 209,5 | 31,7 | 127,0 | 117,5 | 90,7 | 168,3 | 8 | 22,2 | 7,300 |
| 3 1/2" | 228,6 | 34,9 | 139,7 | 133,3 | 103,4 | 184,1 | 8 | 25,4 | 8,900 |
| 4" | 273,0 | 38,1 | 157,2 | 152,4 | 116,1 | 215,9 | 8 | 25,4 | 11,800 |
| 5" | 330,2 | 44,4 | 185,7 | 188,9 | 143,8 | 266,7 | 8 | 28,6 | 24,500 |
| 6" | 355,6 | 47,6 | 215,9 | 222,2 | 170,7 | 292,1 | 12 | 28,6 | 29,500 |
| 8" | 419,1 | 55,6 | 269,9 | 273,0 | 221,5 | 349,2 | 12 | 31,7 | 43,000 |
| 10" | 508,0 | 63,5 | 323,8 | 342,8 | 276,3 | 431,8 | 16 | 34,9 | 70,000 |
| 12" | 558,8 | 66,7 | 381,0 | 400,0 | 327,1 | 488,9 | 20 | 34,9 | 86,000 |
| 14" | 603,2 | 69,8 | 412,7 | 431,8 | 359,1 | 527,0 | 20 | 38,1 | 100,000 |
| 16" | 685,8 | 76,2 | 469,9 | 495,3 | 410,5 | 603,2 | 20 | 41,3 | 142,000 |
| 18" | 742,9 | 82,5 | 533,4 | 546,1 | 461,8 | 654,0 | 20 | 44,4 | 175,000 |
| 20" | 812,8 | 88,9 | 584,2 | 609,6 | 513,1 | 723,9 | 24 | 44,4 | 232,000 |
| 22" | 869,9 | 95,2 | 641,2 | 666,7 | 564,4 | 777,9 | 24 | 47,6 | 292,000 |
| 24" | 939,8 | 101,6 | 692,1 | 717,5 | 615,9 | 838,2 | 24 | 50,8 | 330,000 |
|
Lưu ý:
1Các miếng kẹp lớp 600 ngoại trừ khớp lưng sẽ được trang bị mặt nâng 0,25 (6,35 mm), không được bao gồm trong √ độ dày (C) và √ chiều dài qua Hub (Y1), (Y3). 2Đối với Slip-on, Threaded, Socket Welding và Lap Joint Flanges, các trục có thể được hình thành theo chiều dọc từ đáy lên trên hoặc cong trong giới hạn 7 độ. 3. Blind Flanges có thể được sản xuất với cùng một hub như được sử dụng cho Slip-on Flanges hoặc không có hub. 4. bề mặt đệm và mặt sau (bề mặt mang để bót) được làm song song trong vòng 1 độ. Để đạt được song song, điểm đối diện được thực hiện theo MSS SP-9,không giảm độ dày (C). 5Kích thước của kích thước 1/2 đến 3 1/2 là giống như cho lớp 400. 6Độ sâu của ổ cắm (D) được bao gồm bởi ANSI B 16.5 chỉ trong kích thước đến 3 inch, trên 3 inch là tùy chọn của nhà sản xuất. |
| Khả năng sản xuất và chi tiết mua hàng | ||
| 1. | Kích thước Flange DN15 - DN2000 (1/2 " - 80"), Flange rèn. | |
| 2. | Vật liệu thép carbon: ASTM A105, A181, A350 LF1, A350LF2, A350LF3, A36, A234 WPB, Q235B, 20#, 20Mn v.v. | |
| 3. | Vật liệu thép không gỉ: ASTM A182 F304, F304L, F316, F316L, F321 vv. | |
| 4. | Flanges chống rỉ sét: dầu chống rỉ sét, sơn đen, sơn vàng, sơn nóng, sơn lạnh, vv | |
| 5. | Sản lượng hàng tháng: 3000 tấn mỗi tháng. | |
| 6. | Điều khoản giao hàng: CIF, CFR, FOB, EXW. | |
| 7. | Điều khoản thanh toán: Chuyển tiền (T / T), L / C không thể đổi lại khi nhìn thấy vv | |
| 8. | Số lượng đặt hàng tối thiểu: 1 tấn hoặc 100pcs. | |
| 9. | Đảm bảo chất lượng: EN10204 3.1 Chứng chỉ, Chứng chỉ nhà máy, Kiểm tra của bên thứ ba, Dịch vụ thay thế miễn phí. | |
