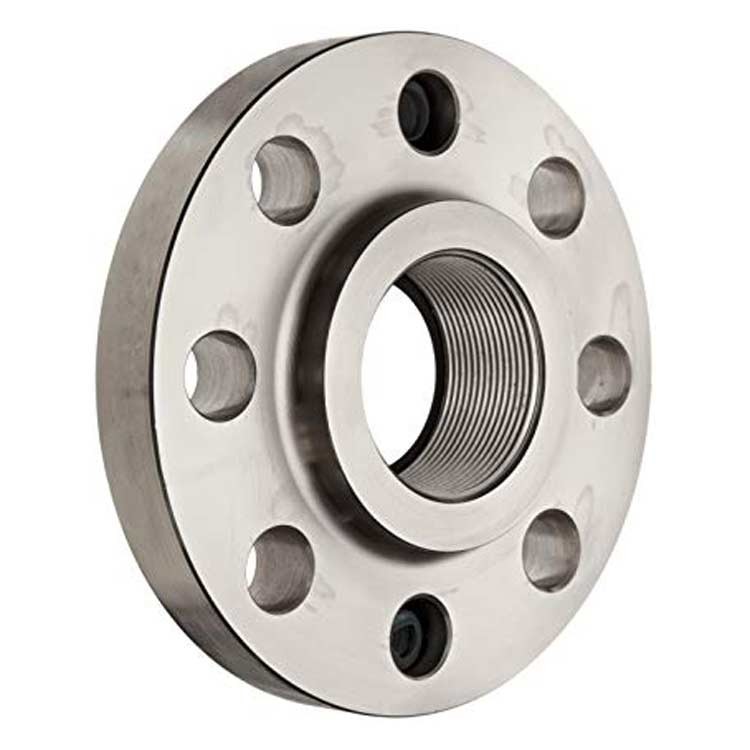

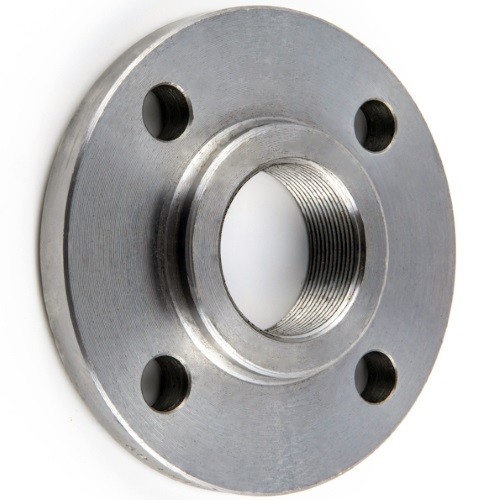

ASTM A182, 304 / L, 316 / L Phụ kiện đường ống thép độ bền Mặt bích ren

Mặt bích chung

Mặt bích là một phương pháp kết nối các đường ống, van, máy bơm và các thiết bị khác để tạo thành một hệ thống đường ống.Nó cũng cung cấp khả năng truy cập dễ dàng để làm sạch, kiểm tra hoặc sửa đổi.Mặt bích thường được hàn hoặc bắt vít.Các mối nối mặt bích được thực hiện bằng cách bắt vít hai mặt bích với nhau bằng một miếng đệm giữa chúng để tạo ra một vòng đệm.

Các loại mặt bích được sử dụng nhiều nhất là:

Tất cả các loại ngoại trừ mặt bích khớp nối được cung cấp vớimột mặt bích nâng lên.

Vật liệu cho mặt bích

Mặt bích ống được sản xuất bằng tất cả các vật liệu khác nhau như thép không gỉ, gang, nhôm, đồng thau, đồng, nhựa, vv nhưng vật liệu được sử dụng nhiều nhất là thép cacbon rèn và có bề mặt gia công.

Ngoài ra, mặt bích, giống như phụ kiện và đường ống, cho các mục đích cụ thể đôi khi được trang bị bên trong bằng các lớp vật liệu có chất lượng hoàn toàn khác với bản thân mặt bích, được gọi là "mặt bích lót".

Vật liệu của mặt bích, về cơ bản được thiết lập trong quá trình lựa chọn đường ống, trong hầu hết các trường hợp, mặt bích có cùng vật liệu với đường ống.

Tất cả các mặt bích, được thảo luận trên trang web này đều tuân theo tiêu chuẩn ASME en ASTM, trừ khi có chỉ định khác.ASME B16.5 mô tả kích thước, dung sai kích thước, v.v. và ASTM các chất lượng vật liệu khác nhau.

Kích thước của mặt bích

Mỗi mặt bích ASME B16.5 có một số kích thước tiêu chuẩn.Nếu một người soạn thảo ở Nhật Bản hoặc một người chuẩn bị công việc ở Canada hoặc một thợ sửa ống nước ở Úc đang nói về mặt bích cổ hàn NPS 6, Class 150, Schedule 40 ASME B16.5, thì nó sẽ đi qua mặt bích mà trong hình ảnh dưới đây được hiển thị .

Nếu mặt bích được đặt hàng, nhà cung cấp muốn biết chất lượng vật liệu.Ví dụ ASTM A105 là mặt bích bằng thép cacbon rèn, trong khi A182 là mặt bích bằng thép không gỉ được rèn.

Vì vậy, trong một đơn đặt hàng chính xác đối với một nhà cung cấp, hai tiêu chuẩn phải được chỉ định.

Kết nối mặt bích bắt vít

Một kết nối mặt bích có bu lông là sự kết hợp phức tạp của nhiều yếu tố (Mặt bích, Bu lông, Vòng đệm, Quy trình, Nhiệt độ, Áp suất, Phương tiện).Tất cả các yếu tố khác nhau này có mối quan hệ với nhau và phụ thuộc vào nhau để đạt được kết quả thành công.
Độ tin cậy của mối nối mặt bích phụ thuộc rất nhiều vào sự kiểm soát có thẩm quyền của quá trình tạo mối nối.

Một số Nhược điểm khác của kết nối mặt bích ..

• Mỗi kết nối mặt bích có thể bị rò rỉ (một số người khẳng định rằng kết nối mặt bích không bao giờ chống rò rỉ 100%).
• Hệ thống ống có mặt bích cần nhiều không gian hơn (chỉ cần nghĩ đến giá đỡ ống).
• Bảo ôn hệ thống ống có mặt bích đắt hơn (nắp mặt bích đặc biệt).

Tất nhiên, kết nối mặt bích có những lợi ích tuyệt vời;vài ví dụ..

• Một dây chuyền mới có thể chứa nhiều ống cuộn và có thể được sản xuất tại xưởng.
• Ống cuộn này có thể được lắp ráp trong nhà máy mà không cần phải hàn.
• NDO (X-quang, thử nghiệm Hydro, v.v.) trong nhà máy là không cần thiết, vì điều này đã được thực hiện trong xưởng.
• Việc nổ và sơn trong nhà máy là không cần thiết, vì ngay cả việc này cũng đã được thực hiện trong xưởng
  (chỉ nên sửa chữa những hư hỏng về sơn trong quá trình lắp đặt).
