BARRED TEE ASTM A815 UNS S31803 DN200 SCH40S

  • BARRED TEE ASTM A815 UNS S31803 DN200 SCH40S
  • BARRED TEE ASTM A815 UNS S31803 DN200 SCH40S
Nguồn gốc TRUNG QUỐC
Hàng hiệu TOBO
Chứng nhận ISO
Số mô hình Uns S31803
Số lượng đặt hàng tối thiểu 1 chiếc
Giá bán 1.2USD
chi tiết đóng gói Hộp gỗ ván ép
Thời gian giao hàng 7 ngày làm việc
Điều khoản thanh toán T / T, Western Union,
Khả năng cung cấp 30000PCS
Thông tin chi tiết sản phẩm
Tên Barred Tee Vật chất Uns S31803
Tiêu chuẩn ASTM A815 Kích cỡ DN200
Độ dày SCH40S MOQ 1 CÁI
Làm nổi bật

Tê thép không gỉ có thanh chắn

,

Tê thép không gỉ DN200

,

Tít thép không gỉ Buttweld
Để lại lời nhắn
Mô tả sản phẩm

BARRED TEE ASTM A815 WP- UNS S31803 DN200 SCH40S



Các đầu của tất cả các phụ kiện hàn giáp mép đều được vát, vượt quá độ dày thành 4 mm đối với thép không gỉ Austenit hoặc 5 mm đối với thép không gỉ ferit.Hình dạng của góc xiên tùy thuộc vào độ dày thực tế của tường.Các đầu vát này là cần thiết để có thể thực hiện một "Mối hàn mông".

Hàn Bevel acc.to ASME / ANSI B16.9 và ASME / ANSI B16.28





Cân nhắc thiết kế cho tee có thanh chắn

Phát bóng có thanh chắn sẽ được sử dụng khi có yêu cầu về chuồng.Do đó, nhiều ứng dụng của nó có thể được tìm thấy trong đường ống hoặc trong trường dưới biển.

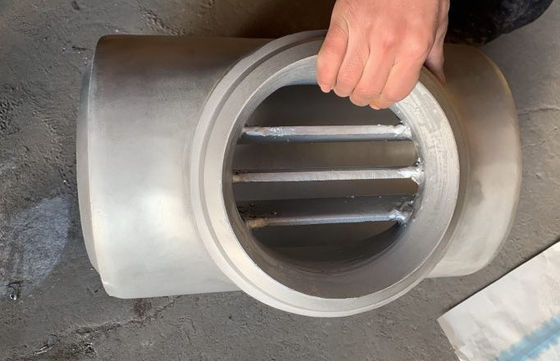

Các tấm thanh hàn bên trong nhánh nhằm tránh lợn cợn đổi hướng hoặc bị kẹt ở đầu ra nhánh.

Việc thiết kế các tấm thanh phải đủ số lượng, đủ độ dày và có khoảng cách thích hợp để đảm bảo độ êm cho heo chạy qua ống chính, đồng thời không ảnh hưởng đến dòng chảy qua ống nhánh.Thực hành thông thường là đảm bảo rằng độ mở của đường ống nhánh sau các thanh dẫn hướng không quá 40% diện tích đường ống chính.

Kích thước của các thanh trong kết nối nhánh phải đủ nhỏ để không hạn chế dòng chảy nhưng đủ lớn để duy trì áp suất của dòng chảy.

Để đảm bảo độ nhẵn, các tấm thanh phải được mài cho phù hợp với độ cong của cành.Cần loại bỏ mọi cạnh sắc, mảnh vụn và mảnh vỡ.Sự trơn tru này của quá trình nuôi heo rất quan trọng để bảo vệ cảm biến của heo khỏi bị hư hỏng.

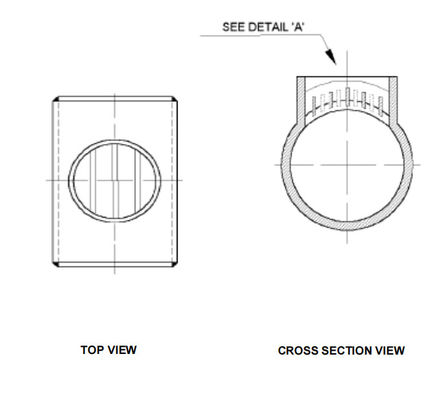

Tham khảo Shell DEP 31.40.10.13-Gen Hình 4 ở trên;số lượng của các tấm thanh bắt đầu với hai (2) mảnh và tăng lên khi ID của nhánh tăng lên.

Lý tưởng nhất là các tấm thanh sẽ có khoảng cách đều nhau.

Đối với tee lớn hơn (kích thước 14 inch trở lên), sẽ có một tấm cầu ở giữa để hỗ trợ độ cứng của thanh khi bị lợn đập.

Vật liệu của các tấm thanh thường được sử dụng giống như vật liệu tee để hàn.

Thực hành tiêu chuẩn là tránh hàn các thanh dẫn hướng trực tiếp trên vùng tập trung ứng suất cao của cổ đùn.Các đầu thanh phải được gia công để khớp với nhánh.

Việc sửa chữa mối hàn trên kim loại gốc bị cấm.



Tham số Tee Barred Tee
Sự định nghĩa Lắp đường ống tiêu chuẩn Một loại cấu kiện đường ống đặc biệt
Chế tạo Nói chung bằng cách đùn hoặc rèn Chủ yếu là chế tạo
Sử dụng Được sử dụng trong cả kỹ thuật đường ống và đường ống được sử dụng trong kỹ thuật đường ống gần bộ thu / phóng lợn
Mã / Tiêu chuẩn thiết kế ASME B 16,9 / MSS SP 75 Shell DEP 31.40.10.13-Gen hoặc ISO 15590-2
Số lượng sản xuất Quy mô lớn với số lượng lớn Chọn số lượng nhỏ (tùy chỉnh)
Trị giá Giá rẻ hơn Đắt hơn Tee bình thường



VẬT LIỆU & LỚP LỚP ĐƯỢC CUNG CẤP:

Thép không gỉ có thanh Tees:

ASTM A403 WP 304 / 304L / 304H / 316 / 316L / 317 / 317L / 321/310/347 / 904L

Thép carbon có thanh Tees:

ASTM A234 WPB / A420 WPL3 / A420 WPL6 / MSS-SP-75 WPHY 42/46/52/56/60/65/70

Thép hợp kim có thanh Tees:

ASTM A234 WP1 / WP5 / WP9 / WP11 / WP22 / WP91

Hợp kim niken thanh Tees:

ASTM / ASME SB 336 UNS 2200 (Nickel 200), UNS 2201 (Nickel 201), UNS 4400 (Monel 400), UNS 8020 (Hợp kim 20/20 CB 3, UNS 8825 Inconel (825), UNS 6600 (Inconel 600), UNS 6601 (Inconel 601), UNS 6625 (Inconel 625), UNS 10276 (Hastelloy C 276)

Tees thép song công & siêu song công:

ASTM A815, ASME SA815 UNS NO S31803, S32205.Werkstoff số 1.4462



Thể loại Tê ngang ANSI B16.9 ASTM A403 WP316L
Kích cỡ Dàn 1/2 "đến 48" hàn đến 72 "
độ dày của tường Sch5S-Sch160, XS, XXS
Tiêu chuẩn ANSI, ASTM, DIN, JIS, BS, ISO, GB, SH, VÀ HG, v.v.
Vật chất

Thép không gỉ: ASTM A403 WP304, 304L, 310, 316, 316L, v.v.

Thép cacbon: ASTM A234 WPB, WPC ASTM A105 WPHY 42, v.v.

Thép hợp kim: ASTM A234 WP1, v.v. Nhiệt độ thấp: ASTM A420 WPL 1, v.v.

Thép hai mặt và siêu song công: ASTM A815 UNS S31803 / S32205 / S32750 / S32760 / S32550
Xử lý bề mặt Lăn cát, phun cát, tẩy rửa bằng axit.
Đóng gói Trường hợp bằng gỗ, pallet hoặc theo yêu cầu của khách hàng
Các ứng dụng

Dầu khí, hóa chất, điện, khí đốt, luyện kim, đóng tàu, xây dựng, v.v.















































BARRED TEE ASTM A815 UNS S31803 DN200 SCH40S
