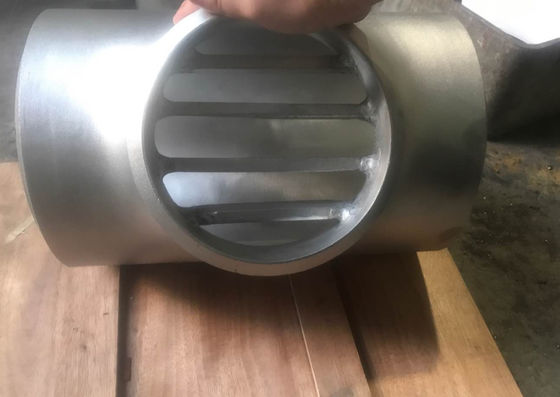

BARRED TEE ASTM A815 WP- UNS S31803 DN300 (12 IN) X DN300 (12 IN) SCH80S

BARRED TEE ASTM A815 WP- UNS S31803 DN300 (12 IN) X DN300 (12 IN) SCH80S

Tee có thanh chắn là tee hoặc bất kỳ phụ kiện nào có nhánh được sử dụng trong các đường ống được luồn dây điện và có một thanh hạn chế được hàn bên trong ngăn cản lợn đi xuống kết nối nhánh.

Cân nhắc thiết kế cho tee có thanh chắn

Phát bóng có thanh chắn sẽ được sử dụng khi có yêu cầu về chuồng.Do đó, nhiều ứng dụng của nó có thể được tìm thấy trong đường ống hoặc trong trường dưới biển.

Các tấm thanh hàn bên trong nhánh nhằm tránh lợn cợn đổi hướng hoặc bị kẹt ở đầu ra nhánh.

Việc thiết kế các tấm thanh phải đủ số lượng, đủ độ dày và có khoảng cách thích hợp để đảm bảo độ êm cho heo chạy qua ống chính, đồng thời không ảnh hưởng đến dòng chảy qua ống nhánh.Thực hành thông thường là đảm bảo rằng độ mở của đường ống nhánh sau các thanh dẫn hướng không quá 40% diện tích đường ống chính.

Kích thước của các thanh trong kết nối nhánh phải đủ nhỏ để không hạn chế dòng chảy nhưng đủ lớn để duy trì áp suất của dòng chảy.

Để đảm bảo độ nhẵn, các tấm thanh phải được mài cho phù hợp với độ cong của cành.Cần loại bỏ mọi cạnh sắc, mảnh vụn và mảnh vỡ.Sự trơn tru này của quá trình nuôi heo rất quan trọng để bảo vệ cảm biến của heo khỏi bị hư hỏng.

Tham khảo Shell DEP 31.40.10.13-Gen Hình 4 ở trên;số lượng của các tấm thanh bắt đầu với hai (2) mảnh và tăng lên khi ID của nhánh tăng lên.

Lý tưởng nhất là các tấm thanh sẽ có khoảng cách đều nhau.

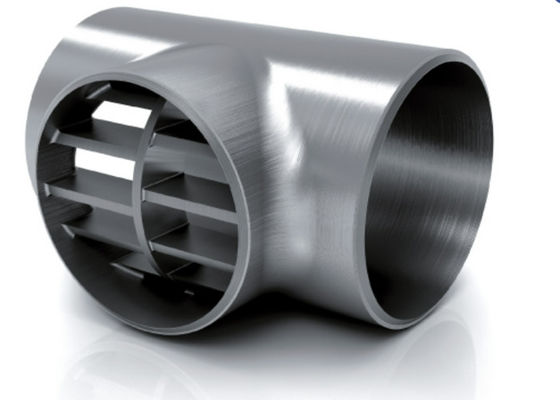

Đối với tee lớn hơn (kích thước 14 inch trở lên), sẽ có một tấm cầu ở giữa để hỗ trợ độ cứng của thanh khi bị lợn đập.

Vật liệu của các tấm thanh thường được sử dụng giống như vật liệu tee để hàn.

Thực hành tiêu chuẩn là tránh hàn các thanh dẫn hướng trực tiếp trên vùng tập trung ứng suất cao của cổ đùn.Các đầu thanh phải được gia công để khớp với nhánh.

Việc sửa chữa mối hàn trên kim loại gốc bị cấm.
