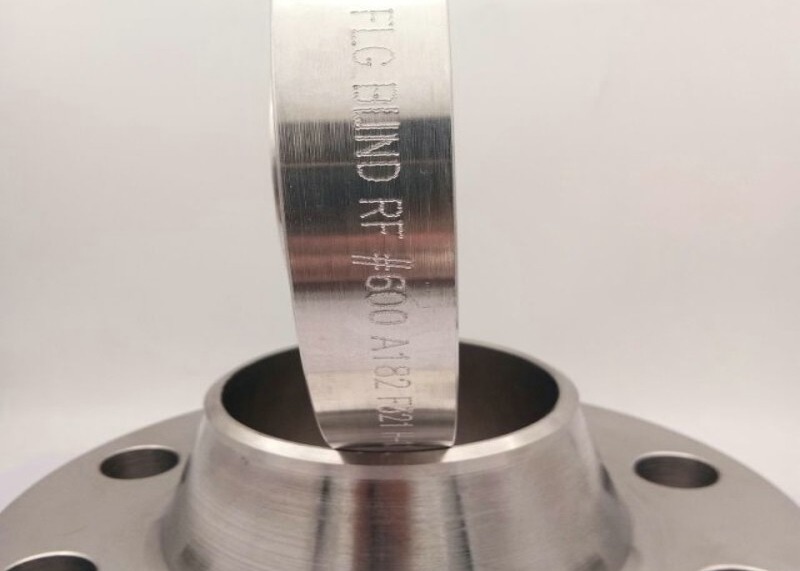

SS ASTM A182 F321H-3 "600 # Sch10s Trượt trên mặt bích Giá mặt bích RF WN

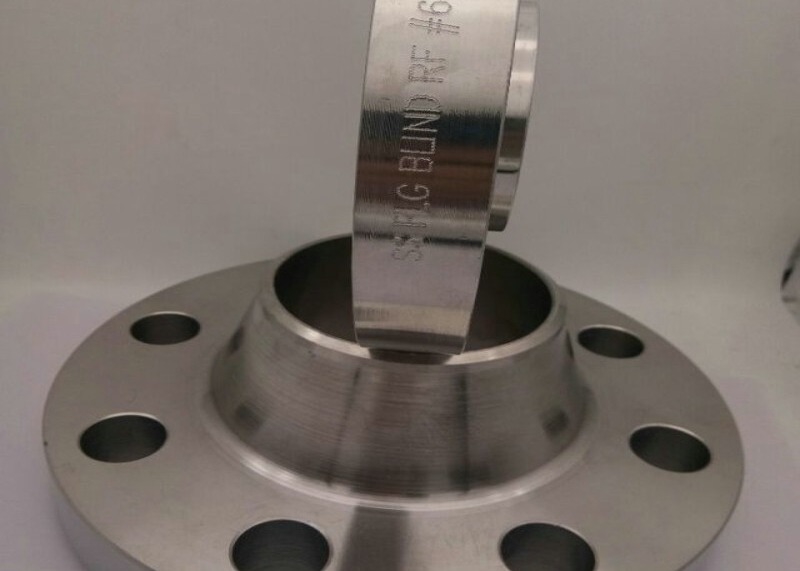

SS ASTM A182 F321H-3 "600 # Sch10s Mặt bích cổ hàn RF WN Giá mặt bích

Mô tả sản phẩm Chi tiết

Mặt bích trượt Mặt bích trượt là một loại mặt bích đường ống phổ biến.Đây là loại mặt bích trượt qua phần cuối của đường ống và sau đó được hàn tại chỗ.Các mặt bích này lý tưởng cho các ứng dụng áp suất thấp hơn.Chúng dễ dàng lắp và hàn vào các đường ống khác nhau.Hàn làm giảm chi phí chế tạo của các ống này.Chúng có sẵn với nhiều kích cỡ và ứng dụng khác nhau. Tại sao trượt trên mặt bích được ưa thích hơn khi hàn mặt bích cổ? Đối với nhiều người dùng, mặt bích trượt tiếp tục được ưa chuộng hơn khi hàn mặt bích cổ vì những lý do sau: Do chi phí thấp hơn ban đầu của họ. Độ chính xác giảm cần thiết khi cắt ống theo chiều dài. Việc căn chỉnh lắp ráp càng dễ dàng. Độ bền tính toán của mặt bích trượt khi chịu áp lực bên trong xấp xỉ 2/3 cường độ của mặt bích cổ hàn.

Sự miêu tả:

Đây smôi trên mặt bích hàn là theo tiêu chuẩn JIS.Nó là một hệ thống mặt bích do Nhật Bản sản xuất.Loại mặt bích này bao gồm rất nhiều đặc điểm kỹ thuật, như SOP, SPH, Mặt bích mù, mặt bích tấm, mặt bích cổ hàn, v.v.

Trượt trên mặt bích hàn được trượt qua đường ống và được hàn (thường cả bên trong và bên ngoài) để tạo độ bền và ngăn rò rỉ.Mặt bích trượt có chi phí thấp nhất trong thang đo và không yêu cầu độ chính xác cao khi cắt ống theo chiều dài.Các mặt bích SO này đôi khi có thể có một trục hoặc trục, và có thể được chế tạo với một lỗ khoan để phù hợp với ống hoặc ống.

Vật liệu của mặt bích là thép cacbon.Mặt bích có thể kết nối đường ống, van, máy bơm và các thiết bị khác để tạo thành hệ thống đường ống.Nó là ngành máy móc, dầu khí, hóa chất, nước, điện, đóng tàu, hệ thống đường ống và các thiết bị phụ kiện đường ống được sử dụng rộng rãi nhất.

Làm thế nào để đo mặt bích trượt?
Thực hiện các phép đo của:

• OD:Đường kính ngoài
• TÔI:Đường kính trong
• BC:Vòng tròn bu lông
• HD:Đường kính lỗ

Các tính năng chính của mặt bích trượt:
Một số tính năng quan trọng như sau:
Một kích thước phù hợp với tất cả các lịch trình đường ống.
Các nhà chế tạo có thể dễ dàng cắt ống theo chiều dài cho mặt bích trượt.
Độ dày nhỏ hơn của mặt bích này cho phép căn chỉnh các lỗ bắt vít dễ dàng hơn.
Chúng thường không được ưa thích cho môi trường nhiệt độ áp suất cao.

Ưu điểm của trượt trên mặt bích:
Chi phí lắp đặt thấp
Cần ít thời gian hơn để đảm bảo độ chính xác của đường ống cắt
chúng dễ dàng hơn để căn chỉnh
mặt bích trượt có trục thấp do ống trượt vào mặt bích trước khi hàn
mặt bích được hàn cả bên trong và bên ngoài để cung cấp đủ độ bền
chúng ngăn chặn sự rò rỉ

Phạm vi sản phẩm-
Kích thước :1/8 "NB ĐẾN 48" NB.
Lớp học :150 #, 300 #, 400 #, 600 #, 900 #, 1500 # & 2500 #.
Thép không gỉ trượt trên mặt bích:ASTM A 182, A 240
Cấp :F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L, Thép không gỉ kép UNS S31803, 2205, Thép không gỉ siêu song song UNS S32750

Thép carbon trượt trên mặt bích:ASTM A 105, ASTM A 181

Thép hợp kim trượt trên mặt bích:ASTM A 182, GR F1, F11, F22, F5, F9, F91

Hợp kim niken trượt trên mặt bích:Monel 400 & 500, Inconel 600 & 625, Incolloy 800, 825, Hastelloy C22, C276

Hợp kim đồng trượt trên mặt bích:Đồng, đồng thau & kim loại Gunmetal

Tiêu chuẩn trượt trên mặt bích
ANSI:ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48
DIN: DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638

BS:BS4504, BS4504, BS1560, BS10

Phạm vi sản phẩm-
Kích thước :1/8 "NB ĐẾN 48" NB.
Lớp học :150 #, 300 #, 400 #, 600 #, 900 #, 1500 # & 2500 #.
Thép không gỉ trượt trên mặt bích:ASTM A 182, A 240
Cấp :F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L, Thép không gỉ kép UNS S31803, 2205, Thép không gỉ siêu song song UNS S32750

Thép carbon trượt trên mặt bích:ASTM A 105, ASTM A 181

Thép hợp kim trượt trên mặt bích:ASTM A 182, GR F1, F11, F22, F5, F9, F91

Hợp kim niken trượt trên mặt bích:Monel 400 & 500, Inconel 600 & 625, Incolloy 800, 825, Hastelloy C22, C276

Hợp kim đồng trượt trên mặt bích:Đồng, đồng thau & kim loại Gunmetal

Tiêu chuẩn trượt trên mặt bích
ANSI:ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48
DIN: DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638

BS:BS4504, BS4504, BS1560, BS10

Trượt trên mặt bích hàn SOHFF với JIS B2220 - 1984 5K 10K 16K 20K cho dầu mỏ

Thông số kỹ thuật:

Kiểu:Mặt bích SOHFF

Vật chất: SS400

Tiêu chuẩn: JIS B2220-1984

Áp lực: 5K, 10K, 16K, 20K

Kích thước: 15A-1500A

Sơn phủ: Dầu chống rỉ, sơn vàng, mạ kẽm.
