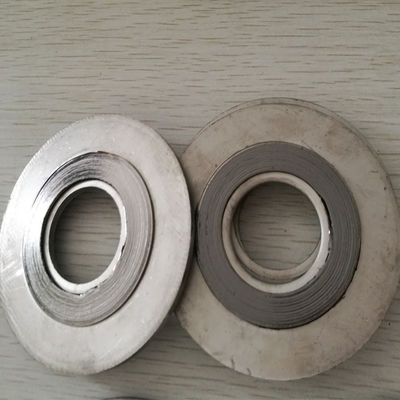

Kim loại Tấm đệm kim loại ASME B16.9 DN15 - DN1200 WP316L cho hóa chất

Kim loại Tấm đệm kim loại ASME B16.9 DN15 - DN1200 WP316L cho hóa chất

Đặc điểm kỹ thuật:

1.Sản phẩm được sản xuất theo tất cả các tiêu chuẩn đệm có liên quan để phù hợp với chỉ định mặt bích: ASME B 16.20, ASME B 16.5, BS1560, ASME B 16.47 A (B), BS EN 1092, DIN, JIS, và NF, v.v.

2. Dây màu như ASME B 16.20 theo yêu cầu.

Tiêu chuẩn sản phẩm:

Sản phẩm của chúng tôi tuân thủ các tiêu chuẩn của ASME B 16.20, MSS SP-44, API 605, DIN, JIS, JPI, BS 1560, JG / T, GB / T, HG, SH, v.v. Hoặc các sản phẩm có thể được tùy chỉnh theo để yêu cầu chi phí. Vui lòng cung cấp các bản vẽ cụ thể nếu miếng đệm được sử dụng trong bộ trao đổi nhiệt với các xương sườn.

LOẠI KHAI THÁC VÒI SPIRAL:

gasekest vết thương xoắn ốc, có 4 loại:

SW - Loại cơ bản

Loại xây dựng cơ bản không có vòng ngoài và vòng trong chắc chắn được gia cố bằng nhiều lớp kim loại với
phụ để ổn định hơn và đặc tính nén tốt hơn. - Thích hợp cho lưỡi và rãnh, nam
và nữ hoặc rãnh để lắp ráp mặt bích phẳng.

SWI - Loại vòng trong

Vòng kim loại rắn bên trong hoạt động như một nút chặn. Để ngăn ngừa sự tích tụ của chất rắn, giảm
dòng chảy hỗn loạn của chất lỏng quá trình và giảm thiểu xói mòn. Các miếng đệm nằm giữa lỗ bích và bên trong
đường kính. Không gian hình khuyên được lấp đầy bởi vòng kim loại rắn bên trong. - Thích hợp cho mặt bích ống nam và nữ.

SWC - Loại vòng ngoài

Vòng ngoài rắn định vị chính xác miếng đệm trên mặt bích để tạo thêm cường độ xuyên tâm cho
ngăn chặn việc xả gioăng và hoạt động như một bộ giới hạn nén. Trong trường hợp cài đặt vòng ngoài, nó rất dễ dàng
để lắp đặt miếng đệm vào mặt bích vì phần cuối của vòng ngoài sẽ chạm vào bu lông - Thích hợp để sử dụng với mặt phẳng
mặt và mặt bích nâng lên.

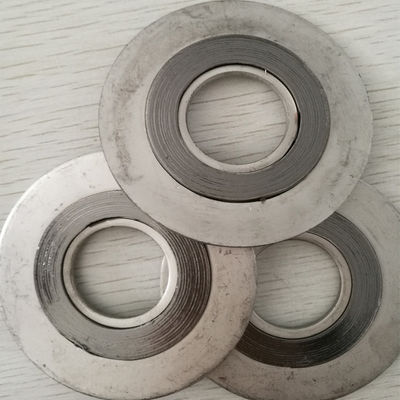

SWCI - Loại vòng trong & ngoài

Một vòng đệm bên trong và vòng đệm loại bên ngoài sẽ cung cấp thêm một nút chặn giới hạn nén cho bên trong miếng đệm
và mặt ngoài. Nó sẽ ngăn chặn sự ăn mòn trên mặt bích tại không gian hình khuyên. - Thích hợp sử dụng với mặt phẳng
và mặt bích nâng lên và được chỉ định cho dịch vụ nhiệt độ / áp suất cao - Loại 900LB trở lên hoặc ở đâu
phương tiện ăn mòn hoặc độc hại có mặt.

Kết cấu :

1. Dải kim loại: dải kim loại được xử lý có độ đàn hồi và phục hồi tốt. Nó cung cấp cho chất độn đủ độ bền kéo.

2.Filler: phần này là phần chính của miếng đệm và vật liệu khác nhau được sử dụng trong các điều kiện khác nhau

3. Vòng trung tâm: vòng định tâm không tiếp xúc trực tiếp với chất lỏng chứa. Nó thường được làm bằng thép carbon và tấm điện hoặc sơn để tránh ăn mòn. Các vật liệu khác có sẵn theo yêu cầu.

4. Vòng trong: vòng trong được sử dụng để tránh nén quá mức do căng thẳng chỗ ngồi cao trong dịch vụ áp suất cao và nó cũng được sử dụng để giảm nhiễu loạn trong khu vực mặt bích. Nó thường được làm bằng vật liệu tương tự như dải kim loại đệm.

Vật chất:
