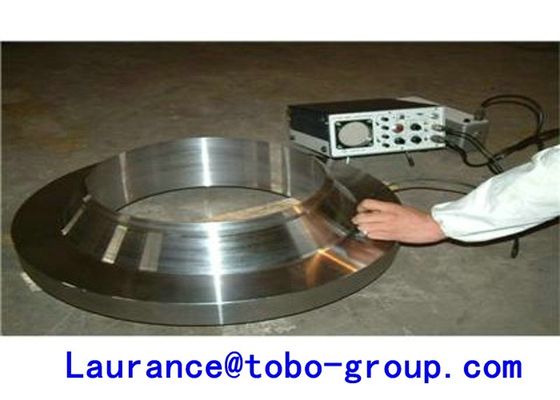

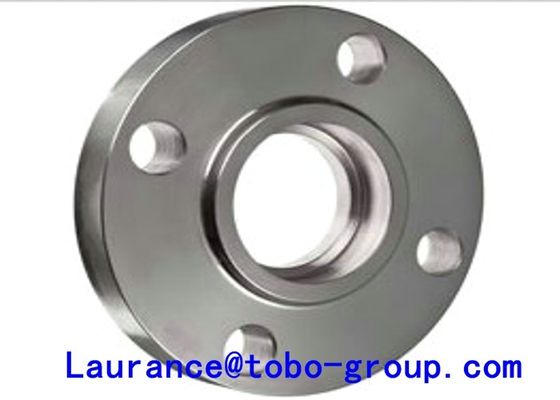

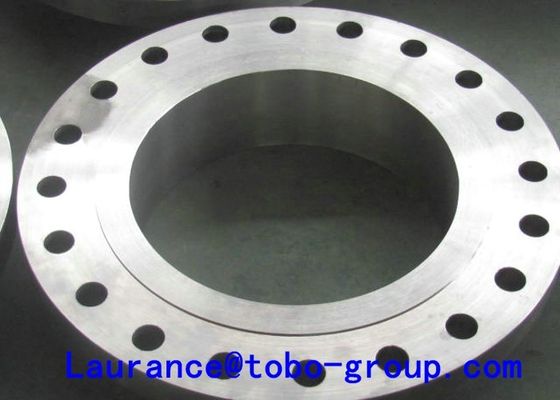

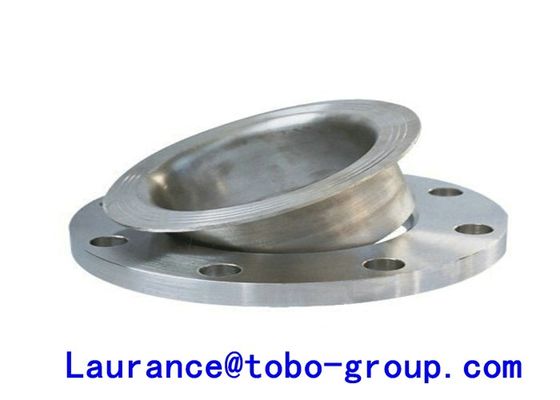

Phụ kiện rèn và mặt bích nhỏ gọn với vật liệu thép A105 Cabon

Sự miêu tả:

Mặt bích thép, Mặt bích nhỏ gọn 1 / 2Inch - 48Inch và 150 # đến 2500 # Với A182 / F51 / Inconel 625.

Mặt bích nhỏ gọn (RCF), NORSOK L005, A182 F316 / 316L, F51, F53, F55, Inconel 625, Incoloy 825, A105, A350 LF2, LF52-70

• Sê-ri RCF NORSOK NCF5

Dựa trên mã NORSOK L005, phù hợp cho các ứng dụng niêm phong quan trọng có độ giãn nở nhiệt cao, tải theo chu kỳ như Rủi ro, hệ thống neo điểm đơn, ống góp, X-cây, đường ống ngầm, bộ trao đổi nhiệt và vô số hệ thống đường ống xử lý.

• Lợi thế RCF
  • Tiết kiệm không gian
    • Tiết kiệm trọng lượng tới 70% ~ 80% so với mặt bích ANSI
  • Con dấu độc lập đôi làm cho nó an toàn hơn
    • Phương pháp niêm phong tích cực
  • Hệ thống niêm phong tích hợp (cả bên trong và bên ngoài)
    • Phạm vi lớn hơn về nhiệt độ và áp suất thiết kế
• Nguyên tắc làm việc RCF
  • Nguyên tắc thiết kế mặt bích nhỏ gọn RCF là mặt bích bao gồm hai con dấu độc lập. Con dấu đầu tiên được tạo ra bằng cách áp dụng lực căng chỗ ngồi ở gót mặt bích. Con dấu chính là vòng đệm IX. Lực vòng đệm được cung cấp bởi năng lượng lưu trữ đàn hồi trong vòng đệm bị căng thẳng. Bất kỳ rò rỉ gót chân sẽ cho áp lực bên trong tác động lên vòng đệm bên trong tăng cường hành động niêm phong.
  • Xếp hạng kích thước và áp suất RCF
    • Kích thước 1/2 ~ kích thước 48 và kích thước 150 # đến 2500 # trong xếp hạng áp lực.
    • Kích thước lớn hơn và đánh giá áp lực cao hơn theo yêu cầu.
  • Vật liệu RCF
    • ASTM A105, A350 LF2, LF6, A694 F52 ~ F70
    • AISI 4130, AISI 8630
    • A182 F316 / 316L, F51, F53, F55, Inconel 625, Incoloy 825.
    • Tài liệu khác theo yêu cầu
    • Vòng đệm kín RCF IX, lực dọc trục được tác dụng lên độ côn của vòng đệm kim loại và được dịch thành lực niêm phong xuyên tâm. Ngoài ra, với tải trọng trước tăng, góc xiên được đóng lại và tiếp xúc trực diện đạt được ở nêm bên ngoài trong khi hầu hết các tải trước bu lông được chuyển dưới dạng lực nén giữa các mặt bích ở gót chân.
  • Thiết kế và xác minh RCF
    • Yuhong Special Steel cung cấp dịch vụ tính toán dựa trên ASME phần VIII Phân khu 1, 2 và 3. Ngoài ra, chúng tôi có các kỹ sư phần mềm ANSYS để thực hiện phân tích và xác minh thiết kế

  • mặt bích	Mặt bích thép, Mặt bích thép hợp kim Inconel, ASTM AB564, NO6600 / Hợp kim 600, NO6625 / Hợp kim 625, Hợp kim 690, Hợp kim 718
    Tiêu chuẩn	ASME / ANSI B16.5
    Kích thước	1/2 '' ~ 60 ''
    Tỷ lệ áp suất	150lb đến 2500lb
    Quá trình sản xuất	Đẩy, nhấn, rèn, đúc, vv
    Vật chất	Mặt bích thép hợp kim Inconel
    Thép carbon	ASTM A 105
    Mặt bích thép Allloy	ASTM A182 F5; F11; F22; F91; F51 ASTM A350 LF1; LF2; A350 LF3; LF4; LF6; LF8
    Mặt bích thép không gỉ	ASTM A182 F304 / 304H / 304L ASTM A182 F316 / 316H / 316L ASTM A182 F321 / 321H ASTM A182 F347 / 347H
    Hợp kim niken mặt bích	Monel 400 & 500, Inconel 600 & 625, Incolloy 800, 825, Hastelloy C22, C276
    Hợp kim đồng mặt bích	ASTM AB564, NO6600 / Hợp kim 600, NO6625 / Hợp kim 625, Hợp kim 690, Hợp kim 718
    Mặt bích thép hợp kim Inconel	ASTM AB564, NO8800 / Hợp kim800, NO8810 / Hợp kim 800H, NO8811 / Hợp kim 800HT
    Tiêu chuẩn sản xuất	ANSI: ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48 DIN BS: BS4504, BS4504, BS1560, BS10
    Gói	Vỏ gỗ, pallet, túi nylon hoặc theo yêu cầu của khách hàng
    Moq	1 cái
    Thời gian giao hàng	10 - 100 ngày tùy theo số lượng
    Điều khoản thanh toán	T / T hoặc Western Union hoặc LC
    Lô hàng	FCA Thiên Tân / Thượng Hải, CFR, CIF, v.v.
    Ứng dụng	Dầu khí / Điện / Hóa chất / Xây dựng / Khí / Luyện kim / Đóng tàu, v.v.
    Nhận xét	Các vật liệu và bản vẽ khác có sẵn.
