Nguồn gốc: | Trung Quốc, |
---|---|
Hàng hiệu: | TOBO |
Chứng nhận: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
Số mô hình: | ASME B16.5 |
Số lượng đặt hàng tối thiểu: | 100KGS |
Giá bán: | negotiable |
chi tiết đóng gói: | trong túi nhựa sau đó trong bó |
Thời gian giao hàng: | 15 ngày-> |
Điều khoản thanh toán: | T/T, L/C, Công Đoàn Phương Tây, MoneyGram |
Khả năng cung cấp: | 1500 tấn mỗi tháng |
Tiêu chuẩn: | ASME B16.5 | Màu: | Bạc trắng |
---|---|---|---|
Đường kính ngoài: | DN15-DN2500 | Loại: | Mặt bích cổ dài |
Điểm nổi bật: | Mặt bích thép rèn 304,mặt bích cổ hàn kiểu vòng,mặt bích cổ hàn rèn |

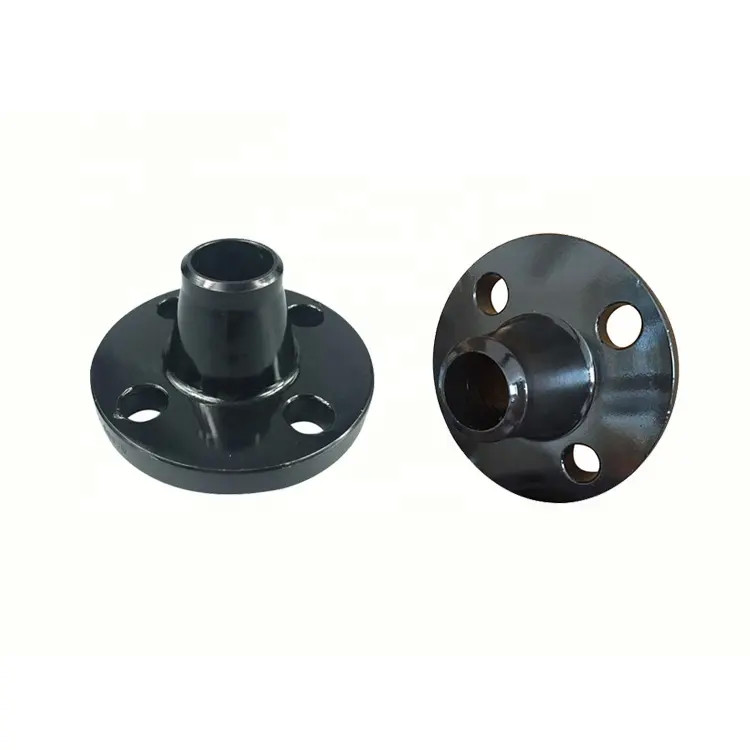

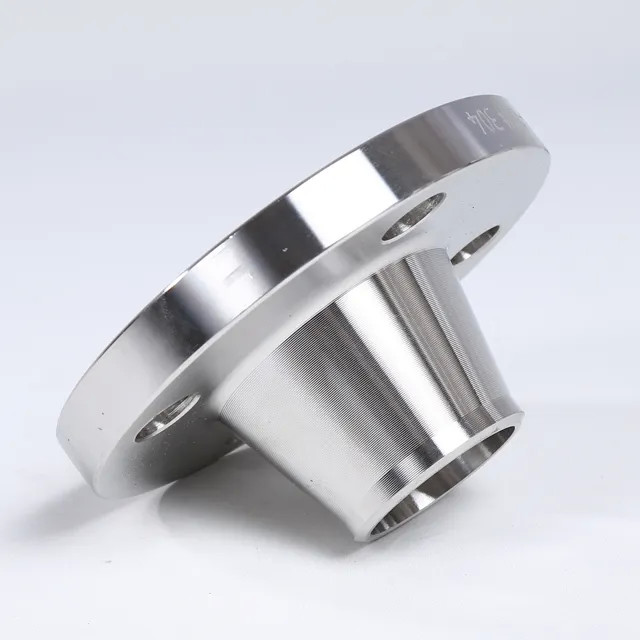

loại vòng nối mối hàn dài cổ rèn Thép không gỉ ss 304 316 mặt bích182 Kích thước: 1/2" (DN15) - 100" (DN2500)
Sự chỉ rõ:
Kích cỡ:1/2" (DN15) - 100" (DN2500)
Tên thương hiệu: SUỴT
Lớp học:Lớp 150, Lớp 300, Lớp 400, Lớp 600, Lớp 900, Lớp 1500, v.v.
chuyên:Như mỗi bản vẽ
Tiêu chuẩn:
ANSI/ASME:
ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48
DIN:
DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673
BS:
BS4504, BS4504, BS1560, BS10, v.v.
Mặt bích tích hợp còn được gọi là mặt bích cổ hàn dài (mặt bích LWN), được sử dụng cho các tình huống áp suất cao, mặt bích cổ hàn trung tâm tích hợp được sử dụng và đối với các trường hợp áp suất rất cao, mặt bích cổ hàn dài được ưu tiên.Trong trường hợp này, mối hàn cách xa vòng để tránh kết hợp ứng suất uốn và ứng suất hàn.
Mặt bích cổ dài tương tự như mặt bích cổ hàn với cổ / lỗ khoan lớn rộng rãi được sử dụng để hàn với các đường ống hoặc phụ kiện khác.
Mặt bích cổ dài là mặt bích có mục đích đặc biệt.Không giống như cổ hàn tiêu chuẩn, nó được sản xuất với cổ lớn từ phôi rèn hoặc có thể được gia công trực tiếp từ thanh tròn rèn.
mặt bích tích hợp(Mặt bích cổ dài)Vật liệu:
Mặt bích tích hợp bằng thép không gỉ (Mặt bích cổ dài): ASTM A182, A240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L
Mặt bích tích hợp thép cacbon (Mặt bích cổ dài hàn): ASTM / ASME A/SA 105 ASTM / ASME A 350 , ASTM A 181 LF 2 / A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F70
Mặt bích tích hợp thép hợp kim (Mặt bích cổ dài hàn): ASTM / ASME A/SA 182 & A 387 F1, F5, F9, F11, F12, F22, F91
Mặt bích tích hợp thép kép (Mặt bích cổ dài hàn): ASTM / ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61
Mặt bích tích hợp siêu song công (Mặt bích cổ dài): ASTM / ASME A/SA 182, A240 F 44, F 45, F51, F 53, F 55, F 60, F 61
Mặt bích tích hợp hợp kim niken (Mặt bích cổ dài hàn): Niken 200 (Số UNS N02200), Niken 201 (Số UNS N02201), Monel 400 (Số UNS N04400), Monel 500 (Số UNS N05500), Inconel 800 ( UNS số N08800), Inconel 825 (UNS số N08825), Inconel 600 (UNS số N06600), Inconel 625 (UNS số N06625), Inconel 601 (UNS số N06601), Hastelloy C 276 (UNS số N10276) ), Hợp kim 20 (Số UNS N08020), Titan (Cấp I & II)
Mặt bích tích hợp hợp kim đồng (Mặt bích cổ dài): UNS No. C10100, 10200, 10300, 10800, 12000, 12200, 70600, 71500, UNS No. C 70600 (Cu -Ni- 90/10), C 71500 (Cu- Ni-70/30)
Mặt bích tích hợp thép carbon nhiệt độ thấp (Mặt bích cổ dài hàn): ASTM A350, LF2, LF3
Các ứng dụng của mặt bích tích hợp (Mặt bích cổ dài)
Mặt bích tích hợp (Mặt bích cổ dài) được sử dụng trong chế biến hóa chất và hóa dầu.
Mặt bích tích hợp (Mặt bích cổ dài) được sử dụng trong điện tử.
Mặt bích tích hợp (Mặt bích cổ dài) được sử dụng trong các thiết bị chế biến để duy trì độ tinh khiết của sản phẩm trong xử lý thực phẩm, sợi tổng hợp.
Mặt bích tích hợp (Mặt bích cổ dài) được sử dụng trong kỹ thuật hàng hải và ngoài khơi.
Kích thước của mặt bích tích hợp (Mặt bích cổ dài)
ANSI Lớp 300, ASME B16.5
Kích thước đường ống |
Ngoài |
Đường kính |
độ dày |
Đường kính |
Đường kính |
Chiều dài |
số lượng |
đường kính |
Chớp |
Xấp xỉ |
1/2 | 3 3/4 | 1 3/8 | 16/9 | 0,50 | 1 1/2 | 9 | 4 | 5/8 | 2 5/8 | 5 |
3/4 | 4 5/8 | 1 16/11 | 5/8 | 0,75 | 1 7/8 | 9 | 4 | 3/4 | 3 1/4 | 9 |
1 | 4 7/8 | 2 | 16/11 | 1,00 | 2 1/8 | 9 | 4 | 3/4 | 3 rưỡi | 10 |
1 1/4 | 5 1/4 | 2 1/2 | 3/4 | 1,25 | 2 1/2 | 9 | 4 | 3/4 | 3 7/8 | 14 |
1 1/2 | 6 1/8 | 2 7/8 | 16/13 | 1,50 | 2 3/4 | 9 | 4 | 7/8 | 4 rưỡi | 17 |
2 | 6 rưỡi | 3 5/8 | 7/8 | 2,00 | 3 1/4 | 9 | số 8 | 3/4 | 5 | 19 |
2 1/2 | 7 rưỡi | 4 1/8 | 1 | 2,50 | 3 15/16 | 9 | số 8 | 7/8 | 5 7/8 | 28 |
3 | 8 1/4 | 5 | 1 1/8 | 3,00 | 4 5/8 | 9 | số 8 | 7/8 | 6 5/8 | 36 |
3 rưỡi | 9 | 5 1/2 | 1 3/16 | 3,50 | 5 1/4 | 9 | số 8 | 7/8 | 7 1/4 | 45 |
4 | 10 | 6 3/16 | 1 1/4 | 4,00 | 5 3/4 | 12 | số 8 | 7/8 | 7 7/8 | 54 |
5 | 11 | 7 5/16 | 1 3/8 | 5,00 | 7 | 12 | số 8 | 7/8 | 9 1/4 | 86 |
6 | 12 rưỡi | 8 1/2 | 1 7/16 | 6,00 | 8 1/8 | 12 | 12 | 7/8 | 10 5/8 | 108 |
số 8 | 15 | 10 5/8 | 1 5/8 | 8,00 | 10 1/4 | 12 | 12 | 1 | 13 | 150 |
10 | 17 rưỡi | 12 3/4 | 1 7/8 | 10.00 | 12 5/8 | 12 | 16 | 1 1/8 | 15 1/4 | 218 |
12 | 20 rưỡi | 15 | 2 | 12.00 | 14 3/4 | 12 | 16 | 1 1/4 | 17 3/4 | 289 |
14 | 23 | 16 1/4 | 2 1/8 | 14.00 | 16 3/4 | 12 | 20 | 1 1/4 | 20 1/4 | 342 |
16 | 25 rưỡi | 18 rưỡi | 2 1/4 | 16.00 | 19 | 12 | 20 | 1 3/8 | 22 rưỡi | 426 |
18 | 28 | 21 | 2 3/8 | 18.00 | 21 | 12 | 24 | 1 3/8 | 24 3/4 | 493 |
20 | 30 rưỡi | 23 | 2 1/2 | 20.00 | 23 1/8 | 12 | 24 | 1 3/8 | 27 | 575 |
22 | - | - | - | - | - | - | - | - | - | - |
24 | 36 | 27 1/4 | 2 3/4 | 24.00 | 27 5/8 | 12 | 24 | 1 5/8 | 32 | 823 |
