Nguồn gốc: | Trung Quốc |
---|---|
Hàng hiệu: | TOBO |
Chứng nhận: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
Số mô hình: | API ANSI ASME JIS EN DIN GOST |
Số lượng đặt hàng tối thiểu: | 100KGS |
Giá bán: | negotiable |
chi tiết đóng gói: | trong túi nhựa sau đó trong bó |
Thời gian giao hàng: | 15 ngày-> |
Điều khoản thanh toán: | T/T, thư tín dụng, Western Union, MoneyGram |
Khả năng cung cấp: | 1500 tấn cho một tháng |
Tiêu chuẩn: | Mặt bích nối ANSI/ASME B16.5 Loại 2500 | Màu: | Bạc trắng |
---|---|---|---|
Đường kính ngoài: | dn15-dn1000 | Loại: | Mặt bích ghép nối |
Điểm nổi bật: | rèn mặt bích và phụ kiện,phụ kiện giả mạo và mặt bích |

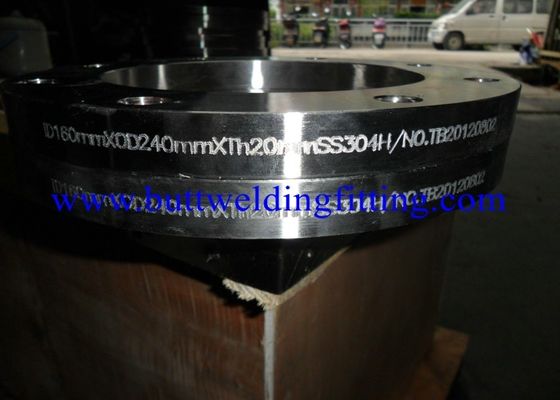

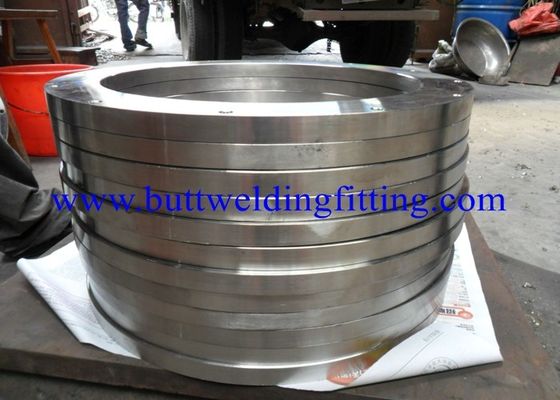

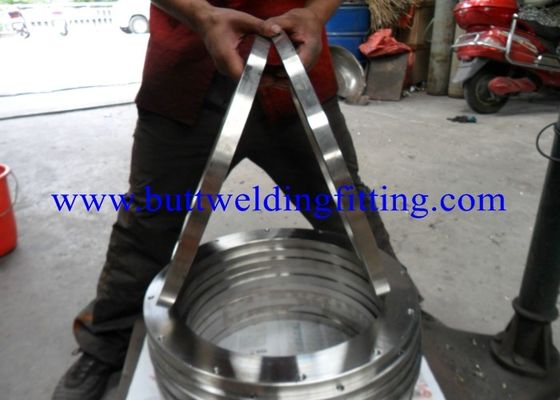

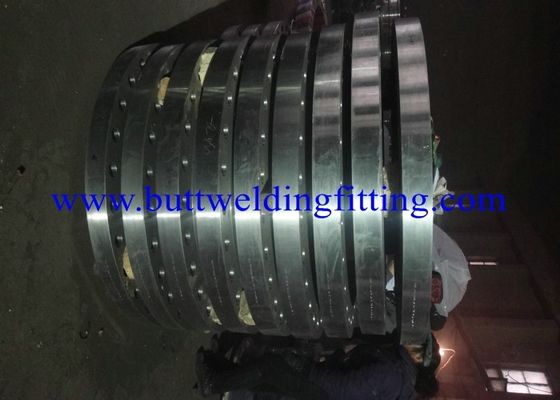

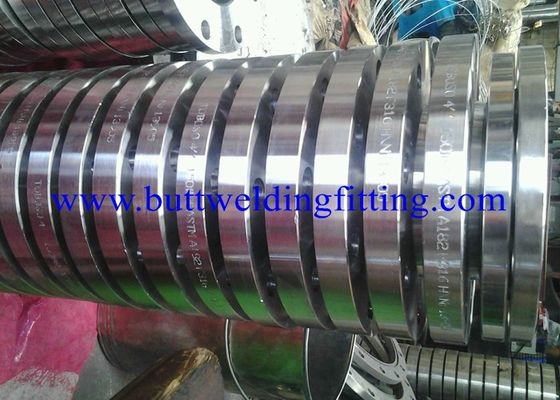

Mặt bích ANSI / ASME B16.5 Lớp mặt bích 2500 Kích thước mặt bích: 1/2 "(DN15) - 100" (DN2500)
Đặc điểm kỹ thuật:
Kích thước: 1/2 "(DN15) - 100" (DN2500)
Tên thương hiệu: TOBO
Lớp: 2500 LBS
Loại: Mặt bích chung, Mặt bích lỏng lẻo
Chuyên: Theo bản vẽ
Tiêu chuẩn:
ANSI / ASME:
ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48
DIN:
DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN26
BS:
BS4504, BS4504, BS1560, BS10, v.v.
Mặt bích chung (Mặt bích lỏng lẻo) được sử dụng với một đầu còn lại tương ứng mà chèn chèn vào mặt trong của mặt bích. Lợi ích chính của loại mặt bích này, là một khi đường ống hàn vào đầu ống chèn, mặt bích sau đó có thể xoay để căn chỉnh các lỗ bắt vít dễ dàng hơn. Tuy nhiên, mặt bích khớp và khả năng giữ áp lực của chúng vẫn tương đương với mặt bích trượt. Chúng không thích hợp cho các tình huống có lực tác động bên ngoài hoặc thay đổi lớn. Chúng cung cấp một lợi thế trong một hệ thống đường ống cần tháo dỡ thường xuyên để kiểm tra hoặc để loại bỏ các công trình xây dựng.
Mặt bích chung ANSI / ASME B16.5 Lap
Mặt bích chung ANSI / ASME B16.5 Lớp mặt bích 150
Mặt bích ANSI / ASME B16.5 Mặt bích chung 300 mặt bích
Mặt bích chung ANSI / ASME B16.5 Class 600 Lap
Mặt bích ANSI / ASME B16.5 Mặt bích chung 900 Mặt bích
Mặt bích ANSI / ASME B16.5 Lớp mặt bích 1500 Lap
Mặt bích ANSI / ASME B16.5 Mặt bích chung 2500 mặt bích
Vật liệu mặt bích có ren & các lớp:
Mặt bích thép không gỉ Lap (Mặt bích lỏng lẻo): ASTM A182, A240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L
Mặt bích chung bằng thép Carbon (Mặt bích lỏng lẻo): ASTM / ASME A / SA 105 ASTM / ASME A 350, ASTM A 181 LF 2 / A516 Gr70 A36, A694 F42, F46, F52, F60, F65, F70
Mặt bích hợp kim thép Lap (Mặt bích lỏng): ASTM / ASME A / SA 182 & A 387 F1, F5, F9, F11, F12, F22, F91
Mặt bích song thép Lap (Mặt bích lỏng): ASTM / ASME A / SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61
Mặt bích chung siêu kép (Mặt bích lỏng): ASTM / ASME A / SA 182, A240 F 44, F 45, F51, F 53, F 55, F 60, F 61
Mặt bích hợp kim niken hợp kim (Mặt bích lỏng): Niken 200 (UNS số N02200), Niken 201 (UNS số N02201), Monel 400 (UNS số N04400), Monel 500 (UNS số N05500), Inconel 800 (UNS số N05500) Số N08800), Inconel 825 (UNS số N08825), Inconel 600 (UNS số N06600), Inconel 625 (UNS số N06625), Inconel 601 (UNS số N06601), Hastelloy C 276 (UNS số N06601) , Hợp kim 20 (UNS số N08020), v.v.
Mặt bích hợp kim đồng (Mặt bích lỏng): UNS số C10100, 10200, 10300, 10800, 12000, 12200, 70600, 71500, UNS số C 70600 (Cu -Ni- 90/10), C 71500 (Cu-Ni -70/30)
Mặt bích bằng thép cacbon nhiệt độ thấp (Mặt bích lỏng): ASTM A350, LF2, LF3
Các ứng dụng của ANSI / ASME B16.5 Class 2500 Lap Flanges (Mặt bích lỏng lẻo)
Mặt bích chung ANSI / ASME B16.5 Class 2500 (Mặt bích lỏng lẻo) được sử dụng trong chế biến hóa chất và hóa dầu.
Mặt bích chung ANSI / ASME B16.5 Class 2500 (Mặt bích lỏng lẻo) được sử dụng trong điện tử.
Mặt bích chung ANSI / ASME B16.5 Class 2500 (Mặt bích lỏng lẻo) được sử dụng trong thiết bị chế biến để duy trì độ tinh khiết của sản phẩm trong xử lý thực phẩm, sợi tổng hợp.
ANSI / ASME B16.5 Class 2500 Lap Flanges (Loose Flanges) được sử dụng trong kỹ thuật hàng hải và ngoài khơi.
Đặc điểm của mặt bích khớp ANSI / ASME B16.5 Class 2500 (mặt bích lỏng lẻo)
Mặt bích chung ANSI / ASME B16.5 Class 2500 (Mặt bích lỏng lẻo) có khả năng kháng cao với các hóa chất khử khác nhau.
ANSI / ASME B16.5 Class 2500 Lap Flanges (Loose Flanges) có khả năng kháng tuyệt vời với chất kiềm ăn da.
Mặt bích chung ANSI / ASME B16.5 Class 2500 (Mặt bích lỏng lẻo) có độ dẫn điện cao.
Mặt bích chung ANSI / ASME B16.5 Class 2500 (Mặt bích lỏng) có khả năng chống ăn mòn tuyệt vời đối với nước cất và nước tự nhiên.
ANSI / ASME B16.5 Class 2500 Lap Flanges (Loose Flanges) có khả năng chống lại các dung dịch muối trung tính và kiềm.
ANSI / ASME B16.5 Class 2500 Lap Flanges (Loose Flanges) có khả năng kháng flo tuyệt vời.
ANSI / ASME B16.5 Class 2500 Lap Flanges (Loose Flanges) được sử dụng rộng rãi để xử lý xút.
ANSI / ASME B16.5 Class 2500 Lap Flanges (Loose Flanges) là các đặc tính nhiệt, điện và từ tính tốt.
Mặt bích chung ANSI / ASME B16.5 Class 2500 (Mặt bích lỏng lẻo) cung cấp một số khả năng chống lại axit hydrochloric và sulfuric ở nhiệt độ và nồng độ khiêm tốn.
Kích thước của mặt bích khớp ANSI / ASME B16.5 Class 2500 (mặt bích lỏng lẻo)
Ống Diam bình thường. | Mặt bích OD | Thk. Mặt bích tối thiểu | Diam. của Trung tâm | Chiều dài Hub.Y | Khoan | Góc Bán kính của lỗ khoan của Laps Mặt bích | Diam. của Bolt Vòng tròn | Diam. của Bolt Lỗ | Con số bu lông | Diam. của Bu lông (inch) | KILÔGAM | LB | |
inch | dn | Ôi | C | X | Y | B | R | BC | BH | BN | BD | ||
1/2 " | 15 | 133,4 | 30.2 | 42,9 | 39,6 | 22,9 | 3 | 88,9 | 22,4 | 4 | 3/4 " | 3 | 6,6 |
3/4 " | 20 | 139,7 | 31.8 | 50,8 | 42,9 | 28.2 | 3 | 95,3 | 22,4 | 4 | 3/4 " | 4 | 8,8 |
1 " | 25 | 158,8 | 35,1 | 57,2 | 47,8 | 35,1 | 3 | 108 | 25,4 | 4 | 7/8 " | 5 | 11 |
1-1 / 4 " | 32 | 184,2 | 38,1 | 73,2 | 52.3 | 43,7 | 4,8 | 130 | 28,4 | 4 | 1 " | số 8 | 17,6 |
1-1 / 2 " | 40 | 203.2 | 44,5 | 79,2 | 60,5 | 50 | 6,4 | 146,1 | 31.8 | 4 | 1 1/8 " | 11 | 25 |
2 " | 50 | 235 | 50,8 | 95,3 | 69,9 | 62,5 | 7,9 | 171,5 | 28,4 | số 8 | 1 " | 17 | 38 |
2-1 / 2 " | 65 | 266,7 | 57,2 | 114.3 | 79,2 | 75,4 | 7,9 | 196,9 | 31.8 | số 8 | 1 1/8 " | 25 | 55 |
3 " | 80 | 304.8 | 66,5 | 133,4 | 91,9 | 91,4 | 9,7 | 228,6 | 35,1 | số 8 | 1 1/4 " | 38 | 83 |
3-1 / 2 " | 90 | - | - | ||||||||||
4" | 100 | 355,6 | 76,2 | 165.1 | 108 | 116,8 | 11.2 | 273.1 | 41.1 | số 8 | 1 1/2 " | 58 | 127 |
5 " | 125 | 419.1 | 91,9 | 203.2 | 130 | 144,5 | 11.2 | 323,9 | 47,8 | số 8 | 1 3/4 " | 95 | 210 |
6 " | 150 | 482,6 | 108 | 235 | 152,4 | 171,5 | 12,7 | 368.3 | 53,8 | số 8 | 2 " | 146 | 323 |
số 8" | 200 | 552,5 | 127 | 304.8 | 177,8 | 222.3 | 12,7 | 438,2 | 53,8 | 12 | 2 " | 220 | 485 |
10 " | 250 | 673.1 | 165.1 | 374,7 | 228,6 | 277,4 | 12,7 | 539.8 | 66,5 | 12 | 2 1/2 " | 420 | 925 |
12 " | 300 | 762 | 184,2 | 441,5 | 254 | 328,2 | 12,7 | 619.3 | 73,2 | 12 | 2 3/4 " | 590 | 1300 |
