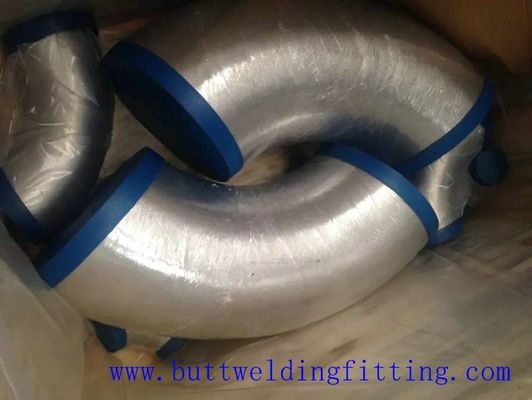

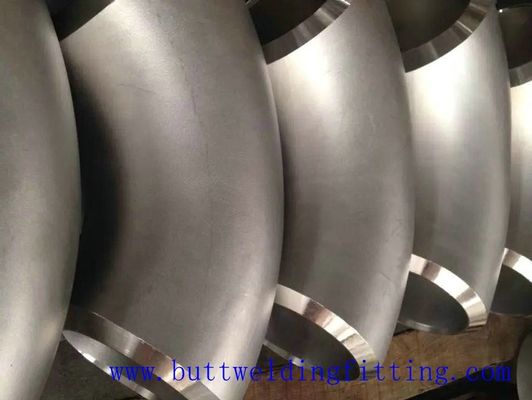

Long Radius thép không gỉ mông hàn phụ kiện thép 90 độ khuỷu tay 1-72 inch

  • Long Radius Stainless Steel Butt Weld Fittings Steel 90 Degree Elbow 1-72inch
  • Long Radius Stainless Steel Butt Weld Fittings Steel 90 Degree Elbow 1-72inch
  • Long Radius Stainless Steel Butt Weld Fittings Steel 90 Degree Elbow 1-72inch
  • Long Radius Stainless Steel Butt Weld Fittings Steel 90 Degree Elbow 1-72inch
  • Long Radius Stainless Steel Butt Weld Fittings Steel 90 Degree Elbow 1-72inch
  • Long Radius Stainless Steel Butt Weld Fittings Steel 90 Degree Elbow 1-72inch
Nguồn gốc Trung Quốc
Hàng hiệu Tobo
Chứng nhận ISO9001, API,CE
Số mô hình Khuỷu tay
Số lượng đặt hàng tối thiểu 1pcs
Giá bán USD Depending on quantity
chi tiết đóng gói TRƯỜNG HỢP PLY-GOOD HOẶC PALLET
Thời gian giao hàng 10 - 100 ngày tùy theo số lượng
Điều khoản thanh toán T/T, thư tín dụng, Western Union
Khả năng cung cấp 3, 0000pcs mỗi tháng
Thông tin chi tiết sản phẩm
hình dạng Công bằng Vật chất Thép không gỉ
Kích thước Liền mạch 1/2 "đến 24" Hàn 24 "đến 72" độ dày XXS Sch10-Sch160
OD 1-72 inch
Làm nổi bật

phụ kiện ống hàn mông

,

phụ kiện ống hàn
Để lại lời nhắn
Mô tả sản phẩm
Long Radius Thép không gỉ mông hàn Phụ kiện thép 90 độ khuỷu tay

Phụ kiện ống hàn mông bằng thép không gỉ 304 / 304L của Zhitong, lịch trình 40, là một khuỷu tay ngắn 90 độ bán kính để thay đổi hướng dòng chảy giữa các ống. Kết nối hàn mông của khuỷu tay được vát để cho phép một lỗ khoan trơn tru và dòng chất lỏng tốt hơn. Được làm bằng thép không gỉ 304 / 304L, hàm lượng carbon thấp hơn của ống nối này giảm thiểu lượng mưa cacbua có hại trong quá trình hàn, đảm bảo chống ăn mòn. Nó đáp ứng cả tiêu chuẩn cường độ thép 304 và tiêu chuẩn carbon cực thấp 304L để đảm bảo chất lượng.

Phụ kiện đường ống là các thành phần được sử dụng để kết nối, chấm dứt, kiểm soát dòng chảy và thay đổi hướng của đường ống trong nhiều ngành công nghiệp khác nhau. Khi mua phụ kiện đường ống, hãy xem xét ứng dụng, vì điều này sẽ ảnh hưởng đến loại vật liệu, hình dạng, kích thước và độ bền cần thiết. Các phụ kiện có sẵn ren hoặc chưa được đọc, trong nhiều hình dạng, kiểu dáng, kích cỡ và lịch trình (độ dày thành ống).

Chi tiết nhanh:

· Vật liệu: thép không gỉ

· Kỹ thuật: Giả mạo

· Loại: Khuỷu tay

· Kết nối: Hàn

· Hình dạng: Bằng nhau

· Mã đầu: Vòng

· Kích thước: 1/2 "-72"

· Áp suất: sch10-xxs

· Góc: 22,5 °, 30 °, 45 °, 60 °, 90 °, 180 ° độ

· Ứng dụng: Dầu mỏ hóa chất máy móc điện, làm giấy, vv

· Tiêu chuẩn: ASME ANSI MSS-SP JISB DIN BS GB

· Đóng gói: trong trường hợp bằng gỗ, pallet, hoặc như cho khách hàng

· Bán kính: Bán kính ngắn, Bán kính dài

· Trình độ chuyên môn: API, ISO, CE

· Xử lý bề mặt: Tự nhiên

Sự miêu tả:

1. Mặt hàng sản phẩm số: 003fends-Cosco Steel

2. Sản phẩm chủ yếu được sử dụng trong Dầu khí, nhà máy hóa chất, nhà máy điện, luyện kim, đóng tàu, v.v.

3. Quy trình sản xuất nghiêm ngặt, theo hướng dẫn hệ thống tương phản chất lượng ISO 9001: 2008.

4. Chứng nhận MTC theo EN10204 3.2.1.

5. Đánh dấu: Logo đã đăng ký, Số nhiệt, Cấp thép, Tiêu chuẩn, Kích thước

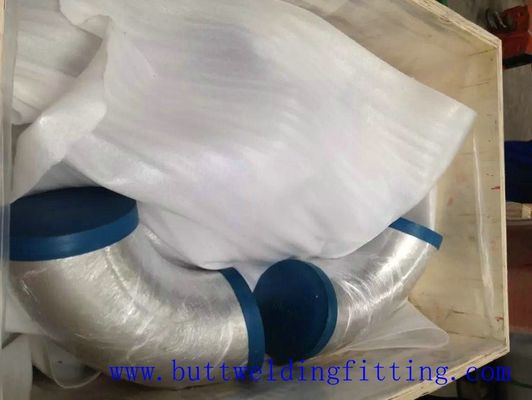

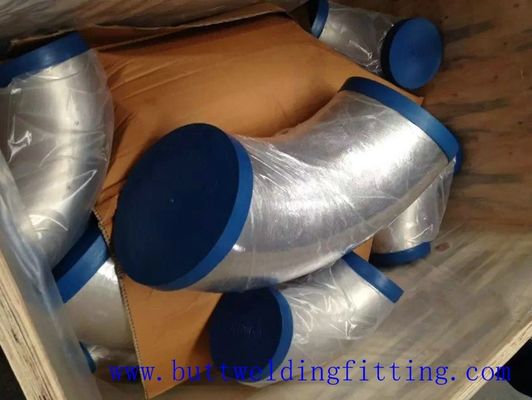

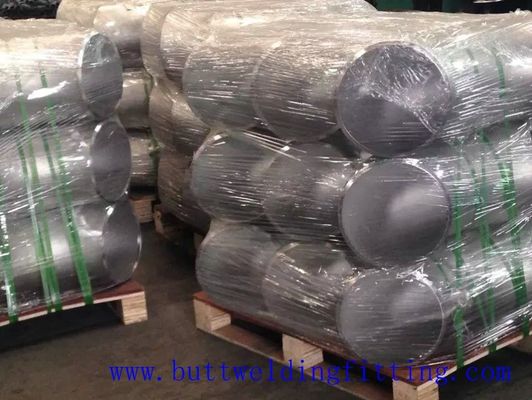

6. Đóng gói: Hộp gỗ hoặc pallet gỗ.

7. Mã HS: 73072300

Sản phẩm Khuỷu tay
Kiểu

Bán kính dài hoặc ngắn.

22,5 °, 30 °, 45 °, 60 °, 90 °, 180 °,

Khuỷu tay hàn mông, rèn khuỷu tay ren, khuỷu tay đường phố.

Kích thước

Hàn mông

DN: DN10 ~ DN 1200

WT: SCH10-XXS

Rèn

DN: DN10 ~ DN150

Lớp áp suất: 150LBS ~ 10000LBS

Tiêu chuẩn

ANSI B16.5, B16.11, B16.3,

ASTM A234 / A234M, ASTM A403 / A403M, ASTM A420 / A420M, ASTM A182 / A182M, DIN2605, JIS B2311, JIS B2312. HG, GB, SH, HGJ, JB, ANSI, JIS, DIN

Vật chất

A105, WPB, WPC, WP1, WP12, WP11, WP22, WP5, WP9, WPR, WP91, WP304, WP304L, WP309, WP Mật khẩu WPL9, F1, F5, F1

Xử lý bề mặt

PE

Dầu chống gỉ

Mạ kẽm

Đánh bóng

Lớp phủ vecni

Ứng dụng

Hóa chất

Chất béo & phân bón

Nhà máy đường & nhà máy chưng cất

Ngành xi măng

Đóng tàu

Ngành giấy;

Dầu hóa dầu & vận chuyển khí tự nhiên;

Vật chất:

Vật chất Tiêu chuẩn Thép carbon (ASTM A234WPB ,, A234WPC, A420WPL6.

Thép không gỉ (ASTM A403 WP304.304L, 316.316L, 321. 1Cr18Ni9Ti,

00Cr19Ni10,00Cr17Ni14Mo2, ect.)

Thép hợp kim: A234WP12, A234WP11, A234WP22, A234WP5,
A420WPL6, A420WPL3
DIN Thép carbon: St37.0, St35.8, St45.8
Thép không gỉ: 1.4301,1.4306,1.4401,1.4571
Thép hợp kim: 1.7335,1.7380,1.0488 (1.0566)
JIS Thép carbon: PG370, PT410
Thép không gỉ: SUS304, SUS304L, SUS316, SUS316L, SUS321
Thép hợp kim: PA22, PA23, PA24, PA25, PL380
GB 10 #, 20 #, 20G, 23g, 20R, Q235,16Mn, 16MnR, 1Cr5Mo,
12CrMo, 12CrMoG, 12Cr1Mo

Đặc điểm kỹ thuật

Đường kính danh nghĩa Đường kính ngoài tại góc xiên Trung tâm kết thúc Trung tâm đến trung tâm Quay lại mặt
Khuỷu tay 45 ° Khuỷu tay 90 ° Khuỷu tay 180 °
D B Một Ôi K
ĐN NPS Dòng A Dòng B

Dài

Bán kính

Dài

Bán kính

Ngắn

Bán kính

Dài

Bán kính

Bán kính ngắn

Dài

Bán kính

Bán kính ngắn
15 1/2 21.3 18 16 38 - 76 - 48 -
20 3/4 26,9 25 19 38 - 76 - 51 -
25 1 33,7 32 22 38 25 76 51 56 41
32 1.1 / 4 42,4 38 25 48 32 95 64 70 52
40 1.1 / 2 48.3 45 29 57 38 114 76 83 62
50 2 60.3 57 35 76 51 152 102 106 81
65 2.1 / 2 76.1 (73) 76 44 95 64 190 127 132 100
80 3 88,9 89 51 114 76 229 152 159 121
90 3,1 / 2 101,6 - 57 133 89 267 178 184 140
100 4 114.3 108 64 152 102 304 203 210 159
125 5 139,7 133 79 190 127 381 254 262 197
150 6 168.3 159 95 229 152 457 304 313 237
200 số 8 219.1 219 127 304 203 610 406 414 313
250 10 273 273 159 381 254 762 508 518 391
300 12 323,9 325 190 457 304 914 610 619 469
350 14 355,6 377 222 533 353 1067 711 711 533
400 16 406,4 426 254 610 406 1219 813 813 610
450 18 457,2 478 286 686 457 1372 914 914 686
500 20 508 529 318 762 508 1524 1016 1016 762
550 22 559 - 343 838 559 1676 1118 1118 838
600 24 610 630 381 914 610 1829 1219 1219 914
650 26 660 - 406 991 660 1982 1320

Chú thích:

1. Tốt hơn là không chọn Số trong ngoặc đơn

2. Ưu tiên chọn loạt A

700 28 711 720 438 1067 711 2134 1422
750 30 762 - 470 1143 762 2286 1524
800 32 813 820 502 1219 813 2438 1626
850 34 864 - 533 1295 864 2590 1728
900 36 914 920 567 1372 914 2744 1828
950 38 965 - 600 1448 965 2896 1930
1000 40 1016 1020 632 1524 1016 3048 2032
1050 42 1067 - 660 1600 1067 3200 2134
1100 44 1118 1120 695 1676 1118 3352 2236
1150 46 1168 - 727 1753 1168 3506 2336
1200 48 1220 1220 759 1829 1219 3658 2440

Trọng lượng xấp xỉ:

ĐN INCH OD F B 5S 10S 20S 40S 80S 120S
15 1/2 18 21.3 38 16 0,04 0,05 0,05 0,06 0,059 0,063 0,06 0,08 0,08 0,10
20 3/4 25 26,7 38 0,06 0,06 0,07 0,08 0,08 0,09 0,09 0,10 0,13 0,13
25 1 32 33,4 38 16 0,08 0,08 0,12 0,13 0,13 0,125 0,14 0,14 0,18 0,19
32 1.1 / 4 38 42,2 48 20 0,11 0,13 0,18 0,21 0,21 0,24 0,23 0,26 0,31 0,35
40 1.1 / 2 45 48.3 57 24 0,16 0,17 0,26 0,28 0,30 0,32 0,33 0,35 0,44 0,48
50 2 57 60.3 76 32 0,28 0,29 0,45 0,47 0,59 0,61 0,62 0,66 0,95 0,90
65 2.1 / 2 73 76.1 95 40 0,55 0,57 0,80 0,83 0,96 1,1 1,25 1,31 1,72 1,80
80 3 89 114 47 0,80 1,17 1.6 2.06 2,86
90 3,1 / 2 101,6 133 55 1,08 1,57 2.1 2,74 3,82
100 4 108 114.3 152 63 1.31 1.39 1.01 2.03 2,65 2,87 3,54 3,76 5,13 5,46 6,27 6,68
125 5 133 141.3 139.7 190 79 2,68 2,82 2,87 3,24 3,45 3,41 4,81 5.12 5.06 6.16 6.54 6.47 8,71 9,25 9,14 11.3 12.0 11.9
150 6 159 168.3 165.2 229 95 3,85 4,10 4,03 4,69 4,96 4,87 6,97 7,38 7,24 9,56 10,1 9,95 14.4 15.3 15.0 18,6 19,8 19,4
200 số 8 219 216.3 304 126 7,15 7,05 9,65 9,53 16.1 15.9 20,4 20,1 31,0 30,5 43,1 42,5
250 10 273 267.4 381 128 13,7 13,2 16.7 16.3 25,8 24,6 36,2 35,4 57,2 56,2 79,7 77,6
300 12 325 323,9 318,5 457 189 23.0 22.6 22.3 26.1 26.0 25.5 36.1 36.0 35.3 55,7 55,5 56,1 95,2 94,8 92,7 133 133 132
350 14 377 355.6 533 221 30,8 29,0 36,9 34,7 60,2 56,7 83.1 78.2 147 138 202 189
400 16 426 406.4 610 253 41,8 39,9 47,7 45,5 78.0 74.3 122 116 211 201 280 267
450 18 478 457.2 686 284 52,9 50,5 60,3 57,7 87,7 83,8 175 167 301 287 422 403
500 20 529 508 762 316 74,2 71,3 84,9 81,5 146 140 242 232 414 398 577 552
550 22 559 838 347 86.3 98,8 169 307 694
600 24 630 610 914 379 122 118 141 137 209 202 379 367 657 638 951 918
650 26 660 991 410 315
700 28 720 711 1067 438 371 366
750 30 762 1143 473 214 264 421
800 32 820 813 1219 506 484 480 663 657
850 34 864 1295 537 542 742
900 36 920 914 1372 568 612 608 914 908
