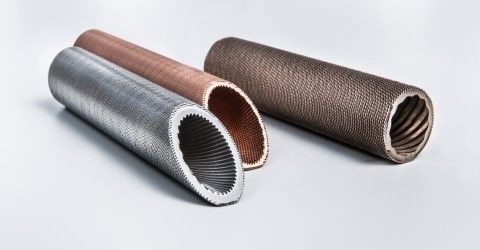

ASTM 316L Nhỏ SS Xoắn ốc Vây ống Phần tử gia nhiệt Tiêu chuẩn ASYM

Nguồn gốc	Trung Quốc
Hàng hiệu	TOBO
Chứng nhận	ASTM
Số mô hình	Thép không gỉ
Số lượng đặt hàng tối thiểu	1pc
chi tiết đóng gói	như yêu cầu
Thời gian giao hàng	15 ngày
Điều khoản thanh toán	T/T
Khả năng cung cấp	3000 / THÁNG

Thông tin chi tiết sản phẩm

Tiêu chuẩn

NHƯ VẬY

Loại đường hàn

Chứng nhận

ISO SGS

Vật chất

Thép không gỉ

Làm nổi bật

ống thép không gỉ biển

ống thép không gỉ liền mạch

Để lại lời nhắn

Mô tả sản phẩm

thép không gỉ xoắn ốc ống nóng vây vây vây nóng phần tử sưởi

Bộ trao đổi nhiệt ống vây

M. Nitsche, RO Gbadamosi, năm 2016

Tính toán ống vây

12.3.1

Tính toán hiệu quả vây η F 251

12.3.2

Tính toán hiệu quả vây có trọng số η W 251

12.3.3

Tính toán tổng thể cho diện tích bề mặt ống bên trong A i không có

12.3.4

Tính toán hệ số truyền nhiệt tổng thể U o dựa trên diện tích ống ngoài A o mà không làm bẩn 254

12.3.5

Tính toán hệ số truyền nhiệt tổng thể U o dựa trên diện tích bề mặt bên ngoài có vây A o xem xét các yếu tố gây ô nhiễm r o và r i 255

12.3.6

Tính toán hệ số truyền nhiệt tổng thể U i cho diện tích bề mặt ống bên trong A i xem xét các yếu tố gây ô nhiễm r o và r i 256

12.3.7

Fouling và Nhiệt độ Gradient 256

12.3.8

So sánh các mức nhiệt cụ thể U i × A i (W / m K) của các ống khác nhau

Đọc toàn bộ chương

Mua sách

MÁY TRAO ĐỔI NHIỆT KHÔNG KHÍ

12.2.2 Ống cao cấp

Các ống vây hầu như luôn được sử dụng trong các bộ trao đổi làm mát bằng không khí để bù cho phía không khí thấp. Vây xuyên tâm (hình khuyên) được sắp xếp theo mô hình xoắn ốc dọc theo ống được sử dụng. Chiều cao vây lớn hơn đáng kể so với các ống vây thấp được sử dụng trong Do đó, loại ống này được gọi là ống vây cao.

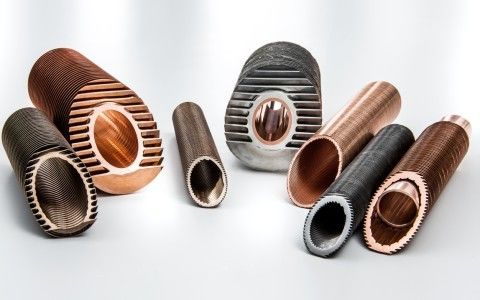

Có nhiều loại ống cao cấp khác nhau, bao gồm:

•

Vây hoàn chỉnh

Ống có độ mịn trung bình cao làm bằng đồng và hợp kim đồng

Các ống có vây GEWA-D làm bằng đồng và hợp kim đồng có sẵn trong một loạt các kích cỡ và chịu được áp lực cơ học và nhiệt cao nhất. Chúng được chế tạo đặc biệt cho từng dạng hình học của các bộ trao đổi nhiệt phức tạp. Đồng cung cấp độ dẫn nhiệt cao nhất trong tất cả các kim loại kỹ thuật. Nó là vượt trội trong chế biến, vệ sinh và một giải pháp chống ăn mòn.

Ống vây cao vừa làm bằng nhôm

Các ống có vây GEWA-D làm bằng nhôm được sử dụng đặc biệt trong các ứng dụng trọng lượng nhẹ. Nhôm kết hợp độ dẻo cao nhất với độ dẫn nhiệt hợp lý.

MỚI: ống có độ mịn trung bình cao làm bằng thép carbon

Các ống có vây GEWA-D làm bằng thép carbon có thể được sử dụng trong các ứng dụng như nồi hơi nhiên liệu rắn hoặc bể chứa. Diện tích bề mặt mở rộng đáng kể so với ống trơn cho phép các giải pháp nhỏ gọn. Sẵn sàng để cài đặt các bộ trao đổi nhiệt có thể là một giải pháp thay thế thú vị cho các bộ trao đổi nhiệt làm bằng vật liệu đắt tiền.

MỚI: ống có độ mịn trung bình cao làm bằng thép không gỉ

Các ống có độ mịn trung bình cao GEWA-D làm bằng thép không gỉ có thể được sử dụng để đun sôi nồi hơi hoặc các ứng dụng nước nóng trong nước. Do diện tích bề mặt truyền nhiệt bên ngoài mở rộng, chiều dài ống cần thiết có thể được giảm và do đó vật liệu tốn kém có thể được lưu.

Bảng 12.1 . Đặc điểm của mảng ống cao cấp điển hình

Ống gốc OD (in.)	1	1
Chiều cao vây (trong.)	0,500	0,625
Vây OD (bằng.)	2,00	2,25
Chiều cao vây trung bình (bằng.)
Vết thương căng thẳng hoặc nhúng	0,012 Từ 0	0,012 Cung0.014
Lưỡng kim hoặc tích phân *	0,015	0,015 Cung0.025
Vây mỗi inch	9	10
Góc bố trí ống	30 °	30 °
Sân ống (trong.)	2,25	2,50
Một Tot / L	3,80	5,58
Một Tot / A o	14,5	21,4
Một Tot / A tôi
13 BWG	17,9	26.3
14 BWG	17,4	25,6
16 BWG	16,7	24,5
Diện tích bề mặt bên ngoài trên một đơn vị diện tích mặt bó
Ba hàng ống	60,6	80,4
Bốn hàng ống	80,8	107,2
Năm hàng ống	101,0	134.0
Sáu hàng ống	121.2	160,8
